Dépannage et tests De système
powermax
65/85 Manuel de service 5-11

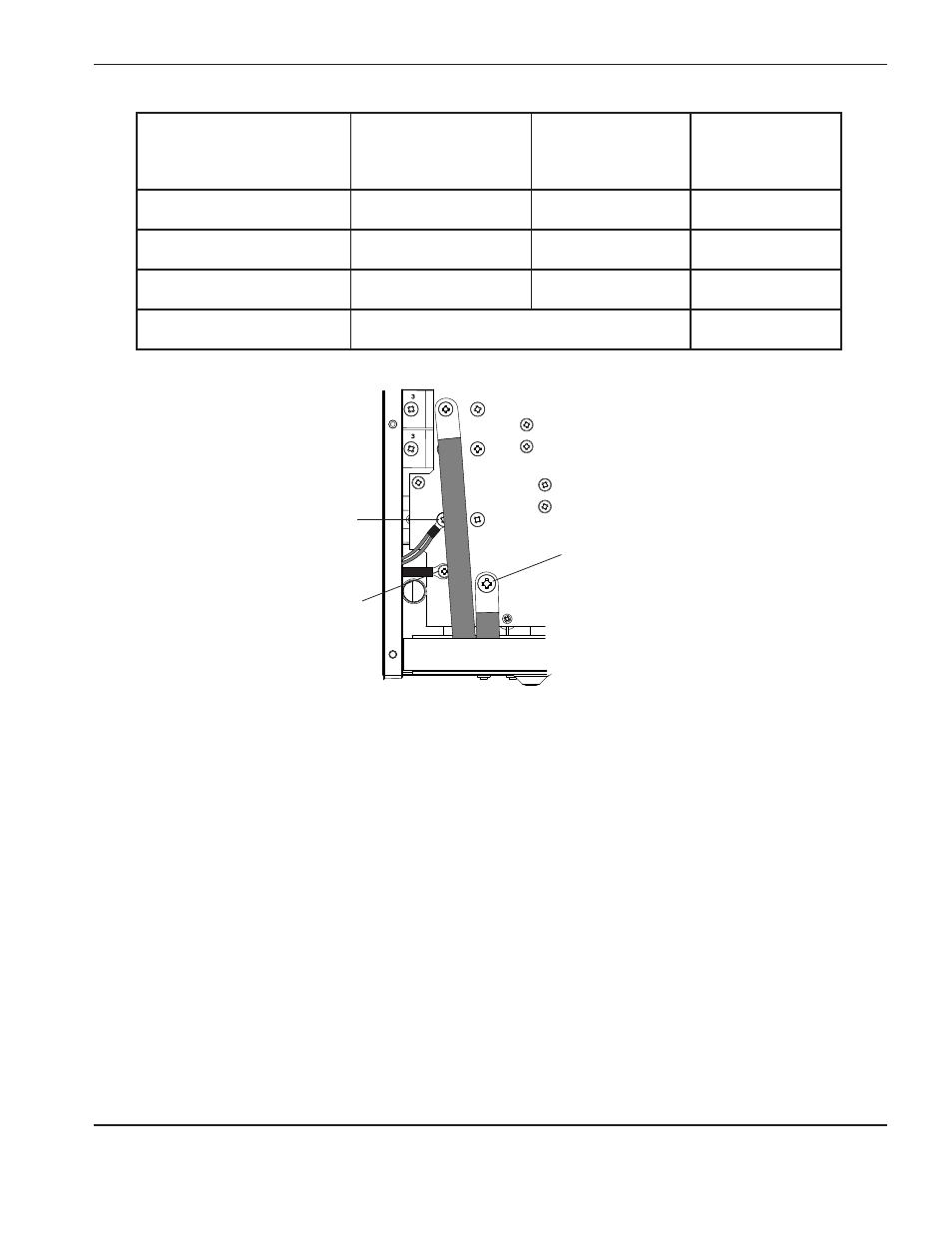

Mesurer la résistance
Emplacement
du circuit imprimé
d’alimentation
200 – 600 V CSa
Emplacement
du circuit imprimé
d’alimentation
400 V CE
Valeurs
approximatives
Câble de retour à la buse J26 au fil noir J27 au fil noir 230 kΩ
Câble de retour à l’électrode J26 au fil rouge J27 au fil rouge 15 kΩ
Électrode à la buse fil rouge au fil noir fil rouge au fil noir 230 kΩ
Sortie à la terre > 20 MΩ
Si aucun problème n’est détecté pendant l’inspection visuelle ou la vérification de résistance initiale, et que la source
de courant ne fonctionne toujours pas correctement, se reporter au guide de dépannage.
Note : Le guide de dépannage comprend les causes les plus probables et les solutions. Étudier le schéma
de câblage du système et comprendre la théorie du fonctionnement avant d’effectuer un dépannage.
Avant d’acheter un composant de remplacement majeur, vérifier le problème avec l’assistance technique
Hypertherm et le centre de réparation le plus près.
Fil noir
Fil rouge
J28 CSA
J29 CE
J26 CSA
J27 CE
WORK
LEAD
