Dépannage et tests De système
powermax
65/85 Manuel de service 5-49
Avant de continuer, couper l’alimentation.
Si la valeur de résistance est toujours moins de 100 Ω, retirer la torche et vérifier la résistance de nouveau. Si la valeur
est toujours sous 100 Ω :
• Utiliser un testeur IGBT pour vérifier si l’IGBT de l’arc pilote est court-circuité.
• Remplacer l’IGBT de l’arc pilote s’il est court-circuité.
Si la valeur est toujours supérieure à 100 Ω :
• Remplacer tous les consommables et revérifier.
• Si la résistance est correcte (< 100 Ω), les anciens consommables sont défectueux.
• Si la résistance est toujours supérieure à 100 Ω, mesurer la résistance dans la torche entre les câbles de l’arc
pilote (broche 1 ou 2) et la puissance négative de l’arc (la connexion centrale).
• Si la résistance est encore trop forte, remplacer la torche et le faisceau.
Note : La buse de protection doit être serrée mais pas trop serrée. Toutes les valeurs sont de ± 15 %.
Vérifier la fonction de l’IGBT de l’arc pilote :
• Couper l’alimentation et débrancher la machine.
• Installer un cavalier du câble de retour (J26 pour CSA, J27 pour CE) à l’IGBT de l’arc pilote (fils doubles noirs).
• Rebrancher l’alimentation et mettre la machine sous tension.
• Tenter d’amorcer la torche.
• Si la torche s’amorce, remplacer l’IGBT de l’arc pilote.
WORK
LEAD
J26
J28

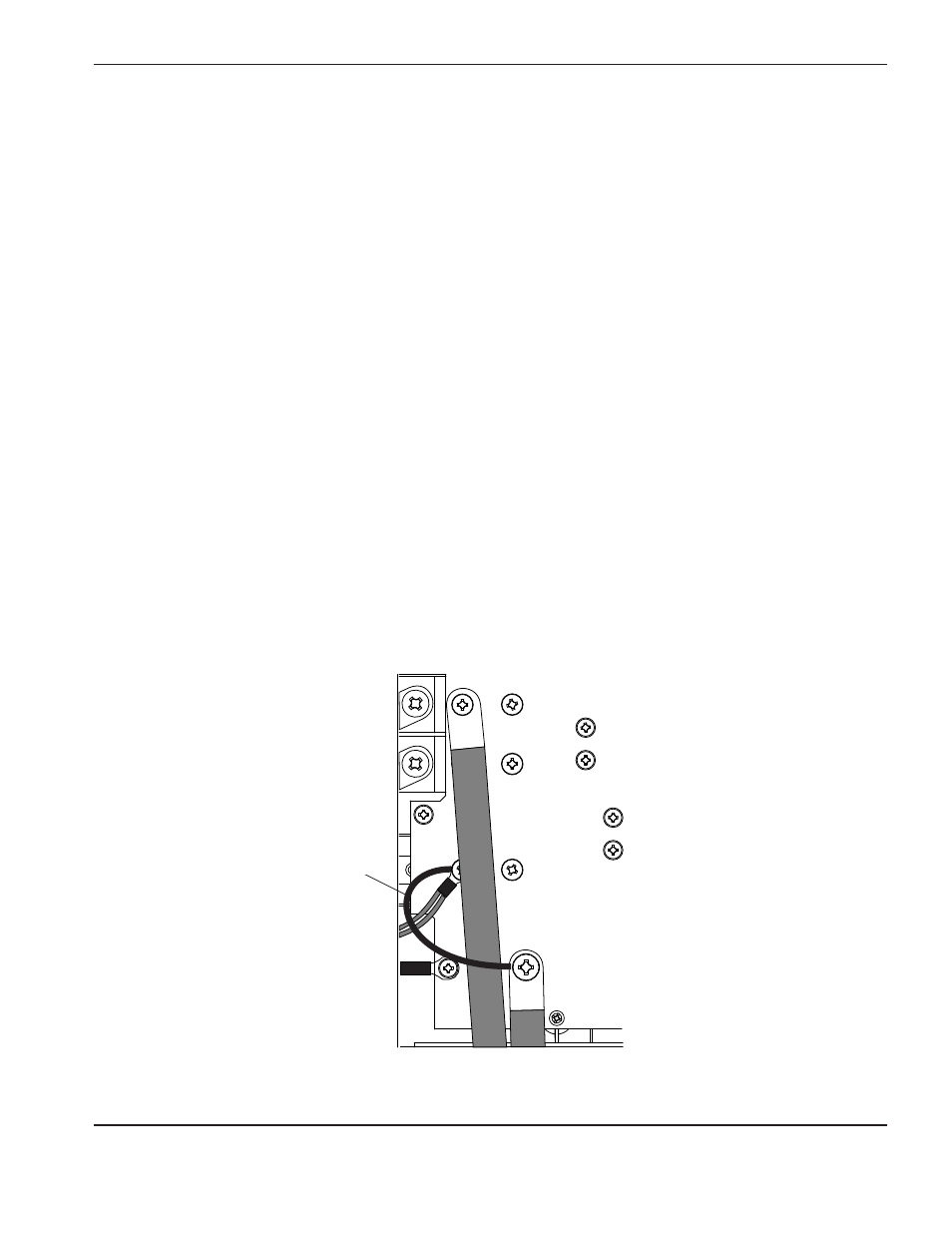

Installer un
cavalier test ici
