REMPLACEMENT DES CoMPoSANTS
6-14
powermax
65/85 Manuel de service
Remplacement de la cartouche filtrante à air
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Placer l’arrière de la source de courant de façon à ce que la cuve de filtre à air soit facilement accessible.
3. Retirer le kit de consommables livré, logé près de la cuve de filtre, sur le panneau arrière.
4. Saisir la cuve de filtre de la main droite.
5. Enfoncer le loquet et faire pivoter la cuve de filtre d’environ 45 degrés vers la droite.
6. Tirer la cuve de filtre directement vers le bas pour la déposer. La cartouche filtrante blanche et l’écrou de retenue
sont alors visibles.
7. Dévisser (sens antihoraire) l’écrou de retenue en plastique qui retient le filtre en place.
8. Remplacer la cartouche sale par une cartouche neuve. Remettre en place (visser dans le sens horaire) l’écrou
de retenue en plastique; serrer à la main seulement.
9. Nettoyer la cuve de filtre.
10. Insérer la cuve de filtre et s’assurer que le loquet est placé environ à 45 degrés vers la droite. C’est la même
orientation que lors de la dépose de la cuve de filtre.
11. Aligner verticalement la cuve de filtre (à l’aide du protecteur métallique) et pousser fermement la cuve jusqu’au
dessus du logement, de façon à ce qu’elle y repose bien. Il est recommandé de soulever la cuve en gardant l’index
gauche sous l’écrou de retenue au fond de la cuve.
12. Une fois la cuve bien en place, la faire pivoter de 45 degrés vers la gauche, jusqu’à ce que le loquet se bloque
en position.
13. Rebrancher la conduite d’alimentation en gaz à la source de courant puis vérifier l’absence de fuites.
14. Rebrancher l’alimentation électrique.

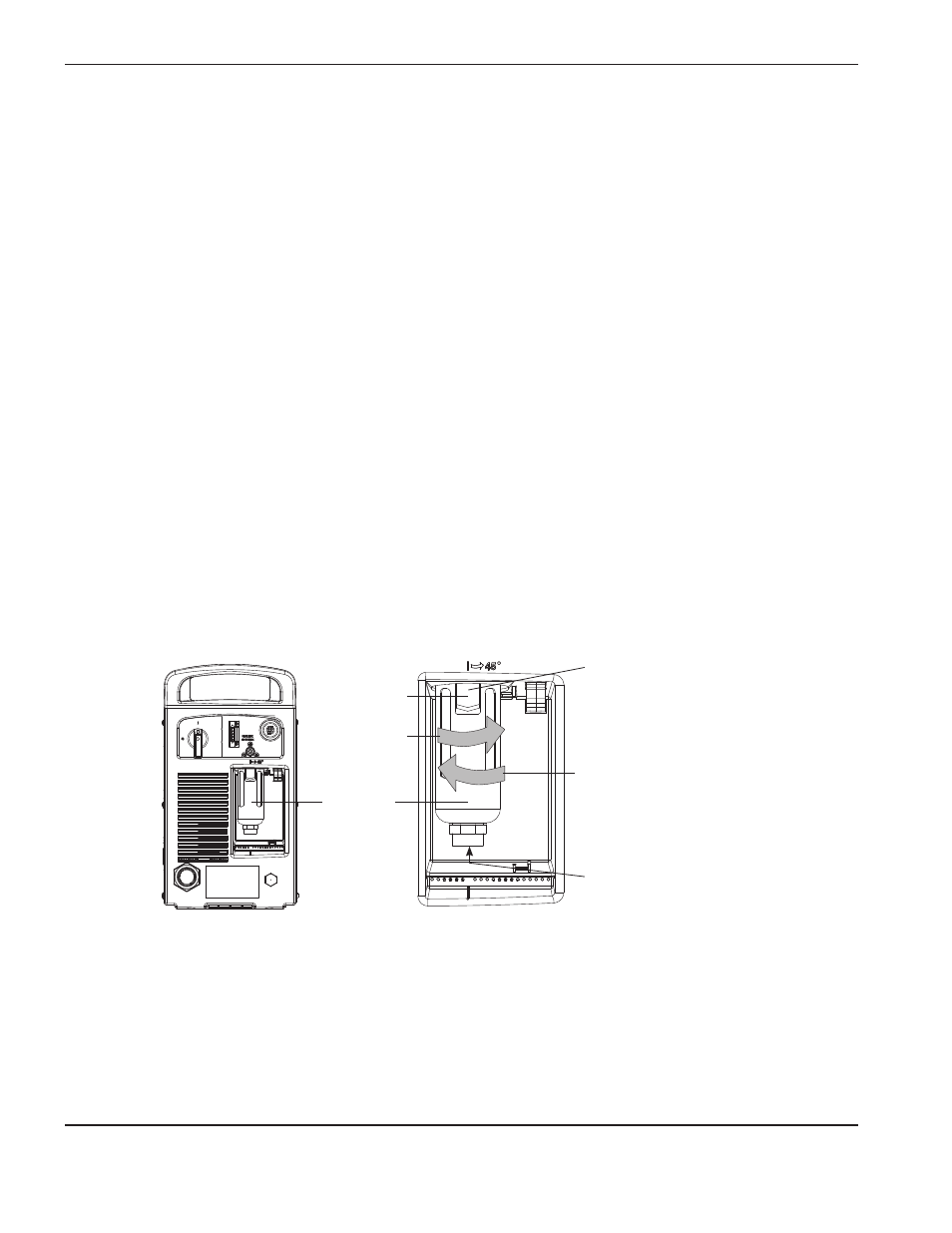

Cuve de
filtre
Il est suggéré de soulever
ici au moment de replacer
la cuve de filtre
Loquet
La cartouche filtrante
blanche et l’écrou de
retenue en plastique
sont visibles une fois la
cuve de filtre déposée
Retirer
Installer
