ArcGlide THC
Manuel d’instructions
2-35
INSTALLATION

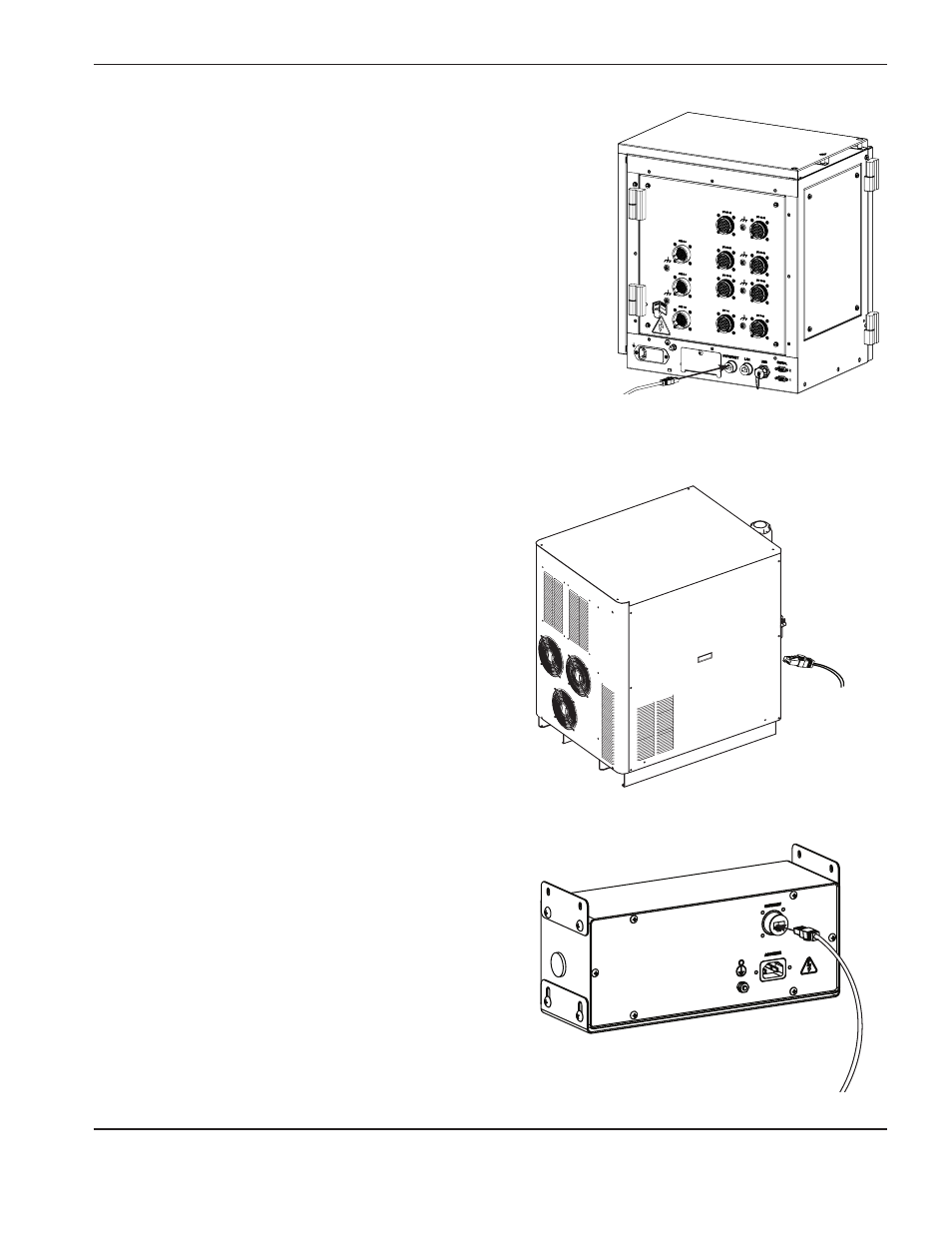

3. Utiliser un câble Hypernet pour connecter le système plasma
au commutateur Ethernet :
a. Insérer une extrémité du câble Hypernet dans le port
Hypernet sur le circuit imprimé de l’interface plasma
dans le système plasma.
b. Insérer l’autre extrémité du câble dans l’un des ports
du commutateur Ethernet.
Consultez le manuel de votre système plasma pour des
directives détaillées sur ces connexions.
2. Utiliser un câble Hypernet pour connecter la CNC
au commutateur Ethernet :
a. Insérer une extrémité du câble Hypernet dans le
port Hypernet à l’arrière de toute CNC EDGE Pro
ou au port Ethernet dédié, configuré pour Hypernet
de toute autre CNC.
b. Insérer l’autre extrémité du câble dans l’un des
ports du commutateur Ethernet.
4. Si votre configuration vient avec une HMI en option, utilisez
un câble Hypernet pour la connecter au commutateur
Ethernet :
a. Insérer une extrémité du câble Hypernet dans le port
Hypernet de la HMI.
b. Insérer l’autre extrémité du câble dans l’un des ports
du commutateur Ethernet.
Au commutateur Ethernet
Au commutateur
Ethernet
Au commutateur Ethernet
