ArcGlide THC
Manuel d’instructions
ENTRETIEN
Interface du contrôleur du THC (228577)
1
2
52
51
49
50
100
99

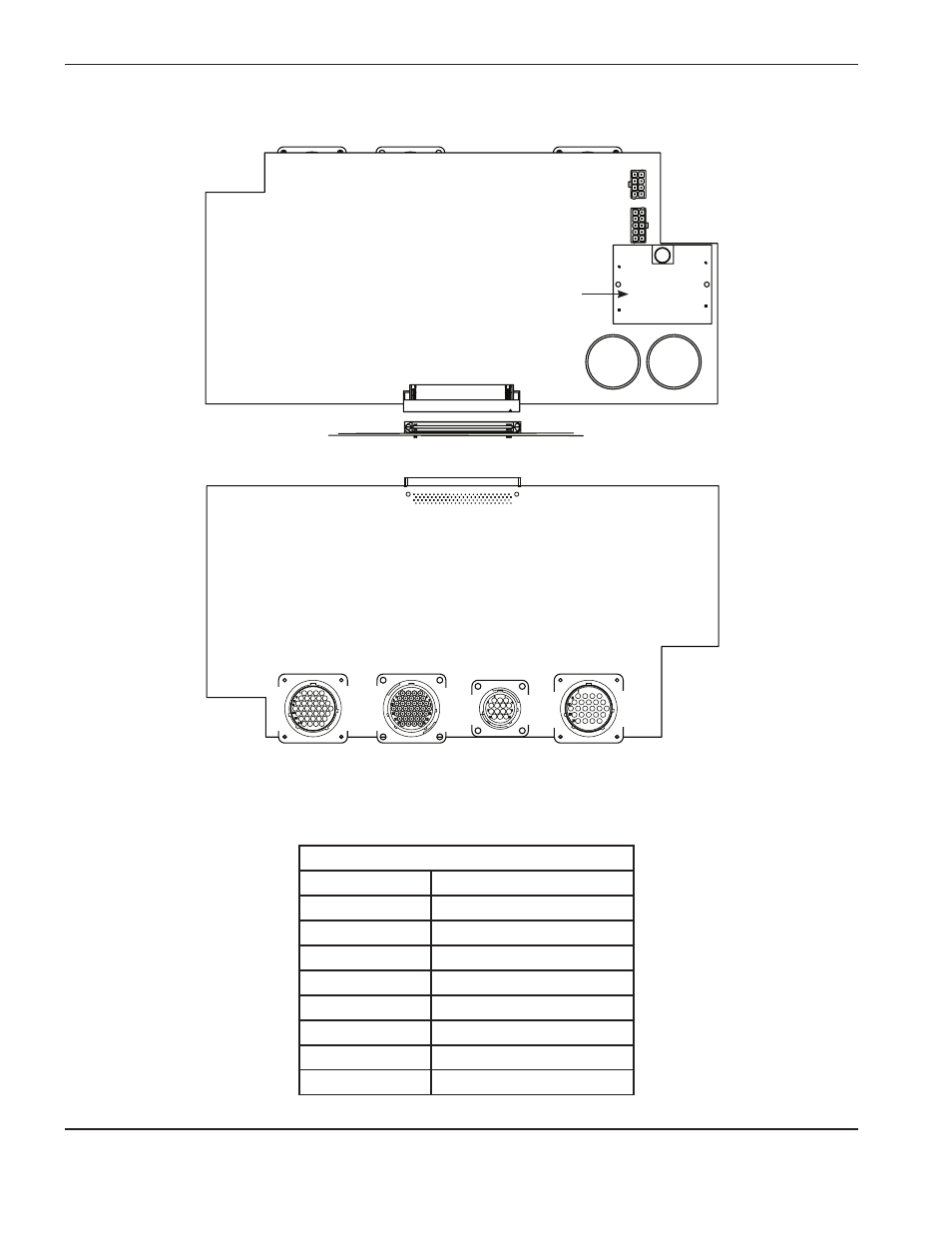

CI d’interface du contrôleur du THC
J1 Interconnexions de CI
J3 au transformateur
J6
E/S CNC
(mâle)
J4
E/S du lève-
torche
(mâle)
J7
E/S de
console
opérateur
(femelle)
J5
E/S plasma
(femelle)
4
37
1
34
4
24
1
34
4
37
1
21
1
12
3
14
Entraînement par
moteur
J3 au transformateur
Nº du contact
Signal
1
Entrée 1 115 V
2
Entrée 2 115 V
3
Entrée 3 115 V
4
Entrée 4 115 V
5
Ligne de sortie 1 45 V
6
Ligne de sortie 2 45 V
7
Ligne de sortie 1 22 V
8
Ligne de sortie 2 22 V
Vue avant du CI
Vue arrière du CI
