ArcGlide THC Manuel d’instructions 2-31
INSTALLATION
Installer le module de commande là où il sera facile de lire l’écran et d’avoir accès aux commandes pendant l’installation
et le dépannage. Idéalement dans une armoire de câblage sèche et sans poussière. Laisser un dégagement de 20,32 cm
avec l’avant du module de commande et de 6,35 mm avec le dissipateur thermique.
1. Fixer le module de commande avec quatre vis.
2. Connecter l’extrémité du câble d’interface du lève-torche avec la bande rouge au connecteur marqué lève-torche
(avec le cercle rouge). Consulter Connecter les câbles Hypernet ou Connecter les câbles séparés pour plus de
renseignements sur la connexion de câbles au module de commande.
3. Attacher une extrémité du cordon d’alimentation au connecteur d’alimentation c.a. à l’avant du module de commande.
Préparer l’autre extrémité pour la prise de courant 120/240 V c.a.

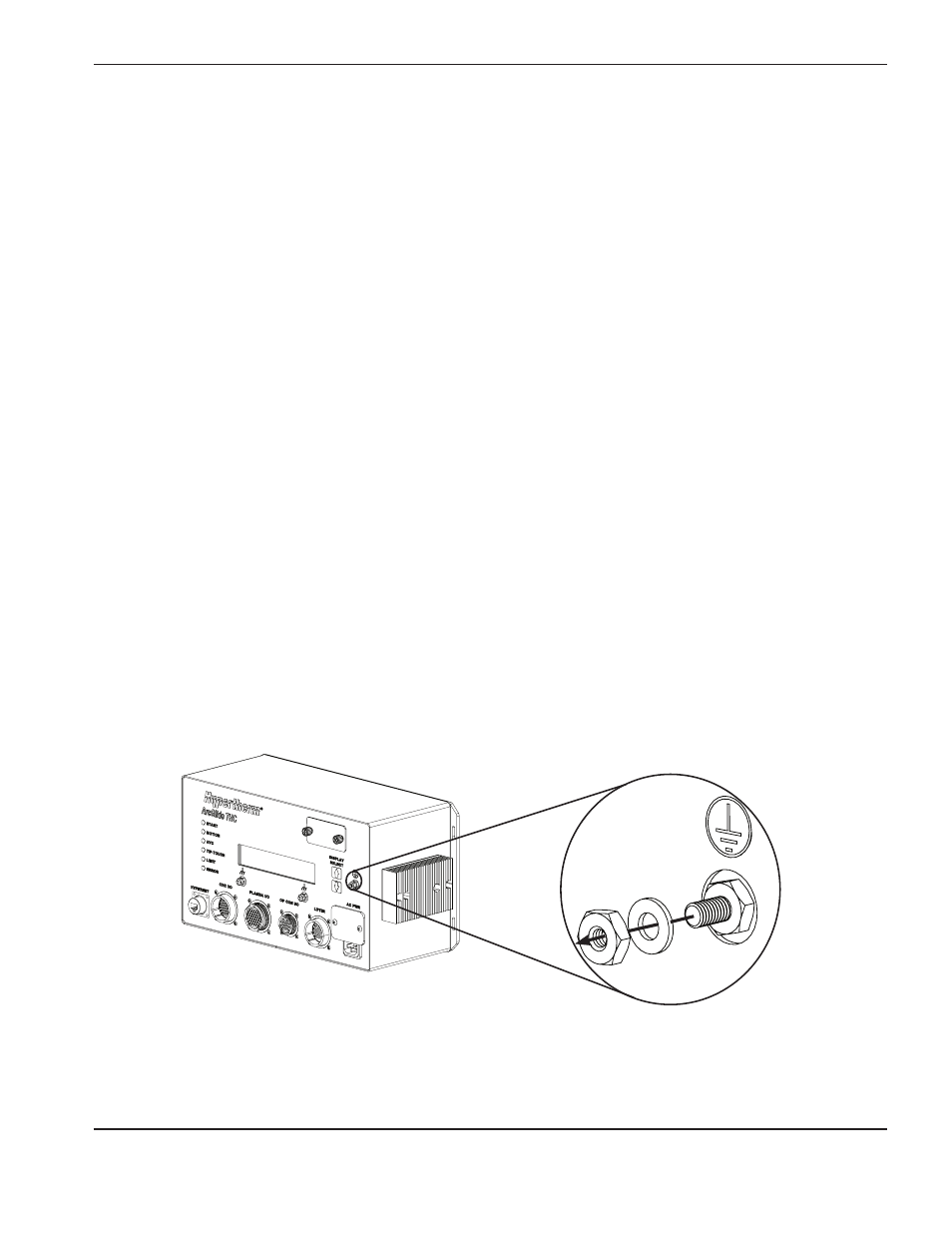

Mettre le module de commande à la terre
Pour mettre le module de commande à la terre :
1. Retirer le boulon et la rondelle supérieurs de l’ensemble de mise à la terre à l’avant du module de commande.
2. Placer la borne du câble de masse sur la tige de mise à la terre.
3. Replacer le boulon et la rondelle supérieurs sur la tige de mise à la terre et serrer le boulon à la main de manière
à ce que la borne de masse soit en contact avec la rondelle et le boulon.
4. Connecter l’autre extrémité du câble de masse à une borne sur la barre omnibus de la table de coupe.
Pour plus de renseignements, consulter Recommandations relatives à la mise à la terre et au blindage.
Mettre le module de commande à la terre
