ArcGlide THC Manuel d’instructions 2-27
INSTALLATION
Connecter le fil ohmique aux systèmes plasma HPR XD
Note : Ne pas épisser les fils ohmiques.
Pour connecter le fil ohmique d’une torche HPR XD à un lève-torche ArcGlide :
1. Retirer le couvercle supérieur du compartiment moteur du lève-torche.
2. Déconnecter le câble ohmique existant du connecteur J5 qui se trouve sous l’interface du lève-torche.
3. Retirer le fil ohmique du compartiment moteur du lève-torche.
4. Couper l’extrémité à la borne du fil ohmique de la torche HPR XD et dénuder 5 mm de la gaine.
5. Insérer l’extrémité du fil ohmique du système HPR XD à travers le passe-fil qui se trouve au bas du compartiment
moteur du lève-torche.
6. Insérer le fil ohmique HPR XD dénudé dans le connecteur J5 qui se trouve sous le CI de l’interface du lève-torche.
7. Utiliser des attaches pour fixer le fil aux supports d’attache de la paroi arrière interne du compartiment du lève-torche.
8. Refermer le couvercle supérieur du compartiment moteur.
2
6
5
7

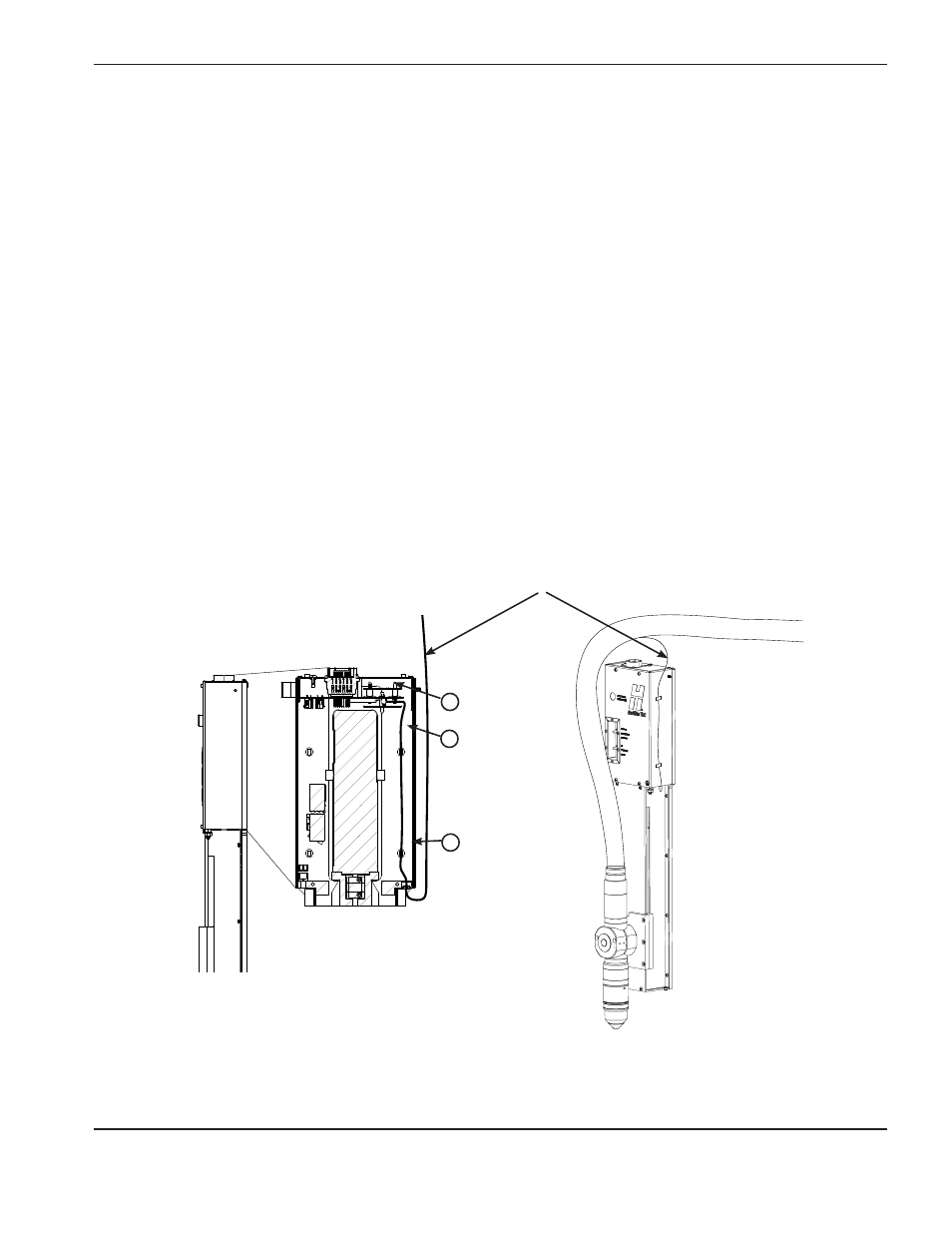

Vue latérale du lève-torche
Moitié arrière du compartiment du
lève-torche
Connecter le fil ohmique pour un système plasma HPR XD
Fil ohmique du système plasma HPR XD
