MANUEL D’UTILISATION ME Palier huile FRANCAIS 71558073 - 02/13
Page 28 de 40 flowserve.com
m) Vérifier le bon fonctionnement du système.
L’équipement utilisé pour l’entretien et le démontage
dans une zone ATEX doit être en conformité avec les
exigences de cette zone.
Un planning de maintenance augmentera la durée
de vie du matériel. Nos services spécialisés sont
aussi à votre disposition pour établir cette
procédure, et indiquer les éléments à contrôler :
vibrations et température afin de surveiller les
éventuels problèmes et de les prévenir au plus tôt.
En cas de problème, on doit prendre les mesures
suivantes :
a) Consulter la section 7, Défauts ; causes et
remèdes, pour diagnostiquer le défaut.
b) Vérifier que les recommandations figurant dans
ce manuel et concernant l'équipement ont été
respectées.
c) Contacter Flowserve si le problème persiste.
6.2.1 Entretien courant
Palier à roulements
Le niveau doit rester constamment visible dans le
huileur à niveau constant. En cas de besoin, faire
l’appoint.
Le premier changement d’huile se fera après 200
heures de fonctionnement et ensuite toutes les 5000
heures.
Néanmoins, contrôler après chaque arrêt prolongé
la qualité de l’huile.
Si besoin, nettoyer la chambre d’huile avec
l’essence ou du benzol, mais jamais avec du
pétrole. Le remplissage se fera en observant une
parfaite propreté.
Palier 32 42 55 70
Qté huile
litre (fl. oz.)
0.5 (16.9) 0.8 (27.1) 1.8 (60.9) 2.5 (84.5)
Huiles préconisées :
•
BP Energol HLP 46
•
ELF Turbelf SA 46
•
ESSO Teresco 46
•
MOBIL DTE Medium
•
TOTAL Preslia 46
•
TOTAL Azolla 46

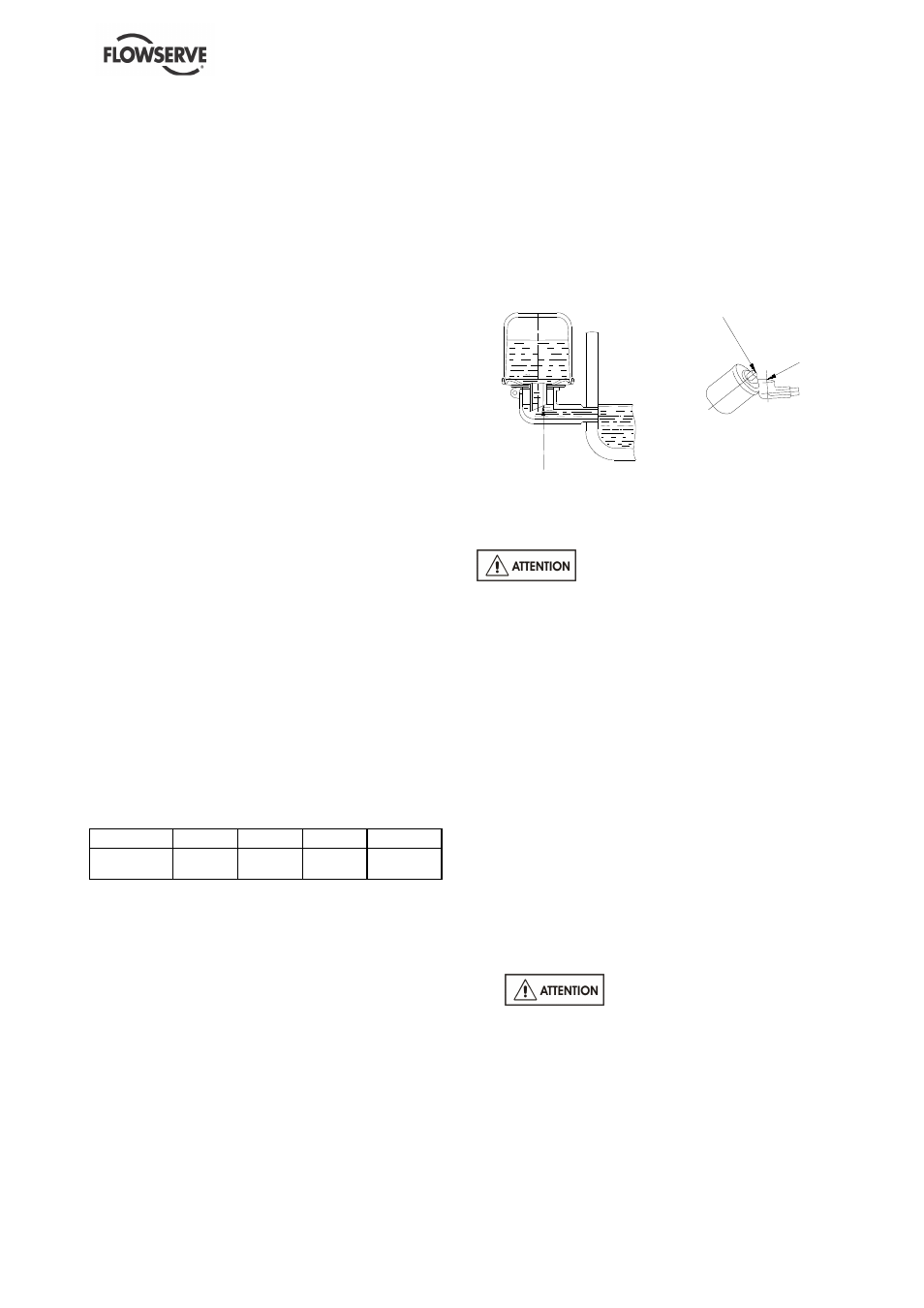

Description du huileur à niveau constant :
Il est constitué d’un réservoir transparent et d’un
coude receveur permettant l’écoulement de l’huile
dans le palier.
Rôle du huileur :
Il permet d’obtenir le niveau constant de l’huile dans
un palier. Il ne mesure pas le niveau de l’huile mais
il régularise le niveau.
Point A
Remplissage ici
et non ici
6.2.2 Inspections courantes (journalières /
hebdomadaires)
Les vérifications suivantes doivent
être effectuées et les mesures appropriées doivent
être prises pour remédier à tout dysfonctionnement :
a) Contrôler le comportement de la pompe en
fonctionnement : niveau de bruit, vibrations,
température des paliers, débit et pression.
b) S'assurer qu'il n'y a aucune fuite anormale, ni
sur la pompe, ni sur les paliers/étanchéités
statiques et dynamiques et que les dispositifs
auxiliaires d'étanchéité (si existants) soient bien
alimentés et fonctionnent normalement.
c) Pompe équipée d'un presse-étoupe : fuites de
20 gouttes/minute.
d) Pompe équipée d'une garniture mécanique :
fuite nulle.
e) Vérifier le niveau d'huile sur le voyant de niveau
du palier. Pour une pompe équipée de
graisseurs, contrôler le nombre d'heures depuis
la dernière intervention, et compléter si
nécessaire.
6.2.3 Contrôles périodiques (tous les six mois)
a) Contrôler la fixation et la
corrosion éventuelle des tiges et boulons
d'ancrage.
b) Consulter le cahier de fonctionnement pour
déterminer si l'huile/graisse du palier doit être
changée.
c) L'accouplement doit être contrôlé pour son
alignement correct et l'usure des éléments
d'entraînement.
