Pression maximale au refoulement
Pression effective maximale au refoulement en bar (psi)
ME (fonte EN-GJL-250) - PN 10 ME (fonte EN-GJS-400-15) - PN 16 - PN 10
∅ ∅ ∅ ∅
Roue DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 500 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 500
200 4 (58) 6 (87)
250 4 (58) 4 (58) 6 (87) 6 (87)
300 4 (58) 6 (87)
315 8 (116) 8 (116) 12 (174) 12 (174)
350 4 (58) 6 (87)
355 8 (116) 8 (116) 12 (174) 12 (174)
400 8 (116) 8 (116) 8 (116) 12 (174) 12 (174) 12 (174)
450 8 (116) 12 (174)
500 16 (232) 10 (145) 10 (145) 10 (145) 6.5 (94) 4 (58) 15 (217) 15 (217) 15 (217) 10 (145) 6 (87)
650 6.5 (94) 10 (145)
•
Pression maximale à l’aspiration : dans la limite
de la pression maximale au refoulement à débit
nul, selon le type de pompe
•
Température maximale du liquide pompé
- Garniture à tresses sans refroidissement
...............................................
≤
105 °C (221 °F)
- Garniture mécanique sans refroidissement
..................
≤
80 °C (176 °F) (pour ME 55/70)
..................
≤
120 °C (248 °F) (pour ME 32/42)
•
Teneur maximale de particules solides en
suspension .................... 50 g/m
3
(0.003 lbm/ft
3
)
•
Densité ................................... 1
•
Viscosité ................................. 1 mm²/s (31 SSU)
•
Fréquence .................................................. 50 Hz
•
Vitesse maximale ............................. 1450 min
-1
pour toutes les pompes sauf 990 min
-1
pour ME
400-500, ME 400-650, ME 500-500

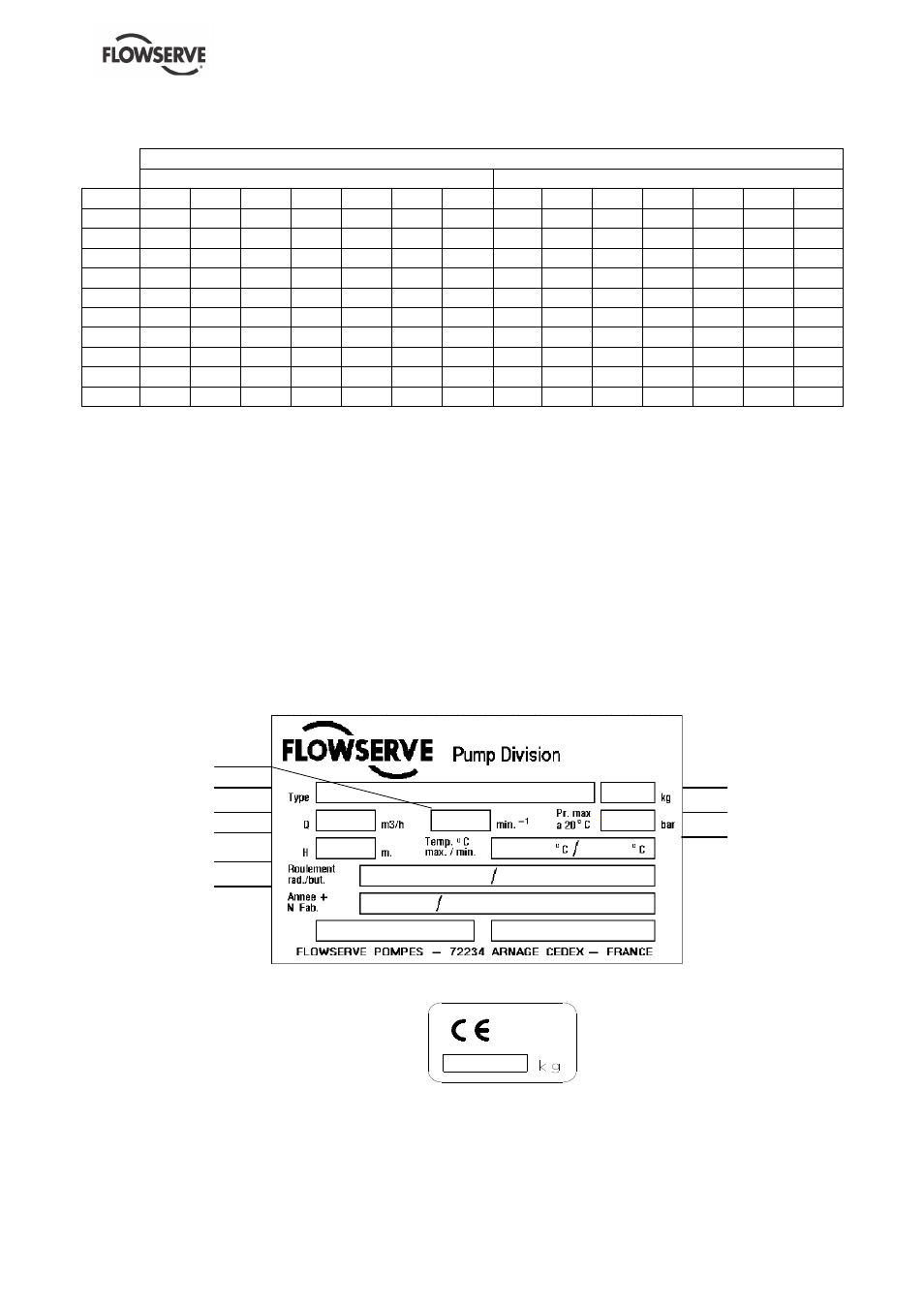

3.2 Plaque signalétique
Les dimensions de la pompe seront gravées sur la plaque signalétique comme indiquée ci-dessous :
Chaque pompe est fournie avec la plaque signalétique suivante :
Chaque groupe est muni d'une plaque :
Masse du groupe
Le Règlement Européen n° 547/2012 impose la mention suivante sur une plaque signalétique du produit :
MEI ≥ 0.10 [--.-] (Entre le 1
er
janvier 2013 et le 1
er
janvier 2015)
MEI ≥ 0.40 [--.-] (A partir du 1
er
janvier 2015)
Vitesse de rotation
Type de pompe
Débit
Hauteur
Roulement radial/butée
Année + numéro de
fabrication
Masse
Pression maximale
à 20 °C (68 °F)
Température maxi/mini
