Page 37 déchiqueteuse/broyeuse crary bear cat - guide d’utilisation
Service & entretien
1. Retirez le protecteur supérieur de la courroie pour ex-
poser la courroie et les poulies.
2. Vérifiez que le moteur est bien installé sur le bâti de la
déchiqueteuse.
3. Desserrez les vis de pression et alignez la poulie du moteur
avec la poulie guide. À l’aide d’une règle de précision,
procédez à l’alignement de la poulie du rotor avec la poulie
du moteur. Serrez toutes les vis de pression.
4. Engagez l’embrayage avec la courroie en place et vérifiez
l’engagement de la poulie guide. La poulie guide doit avoir
un impact avec la courroie sur l’axe de la poulie. Toutes les
poulies doivent être parfaitement alignées. Toutes les vis de
pression doivent être serrées.
Si la poulie guide ne reste pas alignée avec les poulies du
moteur et du rotor, il sera peut être nécessaire de remplacer
les coussinets du support de la poulie guide. Contactez le
service après-vente de Bear Cat pour obtenir des informa-
tions supplémentaires.
5. Vérifiez l’alignement du guide de la courroie de façon que
le doigt de guidage soit orienté à environ 1/8 pouce (3,1
mm) de la courroie quand l’embrayage est engagé (voir Fig-
ure N° 48). Effectuez le réglage en desserrant les boulons
de montage et en repositionnant le guide. Resserrez les
boulons de montage.
6. Réinstallez le protecteur supérieur de la courroie.
7. En vous mettant en dessous, vérifiez l’alignement du
protecteur inférieur de la courroie avec une carte postale
(voir Fig. N° 48). Lorsque l’embrayage a été engagé, il devrait
y avoir suffisamment d’espace entre la courroie et la partie
latérale du protecteur pour faire glisser une carte le long de
la courroie. Lorsque l’embrayage a été débrayé, la carte ne
doit pas pouvoir glisser. Réglez si nécessaire.
RÉGLAGES DU GUIDE DE COURROIE
Le modèle 70050 est équipé d’un guide de courroie. Le
guide facilite le débrayage de la déchiqueteuse/broyeuse.
En cas de problème au moment de l’embrayage et du
débrayage de la machine, veuillez suivre les instructions
suivantes. Ces instructions vous aideront également à régler
le protecteur inférieur de la courroie.
Pour éviter tout risque de blessures ou de dommages
matériels: arrêtez le moteur, débranchez le fil de bougie,
et assurez-vous que toutes les pièces en mouvement
sont venues à un repos complet avant d’effectuer un
service, un réglage ou une réparation

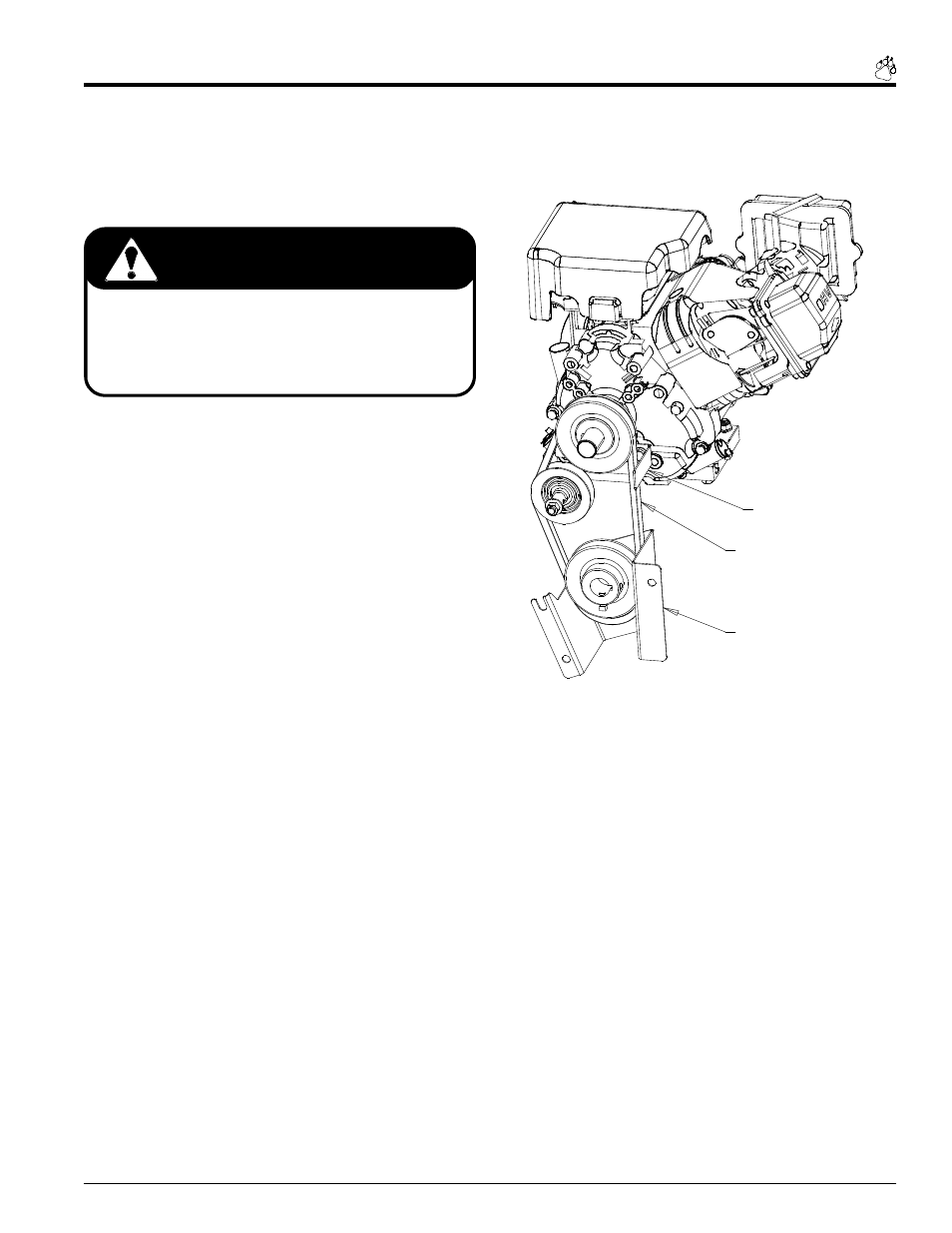

Figure N
° 48 Guide de la courroie et du protecteur
inférieur de courroie
GUIDE DE COURROIE
COURROIE
PROTECTEUR INFÉRIEUR
DE LA COURROIE
AVERTISSEMENT
