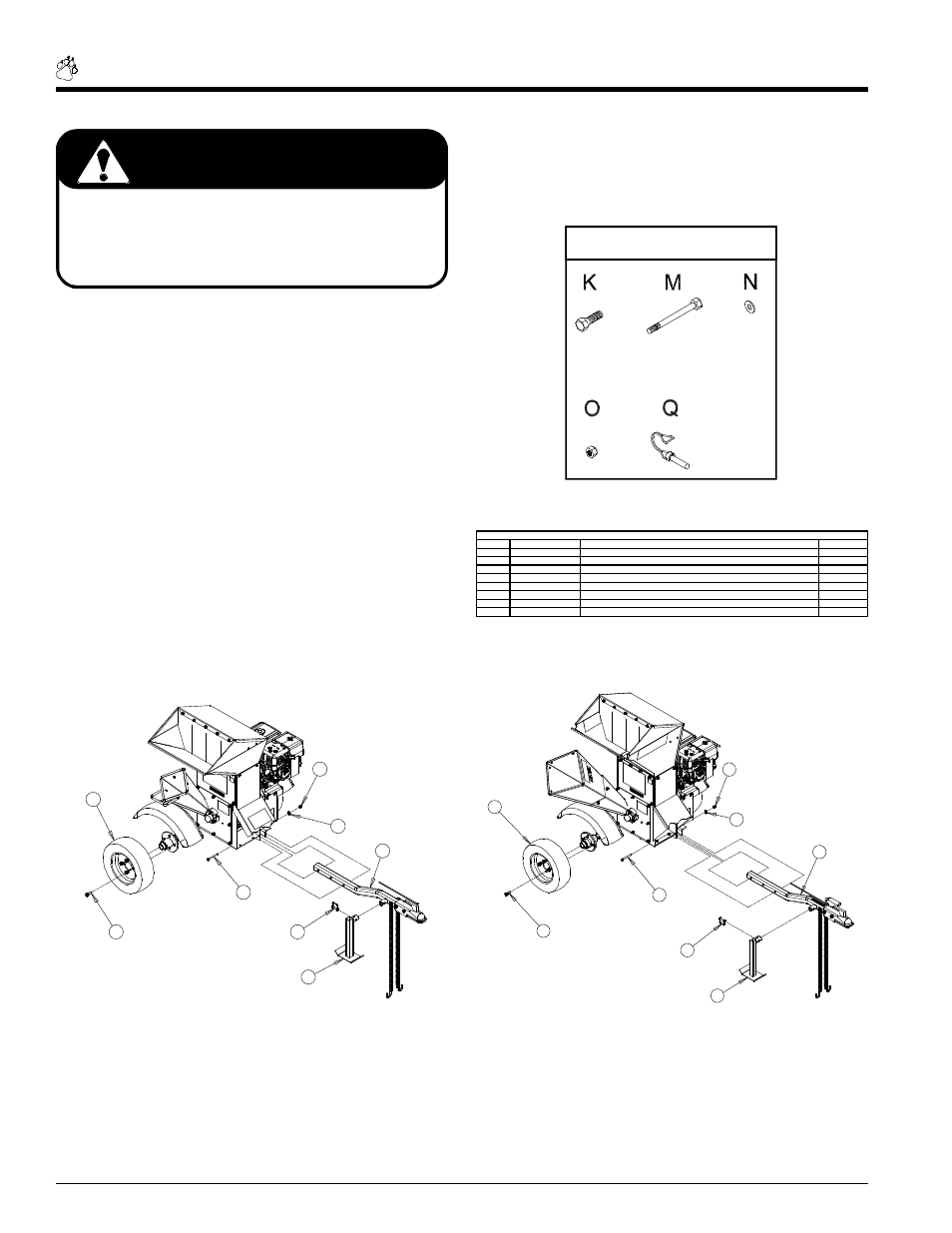

Page 22 déchiqueteuse/broyeuse crary bear cat - guide d’utilisation
INSTRUCTIONS POUR L’ASSEMBLAGE (MODÈLES 70580 & 70580S UNIQUEMENT)
ÉTAPE N
°° 5: INSTALLATION DES
ROUES, DU CRIC ET DE L’ATTELAGE
6. Tenez une roue face au moyeu et alignez les trous.
7. Vissez les boulons de roue dans les trous et serrez-les
au couple recommandé. Effectuez le serrage de façon
progressive en passant d’un boulon à un autre suivant une
configuration en croix jusqu’au serrage complet.
8. Répétez les mêmes étapes pour l’autre roue.
9. Installez le cric sur la broche d’attelage avec une goupille
- ressort.
(Les pièces ne sont pas illustrées en taille réelle)
Fig. 22
Pour éviter des blessures ou des dommages matériels: avant
d’effectuer un service, un réglage ou une réparation,
veuillez arrêter le moteur, débrancher le fil de bougie, retirer
la clé de l’interrupteur à clé et vous assurer que toutes
les pièces en mouvement sont venues à un arrêt complet.
10. Installez l’ensemble de broche d’attelage sur le châssis
de la déchiqueteuse-broyeuse et fixez-le à l’aide de (2)
boulons de 3/8 po. (9, 5 mm) X 2-1/2 po.(6,35 mm), de (2)
rondelles plates de 3/8 po. (9,5 mm) et de (2) écrous nylock
de 3/8 po. (9,5 mm).
QUINCAILLERIE
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ.
J 15010 BOULON, GR5 HHCS ZP 3/8 PO. (9,5 mm) X 3-1/2 PO. (88,9 mm) 2
K 15031 RONDELLE, ZP PLATE 3/8 PO. (9,5 mm) 2
L 15388 ÉCROU, NE NYLOCK ZP 3/8 PO. (9,5 mm) 2
M 16008 ENSEMBLE PNEU ET ROUE 4.80 – 8 2
N 16264 BOULON, ROUE 0,500-20 UNF X 1,437 8
O 17879 GOUPILLE, À RESSORT DE 3/8 PO. (9,5 mm) X 1-1/8 PO. (28,5 mm). LONGUEUR UTILISABLE 1
P 70372 ENSEMBLE SOUDÉ, CRIC D’ATTELAGE 1
Q NPN BROCHE D’ATTELAGE 1
LISTE DES PIÈCES
M
N
K
L
J
O
P
Q
Assemblage
M
N
J
K
L
Q
O
P
Fig. 23
AVERTISSEMENT
