Assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE (TOUS MODÈLES S)
Si des boulons ou écrous tombent dans la déchiqueteuse,
veillez à bien les récupérer avant de mettre la machine
en marche. Retirez la grille de décharge pour retirer de la
déchiqueteuse tout corps étranger. Pour éviter des blessures ou des dommages matériels: avant
d’effectuer un service, un réglage ou une réparation, veuillez
arrêter le moteur, débrancher le fil de bougie, retirer la
clé de l’interrupteur à clé et vous assurer que toutes les
pièces en mouvement sont venues à un arrêt complet.
ÉTAPE N
°° 4: INSTRUCTIONS POUR L’INSTALLATION
DES DÉCHARGES LARGE ET ÉTROITE
1
2
3
5
4
4

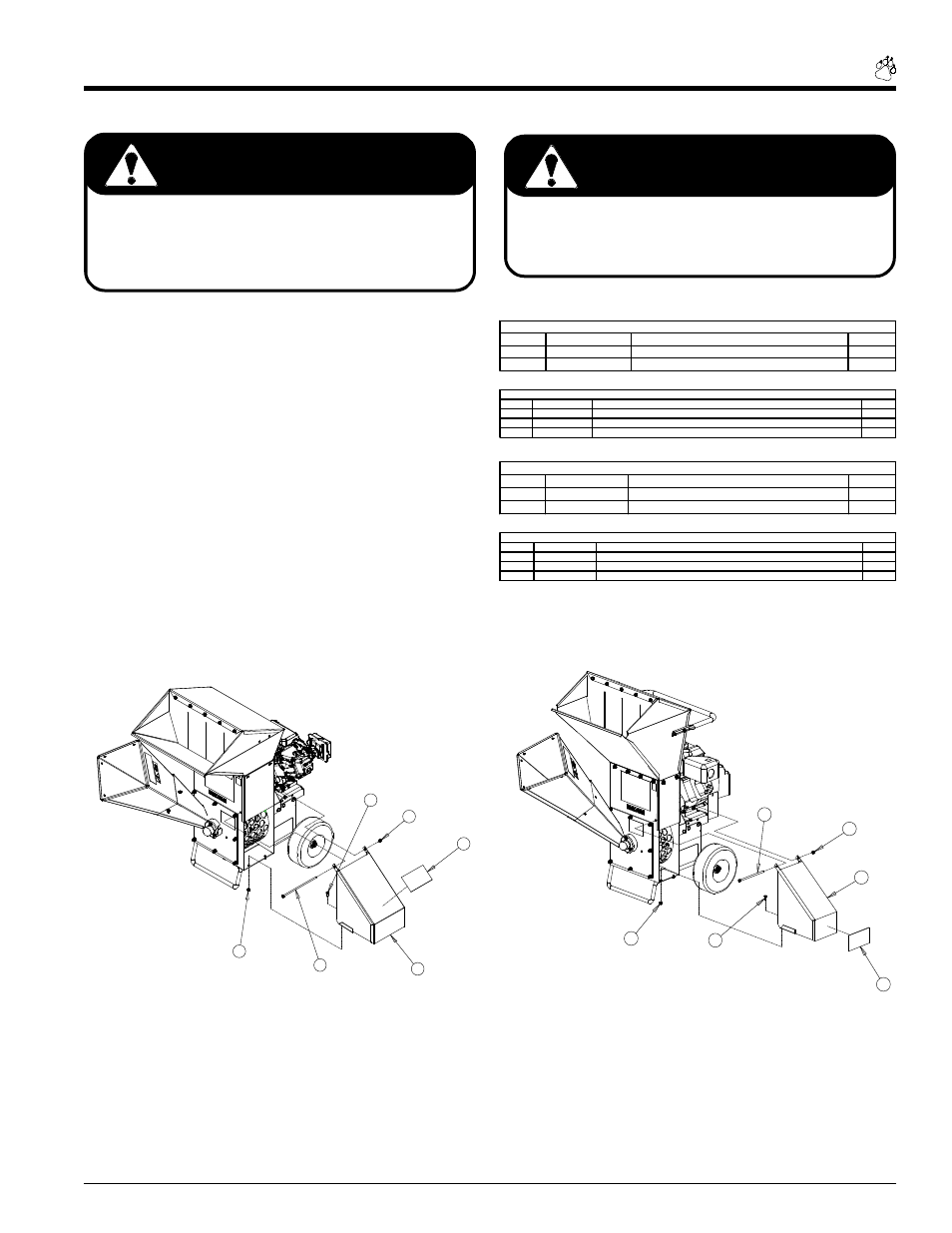

Figure N
° 20 Assemblage de la décharge large
1
2
3
4
4
5
Figure N
° 21 Assemblage de la décharge étroite
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ.
1 12175 ÉTIQUETTE AUTOCOLLANTE, ADMISSION ET DÉCHARGE 1
2 71389 ENSEMBLE SOUDÉ, DÉCHARGE EUROPÉENE ÉTROITE 1
ASSEMBLAGE DE DÉCHARGE ÉTROITE EUROPÉENE (71773)
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
3 15003 BOULON, GR5 HEX CAPSCREW ZP 5/16 po. (80 mm) X 3/4 po. (19 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 2
4 15356 ÉCROU, NE NYLOCK ZP 5/16 PO. (80 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 3
5 15407 BOULON, HHCS NC GR5 ZP 5/16 po.(80 mm) X 7-1/2 po. (190 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 1
PIÈCES VARIÉES POUR L’ASSEMBLAGE DE LA DÉCHARGE EUROPÉENE ÉTROITE
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
1 12175 ÉTIQUETTE AUTOCOLLANTE, ADMISSION ET DÉCHARGE 1
2 71386 ENSEMBLE SOUDÉ, DÉCHARGE EUROPÉENE LARGE 1
ASSEMBLAGE DE LA DÉCHARGE EUROPÉENE LARGE (71776)
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ.
3 15003 BOULON, GR5 HEX CAPSCREW 5/16 po. (80 mm) X 3/4 po. (19 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 2
4 15356 ÉCROU, NE NYLOCK ZP 5/16 PO. (80 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 3
5 15408 BOULON, HHCS NC GR5 ZP 5/16 po. (80 mm) X 10 po. (254 mm) (LOCALISÉ DANS LE KIT DE L’UTILISATEUR) 1
PIÈCES VARIÉES POUR L’ASSEMBLAGE DE LA DÉCHARGE EUROPÉENE LARGE
8. Placez les ensembles soudés respectifs de décharge
sur la déchiqueteuse. Les trous qui figurent sur les ensembles
soudés doivent s’aligner avec les trous de la déchiqueteuse
comme le montrent les Figures N
°
20 et 21.
9. Insérez le boulon (décharge étroite) de 5/16 po. (80 mm)
X 7 1/2 po. (190 mm) ou le boulon (décharge large) de 5/16
po. (80 mm) X 10 po. (254 nmm) dans les trous
correspondants qui attachent le haut de l’ensemble soudé
à la déchiqueteuse. Serrez au couple de serrage correct
avec un écrou de 5/16 po. (80 mm).
10. Pour fixer la partie inférieure de l’ensemble soudé à la
déchiqueteuse, insérez un boulon de 5/16 po. (80 mm) X 3/
4 po. (19 mm) dans chaque trou. Serrez au couple de serrage
correct avec un écrou de 5/16 po. (80 mm).
IMPORTANT AVERTISSEMENT
