Page 19 déchiqueteuse/broyeuse crary bear cat - guide d’utilisation
Assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE (TOUS MODÈLES)
ÉTAPE N
°° 2: INSTRUCTIONS POUR
L’INSTALLATION DE LA TRÉMIE
3. Montez la trémie sur le châssis de façon que la poignée
soit située au-dessus du moteur et que l’ouverture soit dirigée
vers la goulotte de déchiqueteuse.
4. Installez (12) boulons de 5/16 po. (80 mm) X ¾ po. (19 mm)
de façon que la tête du boulon soit à l’intérieur de la trémie.
Serrez les boulons à l’aide des (12) rondelles plates de 5/16 po.
(80 mm) et des (12) écrous nylock de 5/16 po. (80 mm).
5. Inspectez toute la machine pour vous assurer que tous
les boulons, écrous et vis sont bien serrés. Reportez-vous
au tableau des couples de serrage pour connaître les
réglages corrects. Assurez-vous de bien lire et comprendre
toutes les étiquette autocollantes et les instructions.
Si des boulons ou écrous tombent dans la
déchiqueteuse, veillez à bien les récupérer avant de mettre
la machine en marche. Retirez la grille de décharge pour
retirer de la déchiqueteuse tout corps étranger.
IMPORTANT
Pour éviter des blessures ou des dommages matériels: avant
d’effectuer un service, un réglage ou une réparation, veuillez
arrêter le moteur, débrancher le fil de bougie, retirer la
clé de l’interrupteur à clé et vous assurer que toutes les
pièces en mouvement sont venues à un arrêt complet.
(Les pièces ne sont pas illustrées en taille réelle)
H G F
QUINCAILLERIE
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
J 15010 BOULON, GR5 HHCS ZP 3/8 po. (9,5 mm) X 3-1/2 po. (88,9 mm) 2
K 15031 RONDELLE, ZP PLATE 3/8 po. (9,5 mm) 2
L 15388 ÉCROU, NE NYLOCK ZP 3/8 PO. (9,5 mm) 2
M 16008 ENSEMBLE PNEUS ET ROUES 4.80 – 8 2
N 16264 BOULON, ROUE 0.500-20 UNF X 1,437 8
O 17879 GOUPILLE, FIXATION IMMÉDIATEP 3/8 PO. X 1-1/8 PO. LONGUEUR UTILISABLE 1
P 70372 ENSEMBLE SOUDÉ, CRIC D’ATTELAGE 1
Q NPN BROCHE D’ATTELAGE 1
LISTE DES PIÈCES
F
I
H
G

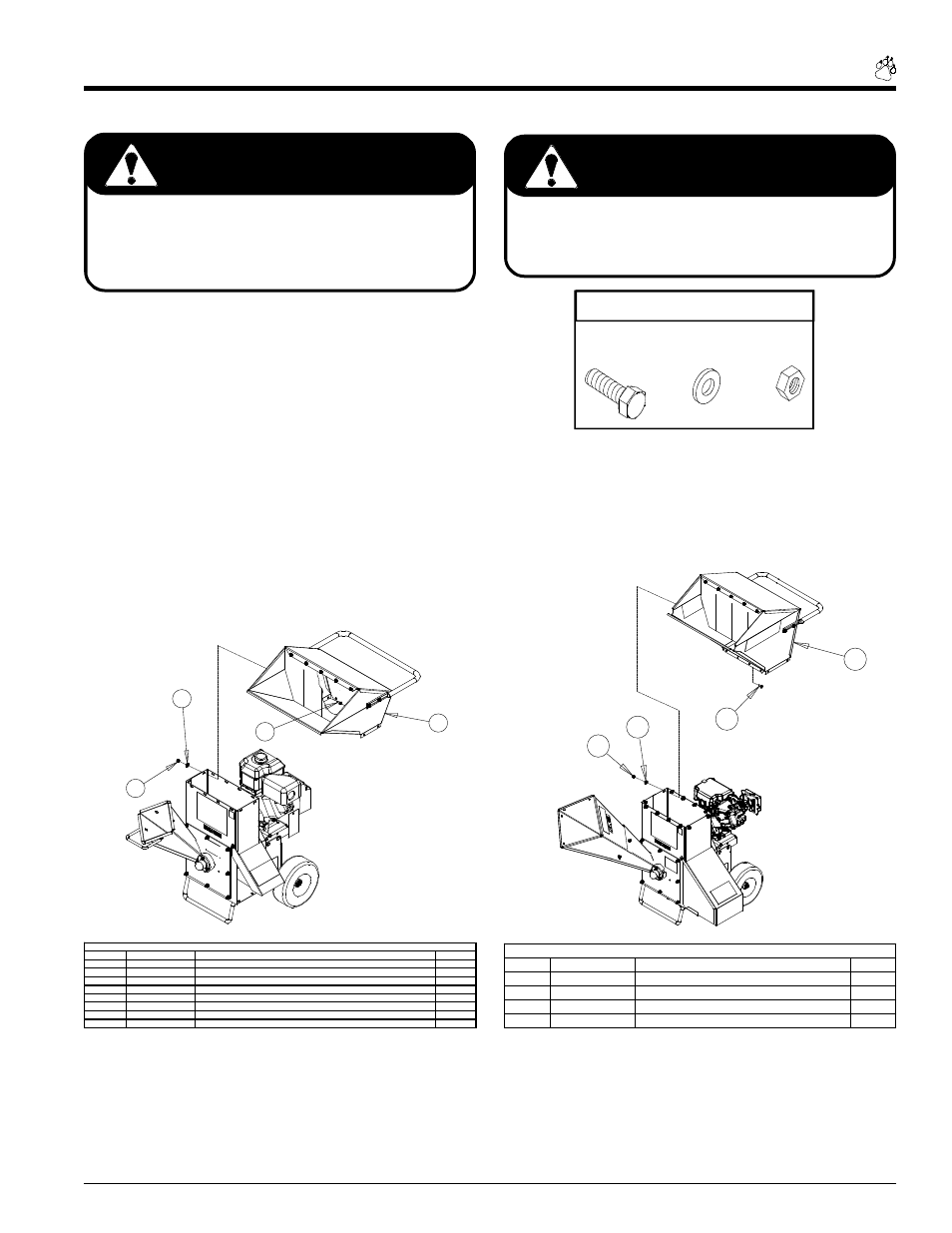

Figure N
° 17 Figure N
° 18
H
G
F
I
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
F 15003 BOULON, À SIX PANS 5/16 PO. (80 mm) X 3/4 PO. (19 mm) 12
G 15250 RONDELLE,,PLATE 5/16 PO. (80 mm) 12
H 15356 ÉCROU, NYLOCK 5/16 PO. (80 mm) 12
I NPN TRÉMIE EUROPEENNE AVEC POIGNÉE 1
INSTALLATION DE LA POIGNÉE POUR L’EUROPE
AVERTISSEMENT
