L-1762FR-C

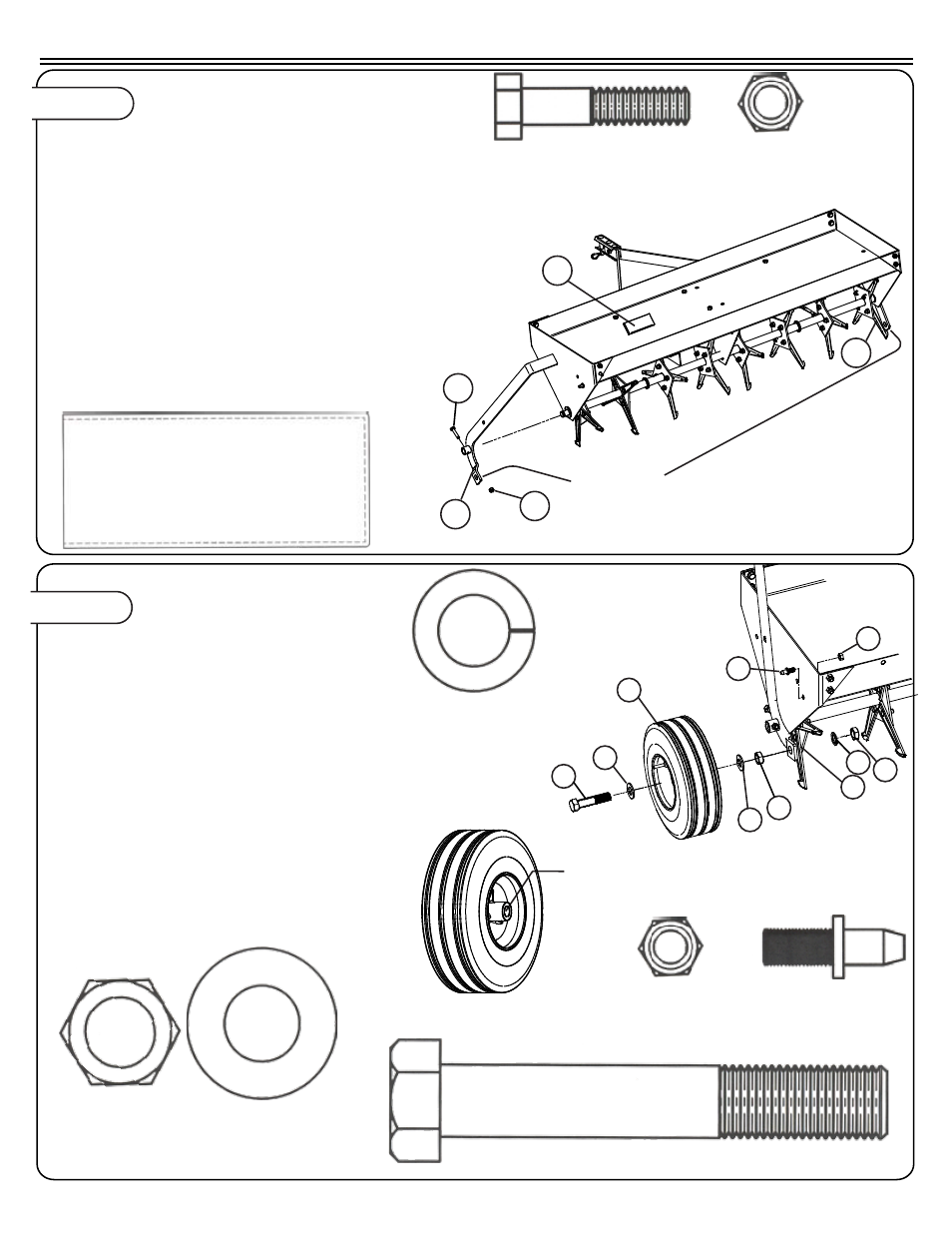

Figure 7.

ASSEMBLAGE DE LA POIGNÉE

14

19

11

32

10

ASSEMBLAGE DES ROUES

Figure 8.

22

boulon hex., 5/8 po x 4 po

Qty. 1

22

25

25

30

11

23 30

32

27

16

IMPORTANT : assurez-vous que le déport soit à

l’intérieur de l’aérateur.

8a. Pre- assemble the two Transport Wheels (16) using

Hex Bolts (22) and Flat Washers (25) next to Bolt Head

through Wheel Hubs (opposite extended Hub side).Install

a Flat Washer (25) next to Hub and Hex Nut (30) threaded

on as far as possible with Bolt still free to turn.

8b. Install the wheel preassembly through holes in Lift

Handle (11) and Axle Assembly (10) securing with Lock

Washers (23) and Hex Nuts (30). Place a wrench on the

Hex Nut (30) of the pre-assembly and hold securely.

Tighten the Hex Nut (30) against the lock washer while

holding the pre-assembly nut (30) stationary. Check wheel

for free rotation and minimal end play.

8c. Insert Transport Pin (27) in rear hole same side as Lift

Handle Assembly as shown. Secure with Nylon Lock Nut

(32).

7a.Insérez l’assemblage de l’essieu (10) à travers

la plaque latérale de gauche aussi loin que

possible et tournez-le pour que le trou dans la

plaque plate se retrouve à l’arrière comme illustré

à la figure 7. Fixez l’assemblage de la poignée de

levage (11) à l’assemblage de l’essieu, le tube

soudé vers l’extérieur. Fixez à l’aide d’un boulon

hexagonal (19) et d’un contre-écrou en nylon

(32).

7b. Glissez la prise de la poignée (14) sur

l’extrémité de la poignée de levage (11).

REMARQUE : de l’eau savonneuse facilitera

l’assemblage.

..

8.

ASSEMBLAGE

25

rondelle plate,

3/4 po

QTÉ. 2

30

rondelle plate,

5/8 po

QTÉ. 2

23

rondelle frein,

5/8 po

QTÉ. 1

32

contre-écrou de nylon,

5/16 po

QTÉ. 1

14

prise de manette,

1/4 po x 1-1/2 po

QTÉ. 1

(N’EST PAS À L’ÉCHELLE)

19

boulon à tête hex,

5/16 po x 1-1/2 po

QTÉ. 1

CÔTÉ

GAUCHE

CÔTÉ

DROIT

REMARQUE :

Assurez-vous que l’assemblage

de l’essieu (10) et l’assemblage de la poignée de

levage (11) pointent vers l’arrière comme illustré.

32

contre-écrou de nylon,

5/16 po

QTÉ.1

27

goupille de verrouillage

de transport

QTÉ.1
