Brinly PA-40 BH Plug Aerator - Manuel (Page 5)

L-1762FR-C

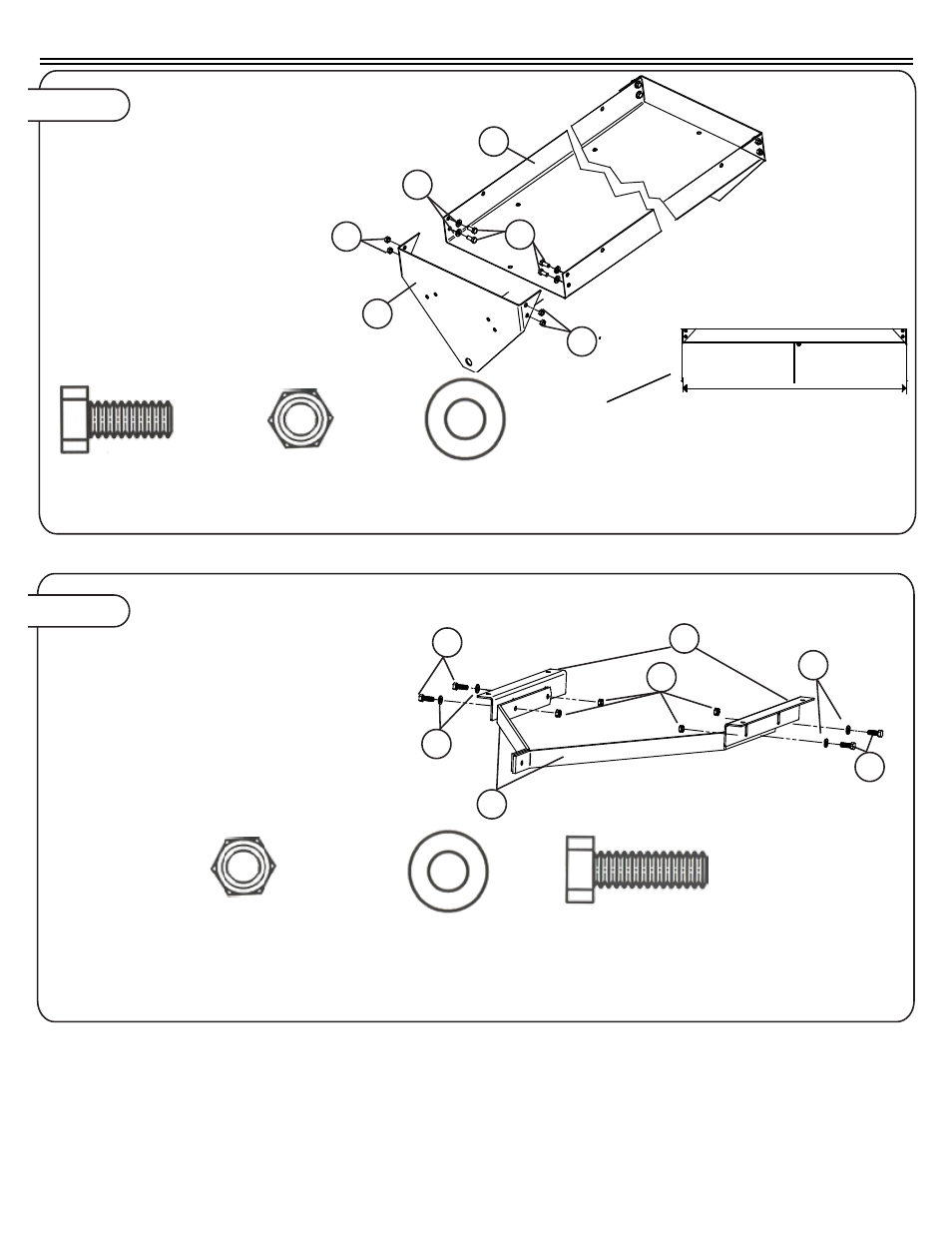

Figure 2.
Figure 1.
20
boulon à tête hex,
5/16 po x 3/4 po
QTÉ. 8
8
boulon à tête hex,
5/16 po x 1 po
QTÉ. 4
32
contre-écrou de nylon,
5/16 po
QTÉ. 8
32
contre-écrou de nylon,
5/16 po
QTÉ. 4
24
rondelle plate,
5/16 po
QTÉ. 8
24
rondelle plate,
5/16 po
QTÉ. 4
5
6
24
32
32
20
1a. Assemblez les plaques
latérales (5) et le plateau (6) comme
illustré. Assemblez à l’avance les
rondelles plates (24) sur les boulons
hexagonaux (20). Insérez
l’assemblage du boulon et de la
rondelle depuis l’intérieur du
plateau. Fixez à l’aide de
contre-écrous en nylon (32).
REMARQUE: lorsque vous serrez les boulons,
conservez une distance de 121,9 à 122,2 cm (48 à 48
1/8 po) entre l’intérieur des plaques latérales (5) dans
le cas du modèle PA-48BH et d`e 101,6 à 101,9 cm
(40 à 40 1/8 po) entre l’intérieur des plaques latérales
(5) dans le cas du modèle PA-40BH.
ASSEMBLAGE DE LA PLAQUE LATÉRALE
ASSEMBLAGE DU SUPPORT
8
7
8
24
24
32
31
2a. Assemblez le support de fixation (31) à
l’extérieur des barres de remorquage (7) comme
illustré. Assemblez à l’avance les rondelles plates
(24) sur les boulons hexagonaux (8). Insérez
l’assemblage du boulon et de la rondelle depuis
l’extérieur du support de fixation. Fixez sans trop
serrer à l’aide de contre-écrous en nylon.
5.
ASSEMBLAGE
