Brinly PA-40 BH Plug Aerator - Manuel (Page 6)

L-1762FR-C

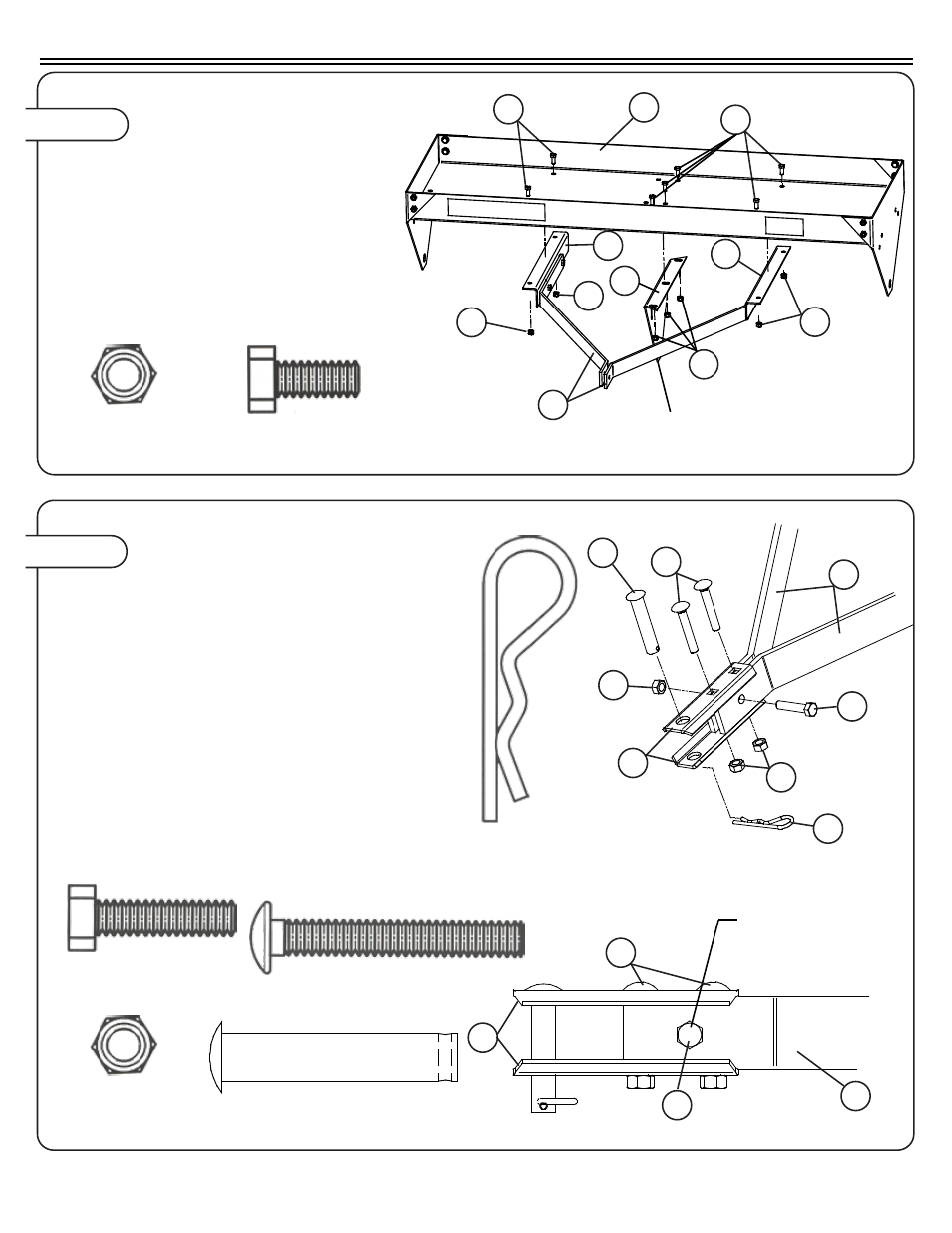

Figure 4.
3a. Assemblez les supports de fixation
(31) et le support central (33) au plateau
(6), comme illustré. Insérez le boulon à
partir du dessus du plateau. Fixez sans
trop serrer à l’aide de contre-écrous en
nylon (32).
REMARQUE : le plateau avec les
étiquettes fait face à l’avant.
4a. Fixez la manille (2) aux barres de remorquage (7)
comme illustré à la figure 4.
4b. Installez les boulons de carrosserie (29) et les
contre-écrous en nylon (32) en serrant avec les doigts.
Ensuite, installez un boulon hexagonal (21) et un
contre-écrou en nylon (32) en serrant avec les doigts.
4c. Insérez la goupille d’attelage (17) dans la manille (2) et
fixez à l’aide d’une goupille en épingle (18). Agrippez la
goupille d’attelage et tirez vers l’avant.
4d. Serrez fermement toutes les fixations installées à
l’étape 4a et serrez fermement toutes les fixations
installées aux étapes 2 et 3.
ASSEMBLAGE DE LA BARRE
DE REMORQUAGE
Figure 3.
6
7
20
20
32
32
32
32
33
31
31
BOULON HEX. ENTRE
DEUX BOULONS DE
CARROSSERIE(29).
ASSEMBLAGE DE LA MANILLE
21
21
17
32
32
18
29
29
7
2
2
7
6.
ASSEMBLAGE
REMARQUE : La plaque centrale
(33) n’est pas utilisée avec le
modèle PA-40.
20
boulon à tête hex,
5/16 po x 3/4 po
QTÉ. 7
24
rondelle plate,
5/16 po
QTÉ. 4
21
boulon à tête hex,
5/16 po x 1-1/4 po
QTÉ. 1
29
boulon de carrosserie,
5/16 po x 2-1/4 po
QTÉ. 2
18
goupille en épingle à cheveux,
1/8 po
QTÉ. 1
17
goupille d’attelage,
1/2 po x 2-1/2 po
QTÉ. 1
32
contre-écrou de nylon,
5/16 po
QTÉ. 3
