Exemples d’applications
Blocs fonctionnels pour la KL6904 37

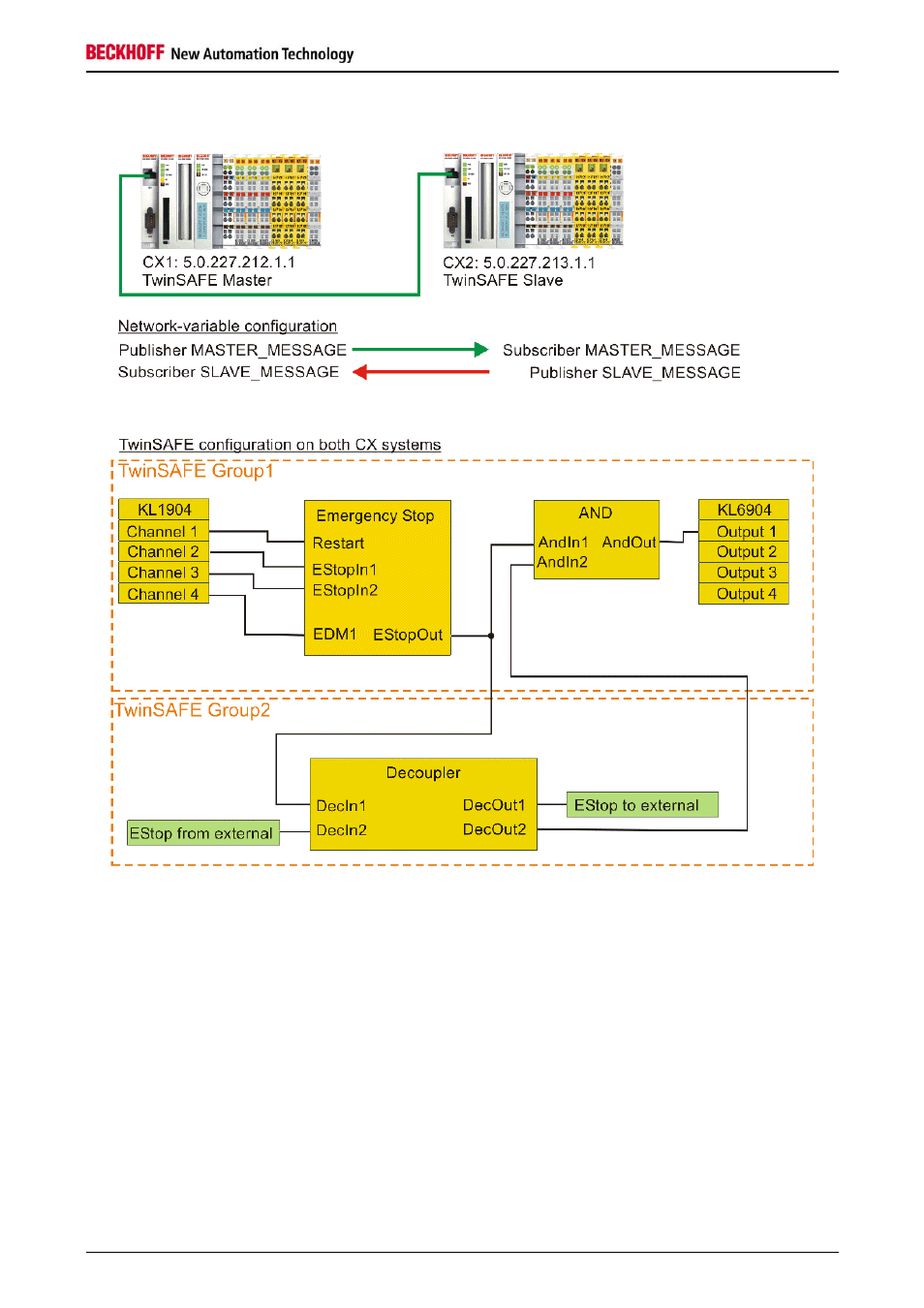

Figure 5-3 : Application en réseau
La configuration des variables réseau nécessaires à l’échange du télégramme TwinSAFE entre les deux
systèmes CX est illustré à titre d’exemple sur le graphique suivant.
Dès qu’une variable réseau MASTER_MESSAGE éditeur et une variable réseau SLAVE_MESSAGE
abonné ont été créées au sein du système CX qui doit devenir Maître TwinSAFE, il est possible de créer une
connexion TwinSAFE qui utilise les variables réseau créées pour échanger le télégramme TwinSAFE.
Au sein du système CX qui doit devenir Esclave TwinSAFE, il faut créer une variable réseau
SLAVE_MESSAGE éditeur et une variable réseau MASTER_MESSAGE abonné. À l’établissement de la
connexion TwinSAFE, l’option « Esclave TwinSAFE » est sélectionnée et les variables réseau créées
doivent être sélectionnables.
