Exemples d’applications
Blocs fonctionnels pour la KL6904
35
5.2 Machine avec une surveillance de porte de protection
Composants requis :
1 x KL1904
1 x KL6904
1 x KL1404
2 x contacteur avec contact auxiliaire NF (p.ex. Siemens Sirius)
1 x FB MON
Fonction :
Après la mise sous tension, les sorties MonOut et MonDelOut se trouvent en état « 0 ». Dès que les entrées
MonIn1, MonIn2 et EDM1 présentent l’état « 1 » (interrupteurs S1 et S2 fermés) et que le bouton poussoir
S3 est actionné (flanc tout d’abord montant puis descendant sur l’entrée Redémarrage), les sorties MonOut
et MonDELOut sont réglées sur « 1 ». Les contacteurs K1 et K2 sont fermés. Les contacteurs K1 et K2 sont
excités.L’actionnement de l’interrupteur de porte de protection S1 et/ou S2 entraîne l’ouverture des
contacteurs K1 et K2.
Le blocage de contacts sur les contacteurs K1 et K2 est détecté par le biais de l’entrée EDM1 et la remise en
marche est empêchée via le module.
Le module signale cette erreur en commutant la sortie Erreur sur TRUE.

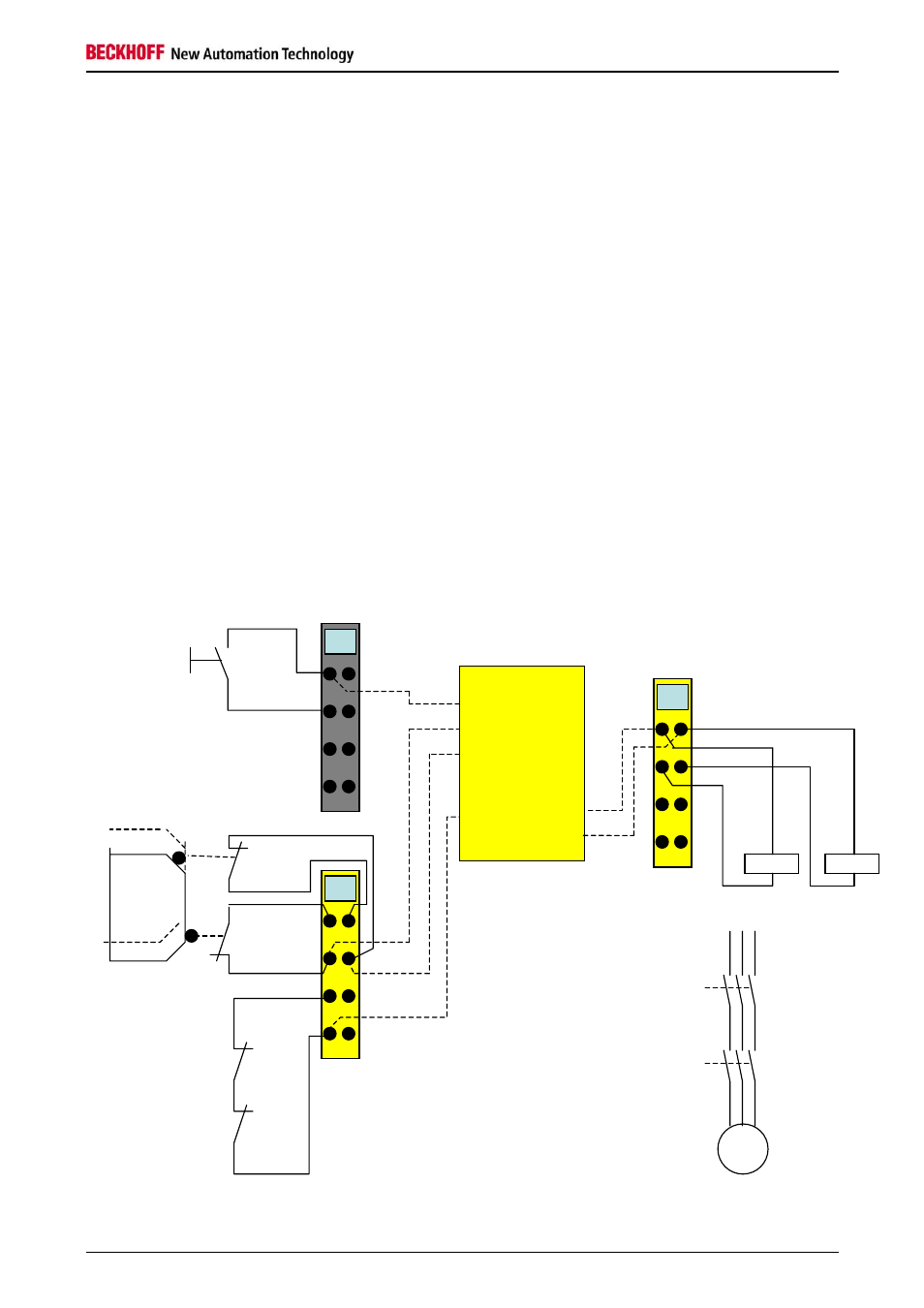

Figure 5-2 : Machine avec une surveillance de porte de protection
FB MON
MonIn2
Restart
KL1904
KL1404
MonOut
MonDelOut
KL6904
K1
K2
K1
K2
M
K1
K2
EDM1
ZU
offen
S1
S2
S3
MonIn1
