Blocs fonctionnels
Blocs fonctionnels pour la KL6904 29
4.5.3 Configuration du bloc fonctionnel MON dans TwinCAT System Manager

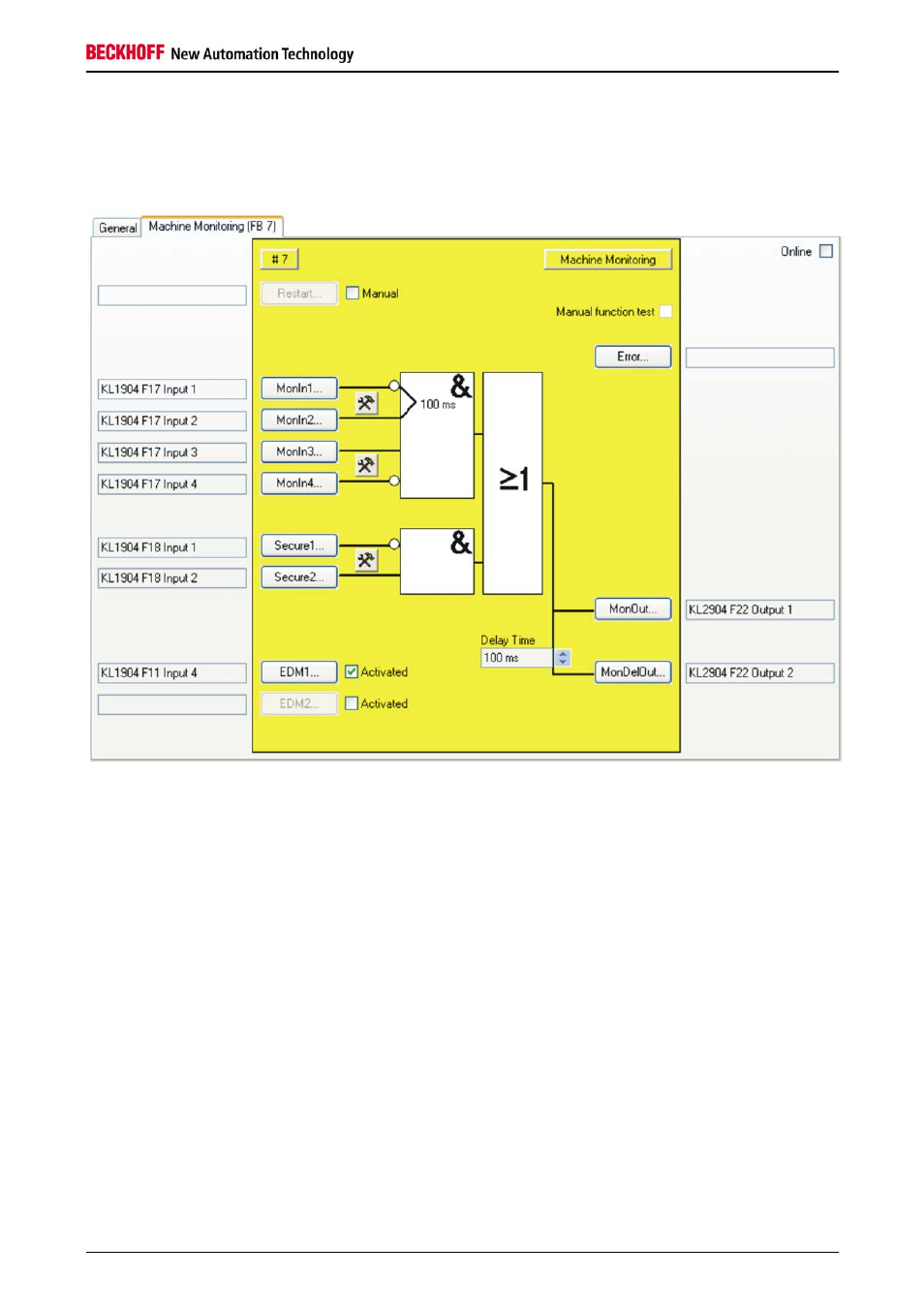

Figure 4-10 : Configuration du bloc fonctionnel MON
La case à cocher « Manuel » à droite du bouton « Redémarrage » permet d’activer le redémarrage manuel.
Le bouton « Redémarrage » ne peut être sélectionné que si le redémarrage manuel a été activé.
Grâce au bouton de réglage à droite en regard de deux entrées MonIn ou Sécurité d’une paire d’entrées, on
peut configurer le comportement de cette paire d’entrées. Les boutons « MonIn(x) » ou « Sécurité(x) » ne
peuvent être sélectionnés que lorsque l’entrée correspondante a été activée ; par défaut, toutes les entrées
sont désactivées.
Les cases à cocher « Activé » à droite en regard des boutons « EDM(x) » permettent d’activer le circuit de
retour correspondant. Les bouton « EDM(x) » ne peuvent être sélectionnés que si le circuit de retour
correspondant a été activé.
Les boutons « Redémarrage », « MonIn(x) », « Sécurité(x) » et « EDM(x) » permettent de lier les variables
d’entrée du bloc fonctionnel MON.
La case à cocher « Contrôle de fonctionnement manuel » permet d’activer le contrôle de fonctionnement
manuel.
Les boutons « Erreur » et « MonOut » et « MonDelOut » permettent de lier les variables de sortie du bloc
fonctionnel MON.
La case de sélection « Durée de décalage » permet de configurer la durée de retard de la sortie
« MonDelOut ».
