Votre poêle à bois doit être relié à une cheminée
de 6” produite en usine ou en maçonnerie. Si
vous utilisez une cheminée d’usine, elle doit être
conforme à la norme UL 103, c’est-à-dire être
de type HT (2 100°F ou 1 150 °C). Il est extrême-
ment important qu’elle soit installée en suivant
les spécifications de son fabricant.
Si vous utilisez une cheminée en maçonnerie, il
est important qu’elle ait été construite en confor-
mité avec la norme de construction américaine.
Elle doit être doublée intérieurement de briques
en argile réfractaire, de tuiles métalliques ou en
terre cuite, scellées ensemble avec du ciment
réfractaire (Les conduits de cheminée ronds sont
les plus efficaces).
Le diamètre intérieur du conduit de cheminée
doit être identique à celui de la sortie de fumée
du poêle. Un conduit trop étroit peut causer
des problèmes de tirage, tandis qu’un trop
gros favorise un refroidissement rapide du gaz,
et de ce fait le dépôt de créosote et de risque
de feux de cheminée. Rappelez-vous que c’est
la cheminée, et non pas le poêle, qui crée un
effet de tirage ; la performance de votre poêle
dépend directement d’un bon tirage de votre
cheminée.
Les recommandations suivantes peuvent être
utiles pour l’installation de votre cheminée :
1. La cheminée doit sortir au-dessus du toit
d’au moins 3’ (90 cm) à partir de son point
de contact avec le plus élevé.
2. La cheminée doit dépasser de 2’ (60 cm)
toute partie du même bâtiment, ou toute
autre construction à une distance de moins
de 10’ (3 m).
3. L’installation d’une cheminée intérieure est
toujours préférable à une cheminée exté-
rieure. Bien sûr la cheminée intérieure sera
par définition plus chaude l’hiver qu’une
cheminée extérieure, étant réchauffée par
l’air ambiant de la maison. De ce fait le gaz
qui y circule refroidira moins vite, réduisant
ainsi le dépôt de créosote et le risque de feux
de cheminée.
4. Le tirage causé par la tendance de l’air
chaud à monter sera plus important avec
une cheminée intérieure.
5. L’utilisation d’un pare-étincelles à l’extrémité
de la cheminée nécessite une inspection
régulière de façon à s’assurer qu’il n’y a pas
d’obstruction qui réduirait le tirage, et il faut
le nettoyer en cas d’utilisation régulière.
CHEMINÉE LISTE DES PIÈCES
Réf.
N° de
pièce
Description Qté.
1 67859 Ensemble soudé, base 1
2 22030
Écran thermique secondaire
(inclus avec 67859)
1
3 22110 Écran thermique (inclus avec 67859) 1
4 68619 Ensemble, enveloppe thermique 1
5 88032 Joint, collier de fumée 1
6 40246 Collier de fumée 1
7 22090 Rideau de fumée 1
8 22171 Attache, rideau de fumée 2
9 40075 Cadre, registre de tirage 1
10 67132 Registre, contrôle de tirage 1
11 25550 Goupille, registre de tirage 1
12 83890 Attache, poussoir 1
13 40100 Revêtement, avant/arrière 3
14 22536 Support de grille 2
15 40102 Cadre de grille 1
16 40101 Grille à charbon 1
17 40045 Secoueur 1
18 40132 Retenue de briques 2
19 89066 Brique réfractaire (4,5 x 9 x 1,25”) 10
20 891940
Ensemble de trappe d’alimentation
(complète)
1
- 40199
Trappe d’alimentation, partie moulée
seulement
-
21 88033 Joint ficelle 3/8” 3.75 ft.
22 891941
Ensemble de trappe de cendres
(complète)
1
- 40289
Trappe de cendres, partie
moulée seulement
-
23 88033 Joint ficelle 3/8” 2.42 ft.
24 83872 Goupille de trappe, courte 1
25 23441 Goupille de trappe, longue 1
26 83102 Boulon, 1/4-20 x 1.25” CS, tête fendue 2
27 40056 Roue de tirage 2
28 83415 Contre-écrou, 1/4-20 2
29 25201 Écran de flamme 2
30 83250 Écrou Kep, 1/4-20 4
31 40509 Poignée de trappe 2
32 89523 Poignée d’ouverture en bois 1
33 22434 Verrouillage de trappe (2 étapes) 1
34 83045 Rondelle plate 2
35 83273 Rondelle d’espacement 1
36 22108 Verrouillage de trappe (fermeture) 1
37 23474 Revêtement du haut 1
38 67444 Bac à cendres 1
6 19
NE RACCORDEZ PAS CETTE UNITÉ SUR
UN CONDUIT DE FUMÉE DESSERVANT UN
AUTRE APPAREIL.
3 pieds min.
2 pieds min.
10 pieds

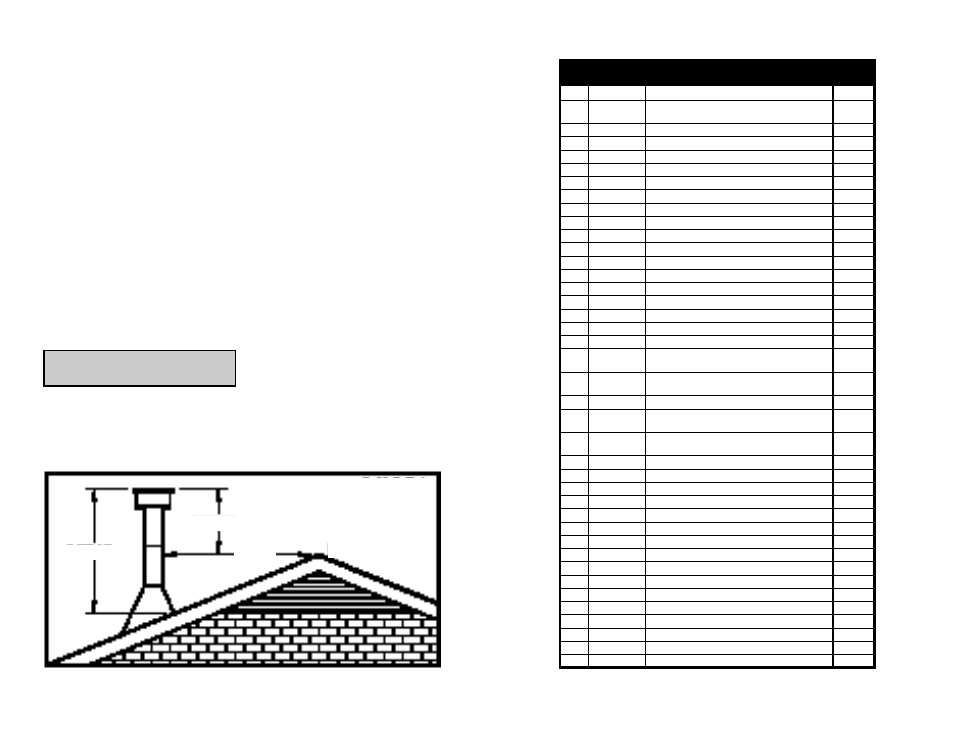

Règle des 2-10-3
Faîte
