CONNEXION À LA CHEMINÉE
Deux types de base de cheminées sont
approuvés pour une utilisation avec du
combustible solide : Celles faites en usine et
celles en maçonnerie.
Ne vous attendez pas à ce que votre poêle ou
votre chaudière crée du tirage. Le tirage n’est
pas fonction de l’appareil de chauffage. Il
dépend totalement de la cheminée. Les poêles
et chaudières modernes sont plus étanches à l’air
et plus efficaces que dans le passé, et de ce fait
demandent plus de tirage. Une dépression d’au
moins 0,05 pouce de hauteur de colonne d’eau
(12,45 Pa) est nécessaire pour un bon tirage, afin
d’éviter un refoulement et un débordement de
fumée, et pour maximiser la performance. Des
jauges pour mesurer le tirage de cheminée
sont disponibles dans les magasins d’appareils
de chauffage, leur achat ou leur location reste
économique.
Les cheminées remplissent deux fonctions, dont
l’une est visible : La cheminée procure le moyen
de faire sortir la fumée et les gaz résultant de la
combustion du carburant. Et de plus, la cheminée
fournit du “tirage”, qui permet que de l’oxygène
soit introduit en permanence dans l’appareil,
afin qu’une combustion correcte soit possible.
IMPORTANT
Votre connecteur de cheminée et le conduit
de cheminée doivent avoir le même diamètre
que la sortie du poêle (6”). Si ce n’est pas le cas,
nous recommandons que vous contactiez votre
revendeur de façon à assurer qu’il n’y aura pas
de problème de tirage.
Le tuyau de poêle doit être en acier aluminié
ou laminé à froid, avec une épaisseur minimale
de 0,021” (0,53 mm). Il est formellement interdit
d’utiliser de l’acier galvanisé.
Votre tuyau de poêle doit être monté de façon
à ce que sa section mâle (extrémité à bord
rabattu) soit orientée vers le bas. Cela permettra
à la condensation de la fumée de revenir dans
le poêle. Fixez ensemble toutes les sections avec
trois vis à métaux équidistantes, et étanchéifiez
chaque jonction avec du ciment à calorifère.
Le tuyau doit être court et droit. Toutes les
sections installées horizontalement doivent
présenter une pente d’au moins 1/4 de pouce
par pied (2 %), avec leur partie la plus haute du
côté de la cheminée.
Pour assurer un bon tirage, la longueur totale
du tuyau de couplage ne doit pas dépasser 8 à
10’ (2,44-3,05 m) (Sauf dans les cas d’installation
verticale, de style toit cathédrale, où le système
d’évacuation de fumée peut être bien plus long
et raccordé sans problème à la cheminée au
plafond de la pièce).
Il est recommandé de ne pas utiliser plus de
deux coudes à 90° car cela réduirait le niveau
de tirage naturel. L’utilisation de coudes
côtelés (non-ajustable) est préférable car leur
étanchéité à l’air est meilleure.
Vous devez garder au moins 18 pouces (46 cm)
d’écart entre tout tuyau horizontal et le plafond.
Le tuyau ne peut pas s’étendre à l’intérieur
du conduit de cheminée. Le connecteur de
cheminée ne doit pas traverser de grenier,
de combles, de placard ou tout volume clos,
plancher, cloison ou construction combustible.
Quand il y a passage au travers d’un mur ou
d’un plafond de construction combustible,
l’installation doit être conforme à la norme
d’installation CAN/CSA-B365, concernant les
appareils et équipements brûlant du carburant

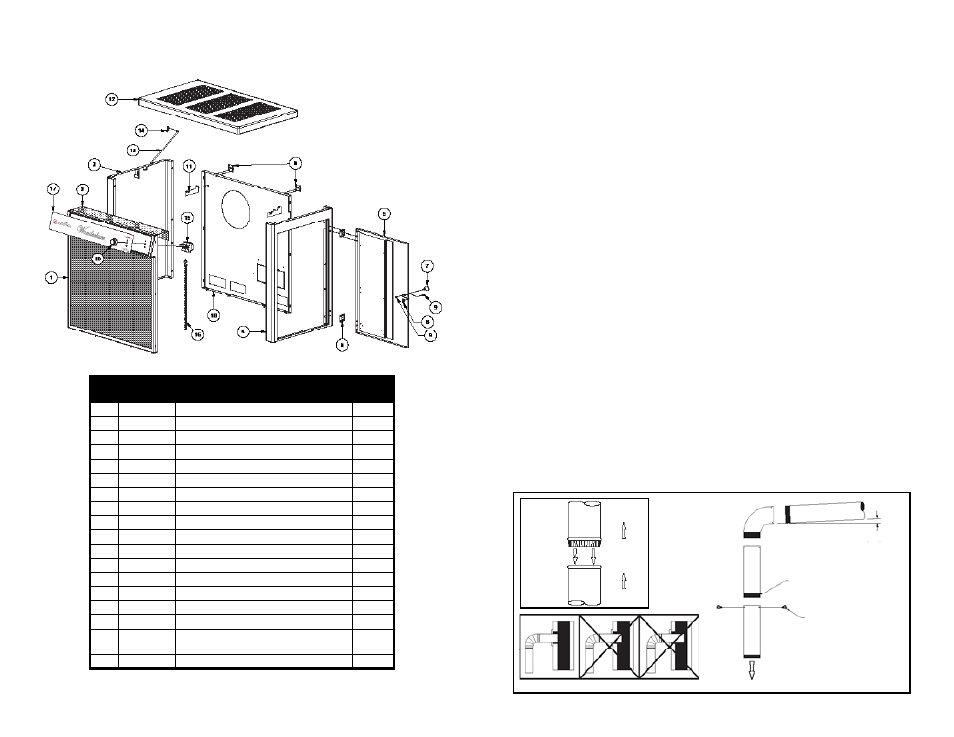

solide. DIAGRAMME/LISTE DES PIÈCES EXTÉRIEURES
Réf.
N° de
pièce
Description Qté.
1 67725P Panneau, avant de carter - étain 1
2 23477 Écran thermique, haut 1
3 67967B Carter, gauche 1
4 67968B Encadrement, trappe 1
5 67969B Trappe, carter 1
6 89065 Charnière, trappe 4
7 89635 Bouton, trappe 1
8 83093 Verrouillage, ressort 1
9 83005 Vis à métaux #10-24 x 1/2, PH HD 2
10 69557B Arrière, carter 1
11 21063 Entretoise, arrière 2
12 67966B Dessus, carter 1
13 21593 Support, charnière 1
14 83833 Attache, charnière 1
15 67743 Ensemble, thermostat 1
16 69271 Ensemble chaîne et femoir 1
17 851886
Plaque, tableau de commandes -
Wonderluxe
1
18 89687 Bouton, thermostat 1
5 20
Installez la
partie à bord
rabattu côté
poêle.
Sens de
circulation des
gaz de
combustion
CORRECT INCORRECT INCORRECT
Pente de 1/4 de pouce par pied
Partie male vers le bas
3 vis
Vers le poêle
