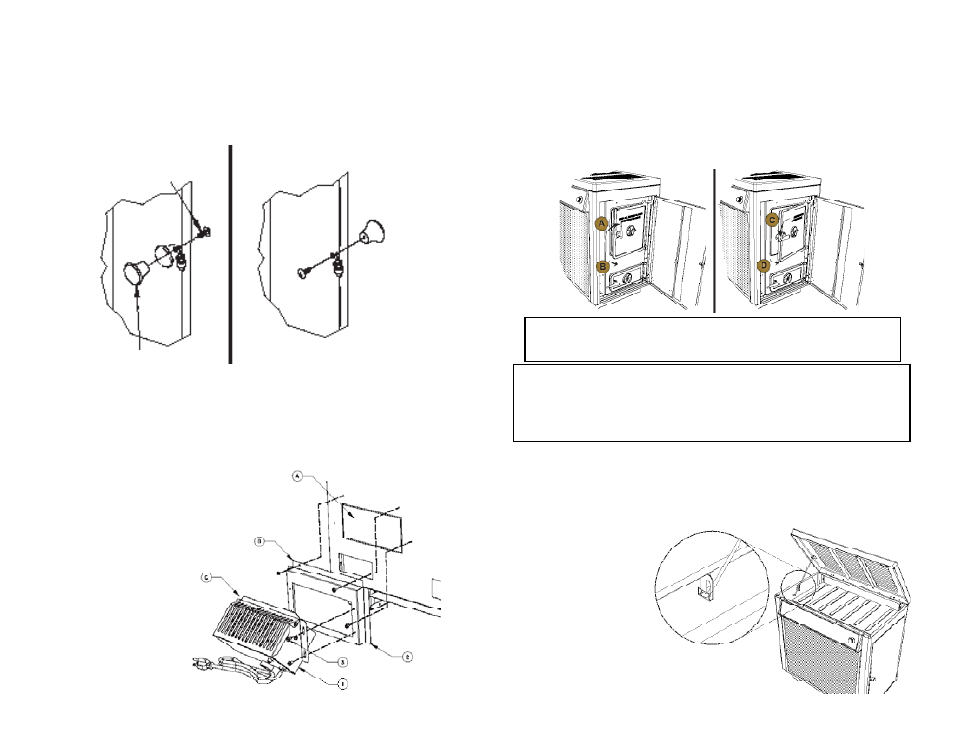

MONTAGE DU BOUTON DE TRAPPE DE CARTER
Le bouton de trappe de carter est monté des-
sus à l’intérieur pour faciliter l’expédition, il faut
donc l’enlever et le réinstaller pour qu’il soit
fonctionnel.
Pour ouvrir la trappe du carter, placez votre
main sous l’enveloppe de carter (du côté droit
de la trappe) et poussez la trappe pour l’ouvrir. SUIVEZ CES INSTRUCTIONS POUR LE MONTAGE
DU BOUTON DE TRAPPE :
1. Ôtez la vis à métaux et le bouton de trappe.
2. Mettez le bouton à l’extérieur de la trappe de
carter, réinstallez la vis à métaux et serrez en
faisant attention de ne pas arracher de filets à
la poignée en plastique.
MONTAGE DE SOUFFLANTE DE PIÈCE CB36
AVIS : La CB36 est un équipement standard
pour le modèle B2350B. Si vous souhaitez
acheter un ensemble, vous pouvez contacter
votre revendeur pour les détails, ou l’obtenir
directement depuis la U.S. Stove Company.
INSTALLATION
1. Enlevez le panneau (A) en utilisant des cis-
ailles de ferblantier ou avec un marteau et
un ciseau, en faisant attention pour ne pas
déformer la surface de montage.
2. Fixez le boîtier de montage de soufflante (B)
à l’arrière de l’unité en utilisant les quatre (4)
vis #10 fournies.
3. Puis montez l’ensemble de soufflante avec
les quatre (4) vis qui restent.
FONCTIONNEMENT
1. En tournant le bouton de com-
mande du rhéostat en sens ho-
raire vous démarrez la soufflante
(ON).
2. Quand elle est démarrée la souf-
flante tourne à grande vitesse
(HIGH), puis quand le bouton est
tourné en sens horaire elle réduit
sa vitesse.
3. Tournez le bouton en sens anti-
horaire pour arrêter la soufflante
(OFF).
Suivez ces instructions pour faire fonctionner votre unité en toute
sécurité en manipulant la trappe de chargement.
REMARQUE:
DURANT L’OUVERTURE ET LA FERMETURE DES TRAPPES D’ALIMENTATION ET DE CENDRES,
IL PEUT SEMBLER QUE SON AJUSTEMENT EST “TROP SERRÉ”. QUAND LE POÊLE EST ALLUMÉ,
LE JOINT SE PLACE OU SE FAIT DE LUI-MÊME DANS LA TRAPPE. L’AJUSTEMENT ÉTROIT EN
USINE ET AVANT LE PREMIER ALLUMAGE DU POÊLE A POUR BUT D’ASSURER UNE BONNE
ÉTANCHÉITÉ PAR LA SUITE APRÈS QUE LE JOINT “SE SOIT FAIT”.
INSTRUCTIONS POUR L’OPÉRATION DE VERROUILLAGE
EN DEUX ÉTAPES
REMARQUE:
LE NOUVEAU MÉCANISME DE VERROUILLAGE EST CONFORME AUX NORMES ET
PROCURE PLUS DE SÉCURITÉ POUR L’UTILISATEUR DE CE POÊLE.
1. Tournez la poignée en sens horaire jusqu’en
position 12 heures (A), tirez la trappe ouverte
jusqu’à ce que vous engagiez la deuxième
étape (B).
2. Maintenez la trappe dans cette position
pendant environ 10 secondes.
3. Puis pour ouvrir la trappe, tournez la poignée
en sens antihoraire jusqu’en position 9 heures
(C), et continuez de tirer la trappe ouverte
(D).
4. Pour fermer et verrouiller la trappe, inversez
les étapes 1 à 4.
COMMENT OUVRIR LE COUVERCLE SUPÉRIEUR
ATTENTION! N’OUVREZ PAS OU NE FERMEZ PAS LE HAUT QUAND LE POÊLE EST CHAUD!
Pour ouvrir, prenez le haut à l’avant ou à
chaque coin et levez-le complètement
jusqu’à ce que la tige de support arrête le
mouvement. Puis rabaissez
doucement le haut permettant
à la tige de support de s’installer
dans le creux. Pour fermer, levez le haut pour faire ressortir
la tige de support du creux. Tirez la tige vers
l’avant et abaissez le couvercle en position
fermée.
12 13
Attention! Faites passer le cordon
d’alimentation à distance de toute source de
chaleur et des zones à trafic intense.
VIS À MÉTAUX
BOUTON DE TRAPPE DE CARTER
