Manuel d'instructions CVMk2
CONFIGURA
TION
4.7.6.2. Configuration des sorties analogiques ± 5mA

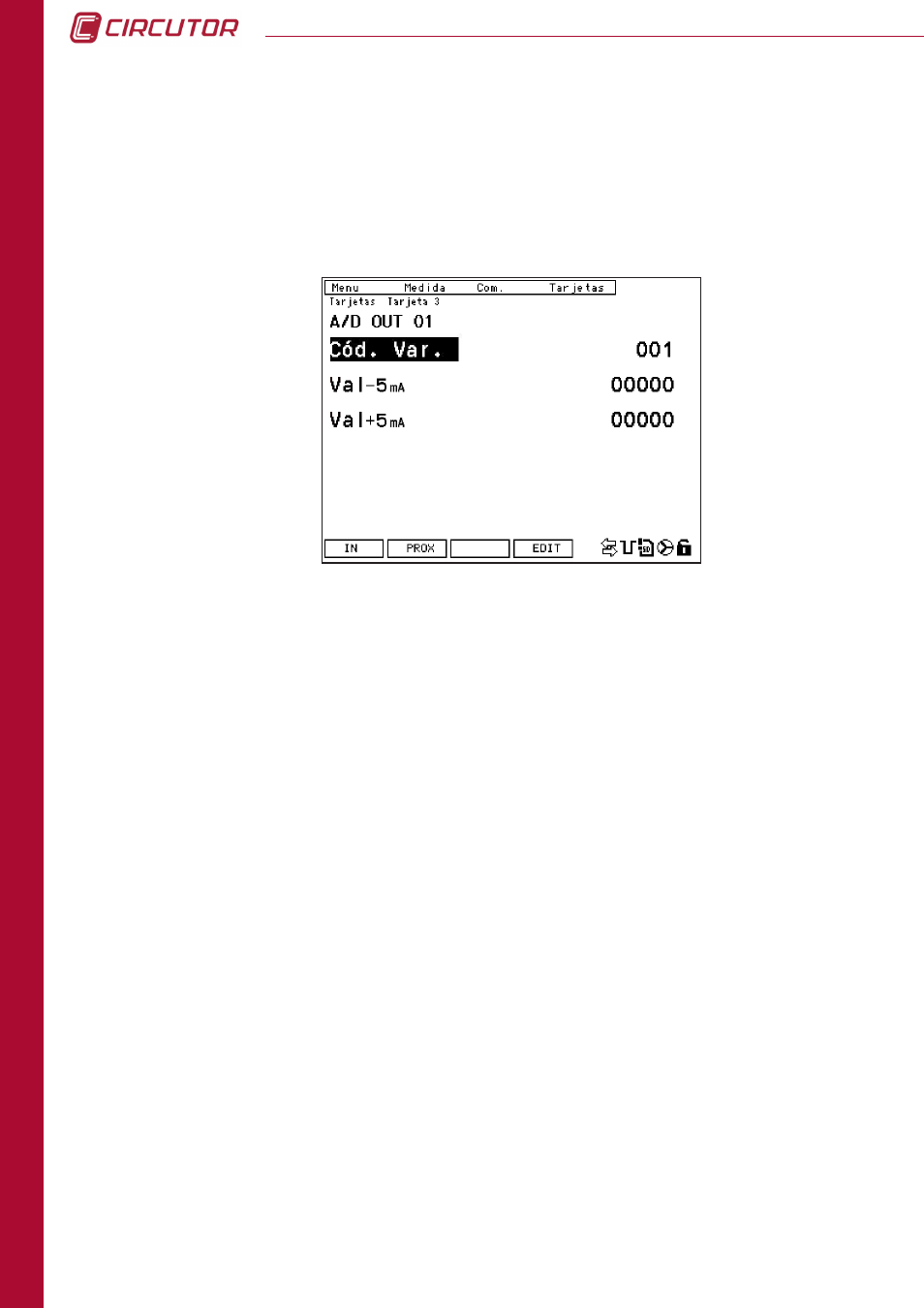

L’écran de configuration des sorties analogiques de la carte est tel que montré sur la
figure :
L
es paramètres de configuration des sorties analogiques sont :
CODE.var
:
Code de la variable électrique instantanée que l’on souhaite assigner à la sortie
(voir chapitre 8.3 Carte de mémoire Modbus pour voir les codes de toutes les variables). Le
code d’énergie n’est pas permis.
val -5 mA
: Sélection de la valeur inférieure de l’échelle pour la sortie de -5 mA.
val +5 mA
: Sélection de la valeur du fond d’échelle pour la sortie de 5 mA.
Les touches de fonction nous montrent les options suivantes dans le mode d’édition :
ESC
: Quitter l’écran actuel sans sauvegarder les modifications.
OK
: Confirme et enregistre les modifications réalisées.
Les différentes touches qui apparaissent sur cet écran sont :
prox
: Augmente le nombre de sorties jusqu’à un maximum de 4 (A/D OUT 04). ). En appuyant
à nouveau, revient à la sortie 01 (A/D OUT 01).
dIg
: Depuis tout écran, appuyer sur cette touche pour aller à l’ écran de configuration des
alarmes (section 4.7.6.3 Configuration des alarmes)
EDIT
: Appuyer pour accéder au menu d’édition. Avec les flèches de déplacement, on
sélectionne le paramètre que l’on souhaite modifier (en gras). Entrer en appuyant sur SET.
