40
Manuel d'instructions CVMk2
CONFIGURA
TION

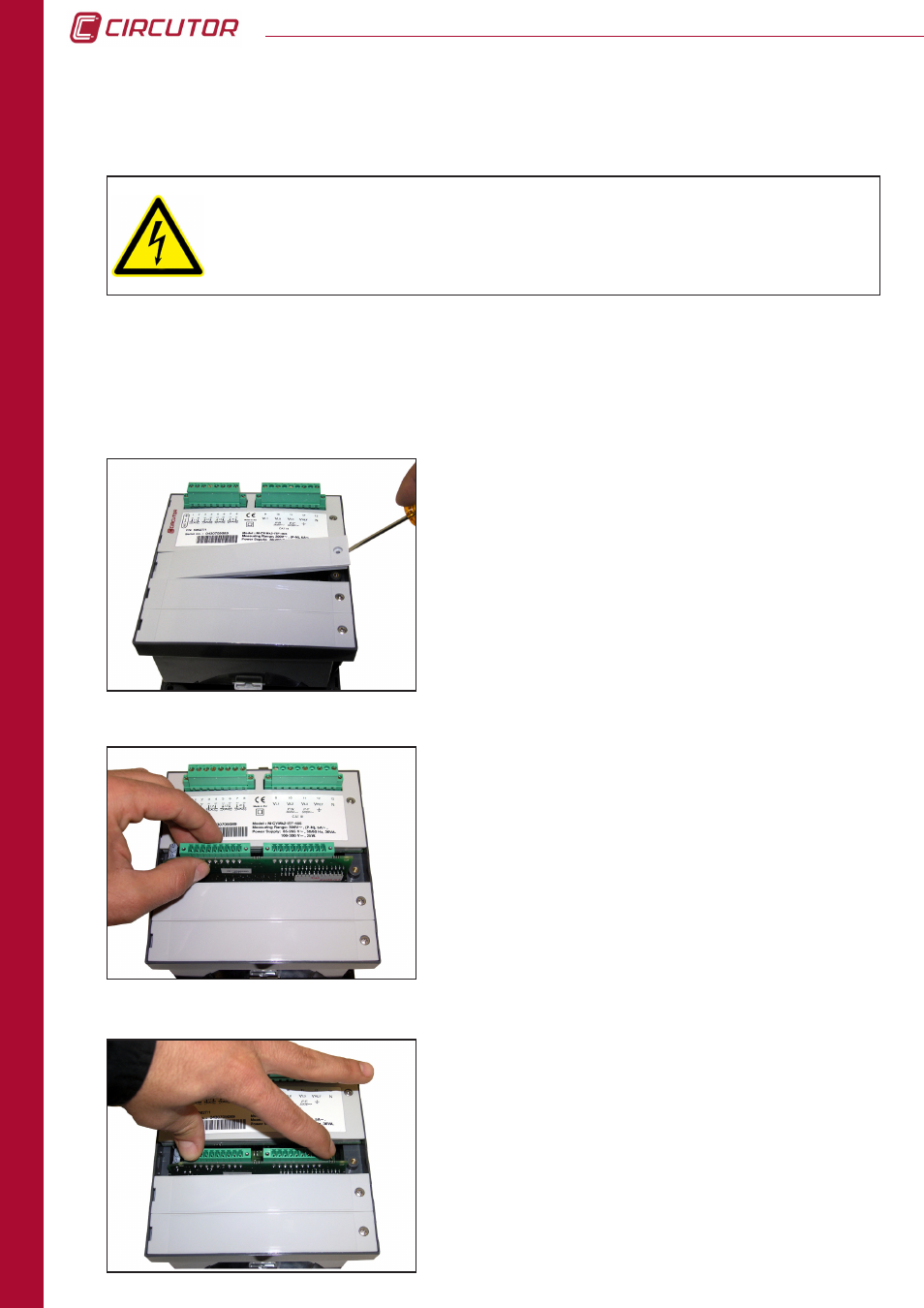

4.7 CARTES D’EXPANSION
4.7.0. INSERTION DES CARTES D’EXPANSION.
Pour procéder à l’insertion d’une carte d’expansion dans le CVMk2 il faut suivre la procédure
suivante. Prendre en compte que les images se réfèrent à l’insertion d’une carte d’expansion
dans le slot (position) 1. Celle immédiatement inférieure est la position/slot 2 et la plus éloignée
des bornes de connexion, est la position/slot3.
Insérer la carte en la glissant entre les guides
latéraux
Exercer une pression avec précaution pour assurer
la connexion correcte de la carte d’expansion sur la
plaque base du CVMk2.
Déconnecter l’alimentation de l’équipement.
Dévisser la vis et extraire le couvercle de protection
Avant d’effectuer toute opération de maintenance, réparation ou manipulation
de l’une quelconque des connexions de l’équipement, il faut déconnecter
l’appareil de toute source d’alimentation, tant d’alimentation que de mesure.
La manipulation de l’équipement avec une alimentation est dangereuse et peut
provoquer des dommages irréparables sur l’équipement.
