Les différentes touches qui apparaissent sur cet écran sont :
prox : Augmente le numéro d’entrée jusqu’à un maximum de 8 ( A/D IN 08 ). En appuyant à
nouveau, on revient à l’entrée 01 ( A/D IN 01 ).
OUT : Depuis tout écran des entrées, appuyer sur cette touche pour accéder à l’écran de
configuration des sorties (section 4.7.3.1).
EDIT : Appuyer sur cette touche pour accéder au menu d’édition des paramètres. Avec les
flèches de déplacement, on sélectionne le paramètre que l’on souhaite modifier (il apparaît en
gras) et on accède aux paramètres en appuyant sur
SET .
4.7.3.3. Configuration d’entrées analogiques.
Les paramètres de configuration des sorties analogiques sont :
échelle : Rang souhaité sur l’entrée. Sélectionner entre 0...20 ma ou 4...20 ma.
zéro : Valeur que l’on souhaite afficher sur le point zéro de la droite (4 ou 20 ma).
fond éch .: Valeur que l’on souhaite afficher lorsqu’il existe 20 ma à l’entrée.
pos. dec .: Position du point décimal.
Sur l’écran d’édition des paramètres, les touches suivantes apparaissent :
ESC : Quitter l'écran actuel sans sauvegarder les modifications.
OK : enregistrer les modifications réalisées et quitter l’écran d’édition.

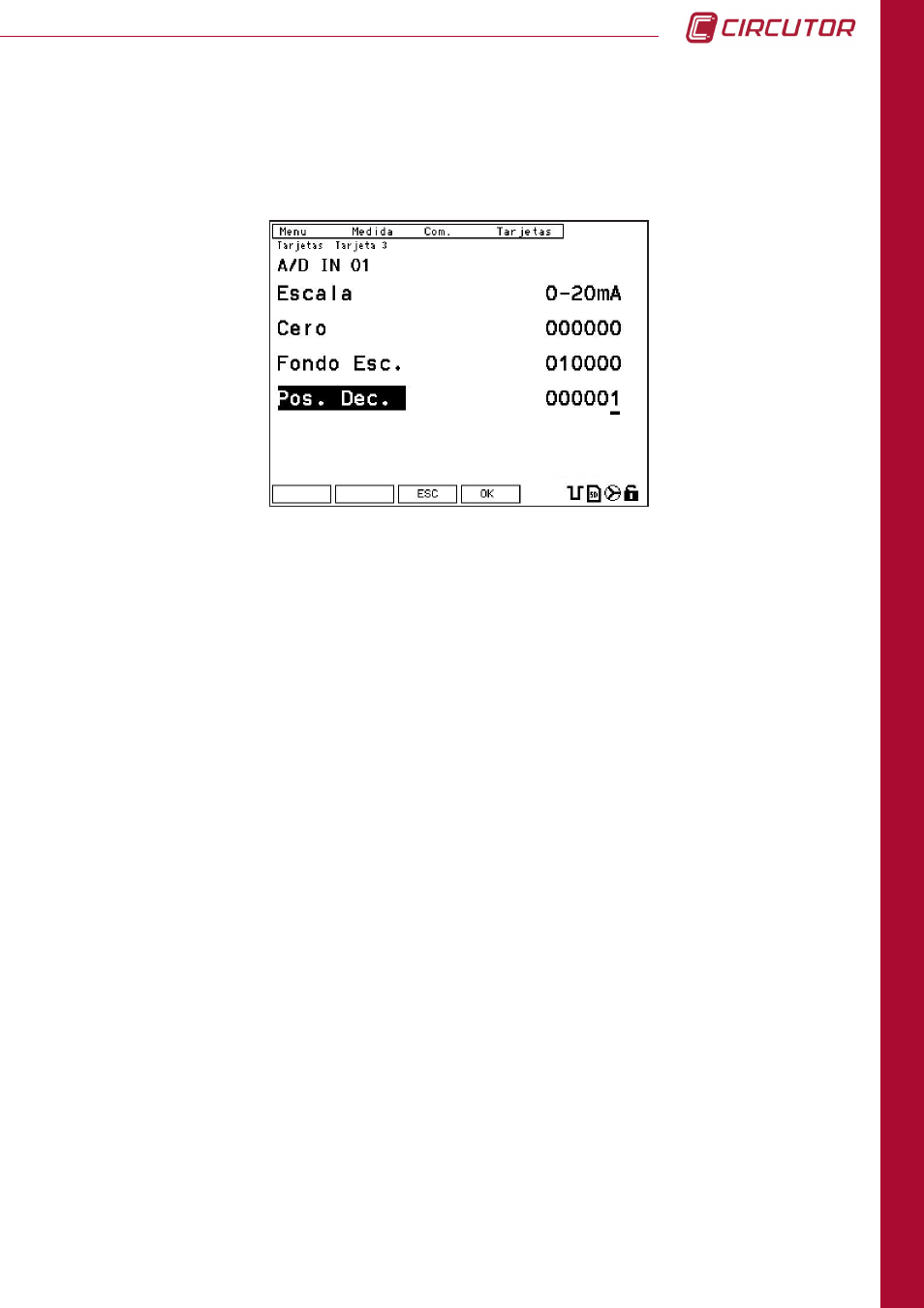

L’écran de configuration des entrées analogiques de la carte est comme montré sur la figure :
