147
Manuel d'instructions CVMk2
CARACTÉRISTIQUES
10.3 AUTRES TITRES

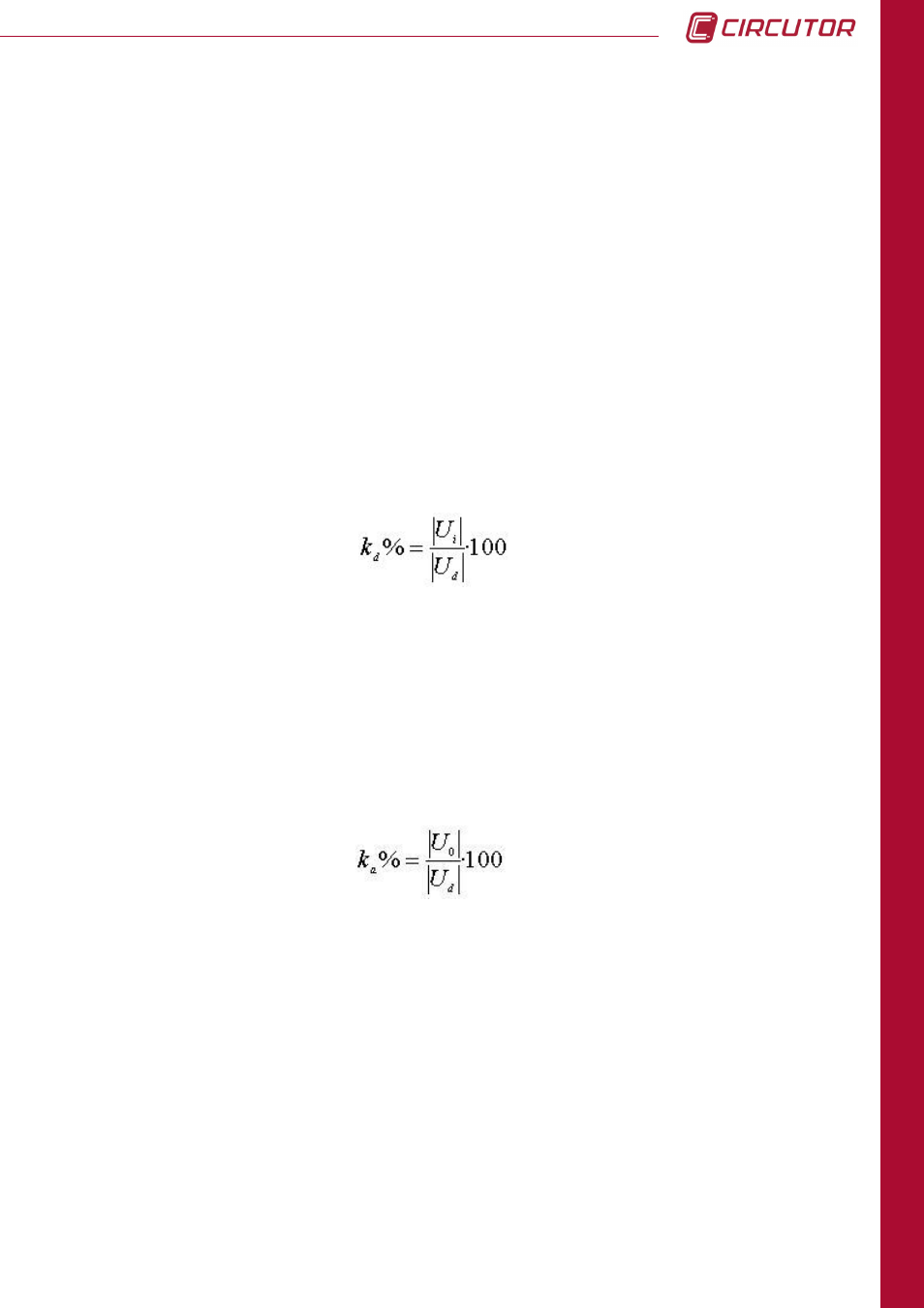

10.3.1 COEFFICIENT DE DÉSÉQUILIBRE (KD)
Le coefficient de déséquilibre (Kd) est la relation entre les amplitudes des composants de la
séquence directe et inverse.
10.3.2 COEFFICIENT D’ASYMÉTRIE (KA)
Le coefficient d’asymétrie (Ka) est la relation entre les amplitudes des composants de la
séquence directe et homopolaire. Les composants de séquence homopolaire sont zéro si le
neutre n’existe pas.
10.3.3 FLICKER
On entend par flicker la variation de la valeur efficace ou l’amplitude de la tension dans un rang inférieur
à 10% de la valeur nominale. Cette variation de l’amplitude de la tension produit une fluctuation du flux
lumineux sur les lampes, induisant à son tour l’impression d’instabilité dans la sensation visuelle (effet
de clignotement visuel).
Le flicker dépend fondamentalement de l’amplitude, de la fréquence et de la durée des variations de la
tension et il est exprimé comme le changement de la tension rms divisé par la tension moyenne rms.
Il se produit dans un rang de fréquences qui va de 0,5 à 25 Hz, en démontrant par des essais, que
l’œil est très sensible à des fréquences modulatrices dans le rang de 8 à 10 Hz avec des variations de
tension dans le rang de 0,3 à 0,4 % de la magnitude à ces fréquences.
Pour réaliser les calculs de qualité de réseau que réalise le CVMk2 on applique la méthode
des composants symétriques, imaginée par Fortescue et Stokvis.
Cette méthode compare les phaseurs sous une forme vectorielle, en prenant en compte le
déphasage et le module. Elle est utilisée tant en tension qu’en courant.
Pour indiquer le degré de déséquilibre d’un système, deux coefficients sont utilisés, le
coefficient de déséquilibre et le coefficient d’asymétrie.
