42
Manuel d'instructions CVMk2
CONFIGURA
TION

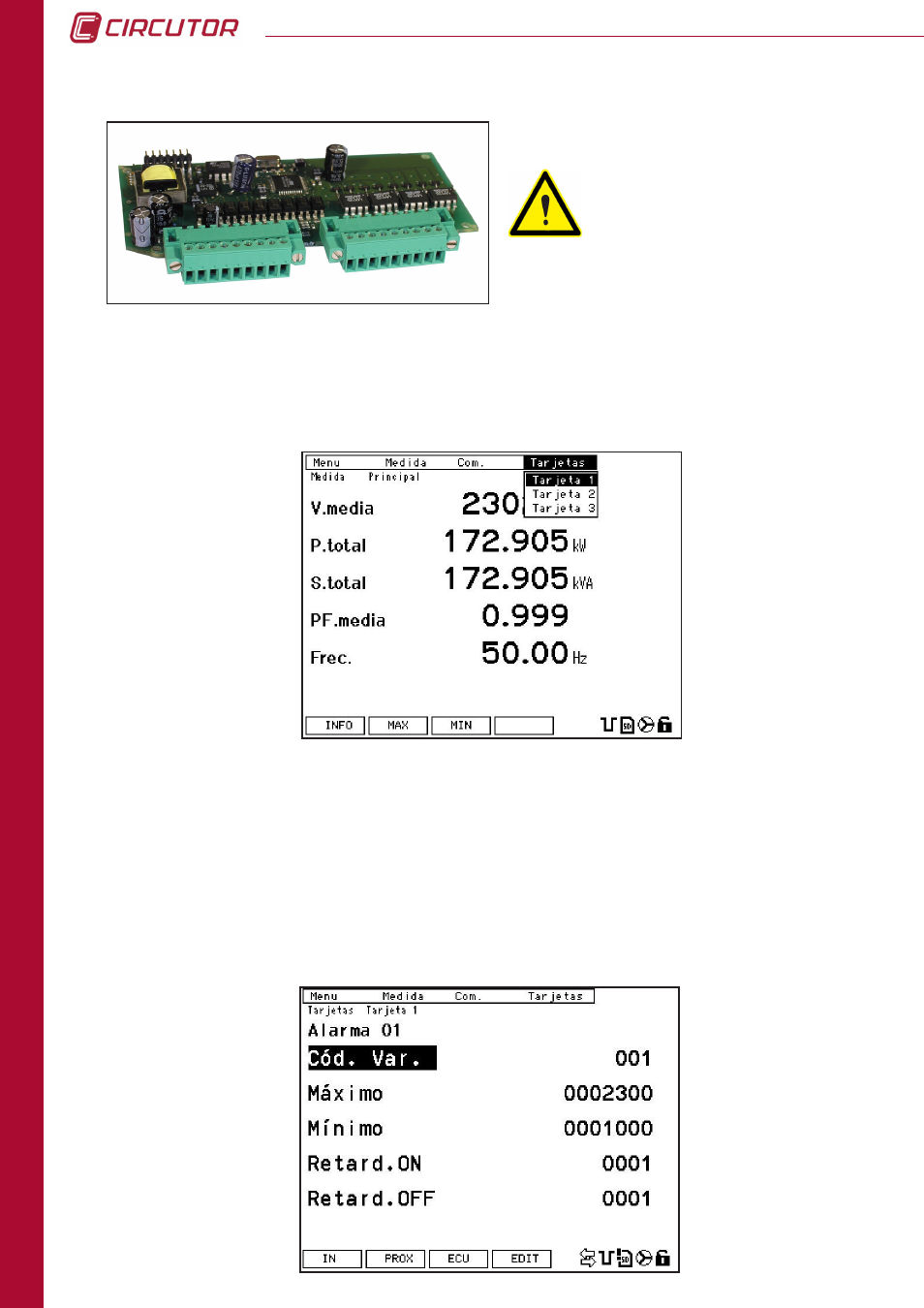

4.7.1 - 8 ENTRÉES ET 8 SORTIES NUMÉRIQUES
Pour accéder à la configuration de la carte de 8 entrées et 8 sorties numériques, il faut entrer
dans le menu de configuration (menu ---> config.) et sélectionner la position où la carte est
insérée sur le menu CARTES.
Pour modifier les paramètres de la configuration de la carte, il faut appuyer sur la touche EDIT
(F4).
Les paramètres qui sont configurés sur l’écran des alarmes ont différentes significations en
fonction de la variable électrique sélectionnée sur la ligne de configuration Code. Var.
(voir chapitre 8.3 carte de mémoire modbus pour voir les codes de toutes les variables)
Deux types de variable électrique sont distingués pour configurer une alarme.
Un type de variable est une valeur instantanée mesurée ou calculée par l’analyseur. (type a).
- Un autre type de variable est celle d’énergie à laquelle est assignée une sortie d’impulsions
(type b).
Un exemple de ce type de variable peut être l’énergie active consommée (kW•h) avec code
de variable 129.
Lire section 4.7.0 Insertion de
cartes d’expansion.
