Manuel d'instructions CVMk2

INST

ALLA

TION

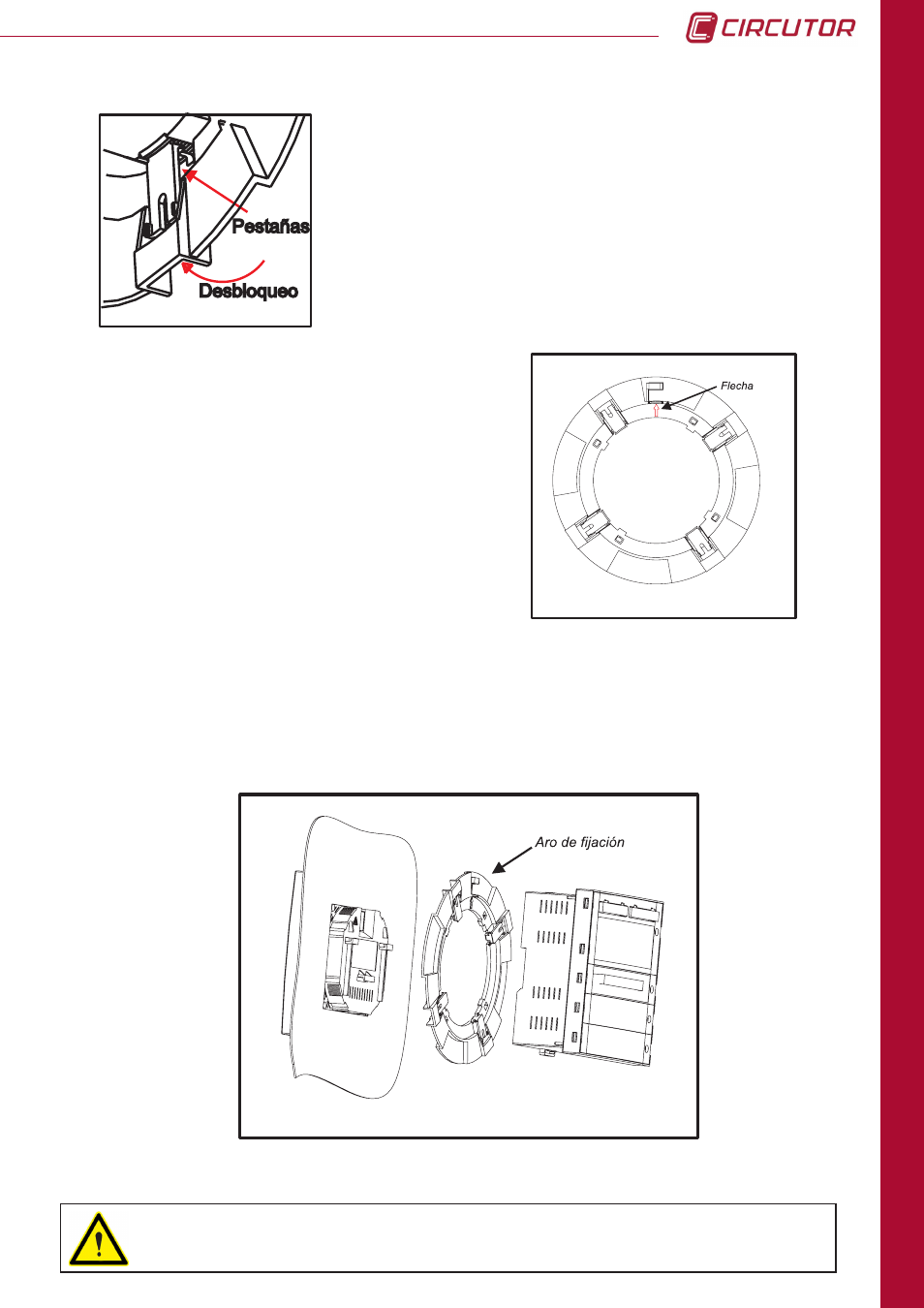

La flèche doit signaler ver le haut, comme l’indique

la figure et doit coïncider avec la flèche qui se trouve

sur la partie arrière de l’afficheur ou écran. La flèche

indique la sortie du flexible RJ-45 de communications

et alimentation de l’écran.

La figure montre un agrandissement de l’image antérieure.

Le mouvement de blocage et déblocage des brides de la

bague de fixation de l’écran du CVMk2, est montré en détail

Le schéma de montage est montré sur la figure suivante. L’unité de mesure peut être montée

à la suite de la bague, derrière l’écran ou elle peut être aussi installée sur le rail DIN en

communiquant avec l’écran à travers un câble de communication et alimentation transparente

Rj-45. (voir tableau 3.1 description physique).

Pour l’installation de l’écran sur panneau comme décrit à la section 2.3, il faut

utiliser une surface plate dans une enveloppe de type 1.
