Información de diseño

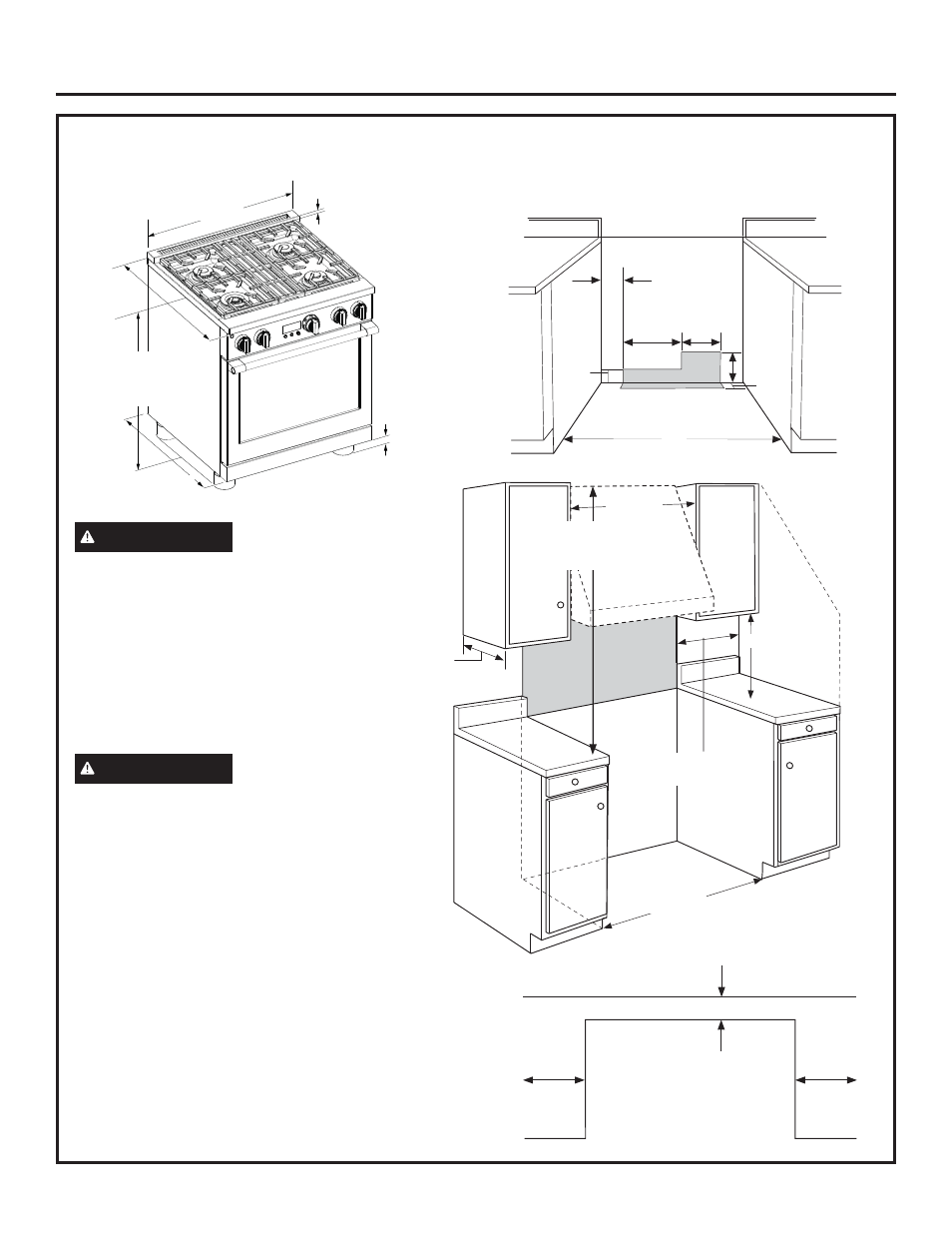

DIMENSIONES Y ESPACIOS DEL PRODUCTO
Modelos de estufa de 30” de ancho
3” Min. 3” Min.
Isla de Esculturas
Vista desde arriba
2-1/2” Min.
ADVERTENCIA
Las instalaciones sin
capucha requieren un mínimo de 48” respecto de
elementos combustibles. Una instalación de capucha
a medida con superficies expuestas horizontales
combustibles debe contar con una función de
encendido automático. Consulte las instrucciones
de instalación de la capucha para obtener espacios
específicos de las capuchas.
La superficie de toda la pared trasera sobre la
estufa y debajo de la campana deberá estar cubierta
con un material no combustible tal como metal,
azulejos de cerámica, ladrillo, mármol u otra piedra.
PRECAUCIÓN
Para evitar que una
corriente de aire afecte el funcionamiento del
quemador, selle todas las aberturas sobre el piso
debajo del electrodoméstico y detrás de la pared
del mismo.
** De acuerdo con lo definido por el National Fuel Gas Code (Código
Nacional de Gas Combustible) (ANSI Z223.1/CSA B149.1, Edición
Actual). Los espacios de despeje para materiales no combustibles
no están dentro del alcance del ANSI Z21.1/CSA 1.1 y no están
certificados por CSA. Los espacios de despeje inferiores a 12”
deberán ser aprobados por los códigos locales y/o por la autoridad
con jurisdicción.
ESPACIOS ADICIONALES:
Deje un espacio mínimo de 12” respecto de una pared
adyacente sobre cada lado.
Las áreas de trabajo adyacentes a la estufa deben contar con
un espacio mínimo de 18” entre el mostrador de encimera y la
parte inferior del gabinete de pared.
Para la instalación de la isla, deje un espacio mínimo de 2-½”
entre la abertura y el extremo trasero de la mesada y un
mínimo de 3” entre la abertura y los extremos laterales de la
mesada (ver la vista superior).
Parte posterior
30”
4-5/8”
11-3/8” 9-3/8”
Gas/
electricidad
6”
2”
3”
Ubicaciones de los servicios públicos
18” mínimo
16”
máx.
30” mínimo
Material no
combustible **
12” mínimo
sobre cada
lado
12” mínimo respecto
de una pared
adyacente 48” mínimo
respecto de
elementos
combustibles
28-1/2” Profundidad
hasta el frente de la
puerta
1”
Mostrador de
encimera a
superficie de
cocción Ancho
de 29-7/8”
3-1/4”
a 4-3/4”
Altura de la placa
de protección/pata
Altura hasta el borde de
35 ¼” (88,26 cm) a 36 ¾”
(90,8 cm). El borde deberá
estar al nivel o más alto
que la mesada.
Profundidad
de 29 3/8”
hasta el
Frente de la
Media Caña
30” mínimo
