31-2000666 Rev. 2
5
Caractéristiques

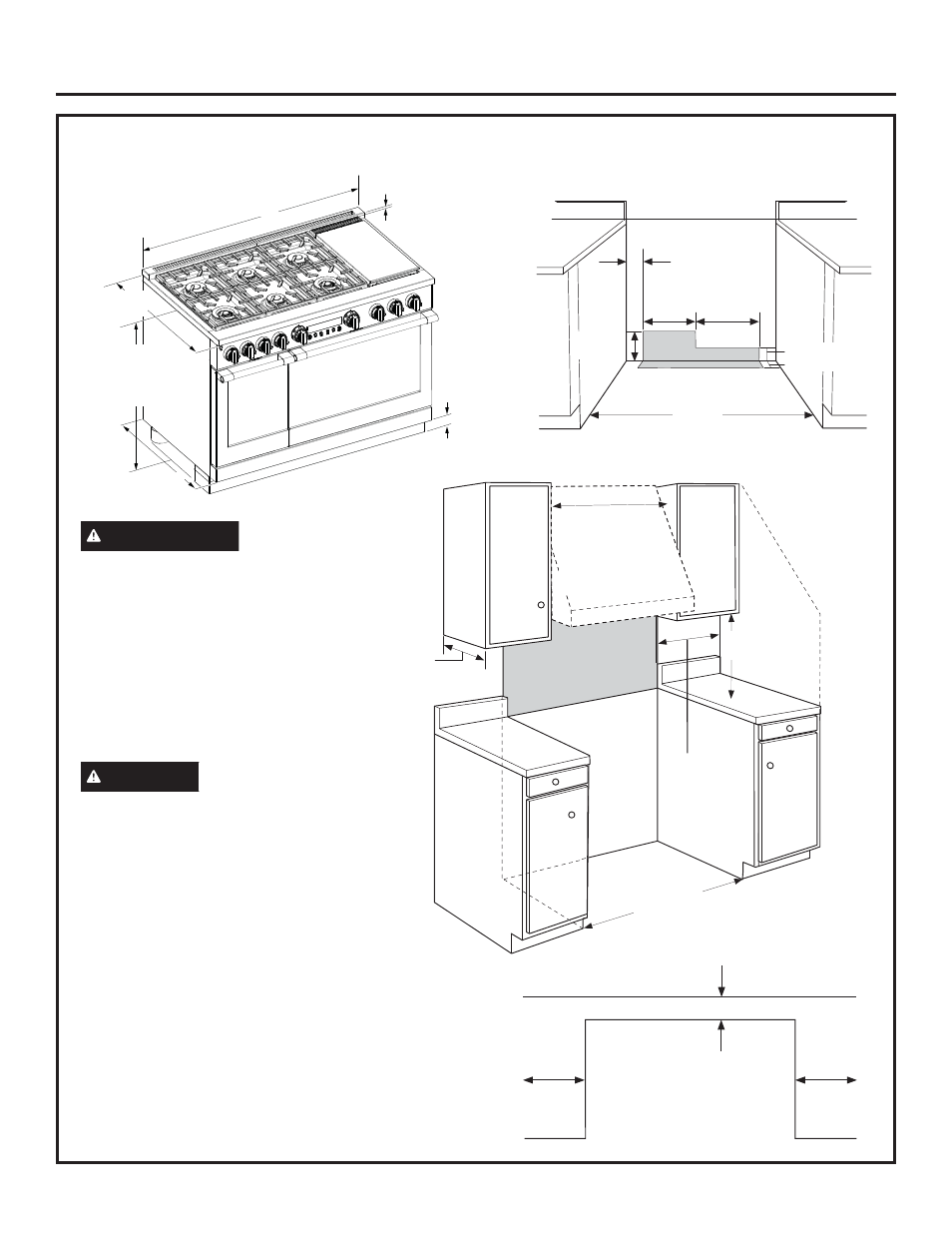

DIMENSIONS DU PRODUIT ET ESPACES DE SÉPARATION
Modèles de cuisinière 121 cm (48”)
16”
(40,64 cm) max.
48’’
(121 cm) min.
30 cm (12”) au
moins par rapport
au mur adjacent.
Matériau
ignifuge **
48”
(121 cm)
8”
(20,32 cm)
11”
(27,9 cm)
21”
(53,3 cm)
Gaz/
Electricité 6-1/2”
(13,97 cm) 3” (7,6 cm)
2” (5 cm)
Emplacements de raccord universels
48 po ( cm)
minimum
Hotte à évacuation
requise pour le
modèle ZDP486
18”
(45,7 cm) Min.
7,6 cm
(3 po) Min.
7,6 cm
(3 po) Min.
Île découpe
Vue d’en haut
6,3 cm (2-1/2 po) Min.
AVERTISSEMENT
Une hotte à évacuation
adéquate est requise pour le modèle ZDP4846.
Il est possible d’installer une hotte spéciale à
proximité d’éléments horizontaux inflammables
dans la mesure où celle-ci dispose d’une fonction
de mise en marche automatique. Pour obtenir les
spécifications d’espace pour d’autres installations
pourvues d’une hotte, veuillez vous reporter aux
instructions fournies avec celle-ci.
La surface de la totalité du mur arrière au-dessus
de la cuisinière et au-dessous de la hotte doit être
recouverte d’un matériau incombustible tel que métal,
carreau de céramique, brique, marbre ou autre pierre.
ATTENTION
Afin d’éviter que les courants
d’air ne gênent le fonctionnement du brûleur,
scellez toutes les ouvertures dans le plancher
sous l’appareil et derrière la paroi de celui-ci.
** Selon la définition du National Fuel Gas Code (ANSI Z223.1/
CSA B149.1,édition courante). Les dégagements à partir des
matériaux incombustiblesne sont pas du ressort de la norme
ANSI Z21.1/CSA 1.1 et ils ne sont pas certifiés par la CSA.
Les dégagements inférieurs à 30,5 cm (12 po)doivent être
approuvés d’après les codes locaux et/oupar les autorités
compétentes.
ESPACES SUPPLÉMENTAIRES :
Prévoyez un espace minimum de 30 cm (12”) par rapport au
mur adjacent sur chaque côté.
Les espaces de transit autour de la table de cuisson doivent
être séparées par un espace d’au moins 45,7 cm (18”) entre le
plan de travail et le bas du placard mural.
Pour une installation en îlot, maintenir une distance minimum de
6,3 cm (2 ½ po) entre le bord et le dos du comptoir et 7,6 cm
(3 po) minimum sur les côtés du comptoir (voir vue de dessus).
Minimum
12” (30,4
cm) de
chaque
Dos
35 1/4 po (88,26 cm) à
36 3/4 po (90,8 cm) de
haut jusqu’à la moulure.
La moulure est à égalité
du dessus du comptoir
ou plus haute.
28-1/2” (72,39 cm)
Profondeur jusqu’à
l’avant de la porte
29 3/8 po (74,6 cm)
de profond jusqu’au
devant du nez
Plinthe/
Hauteur de
pied
3-1/4”
(6,98 cm)
à
4-3/4”
(8,25 cm)
47-7/8”
(117,15 cm)
de largeur
1”
(2,54 cm)
Plan de travail
à surface
de cuisson
