31-2000666 Rev. 2

5

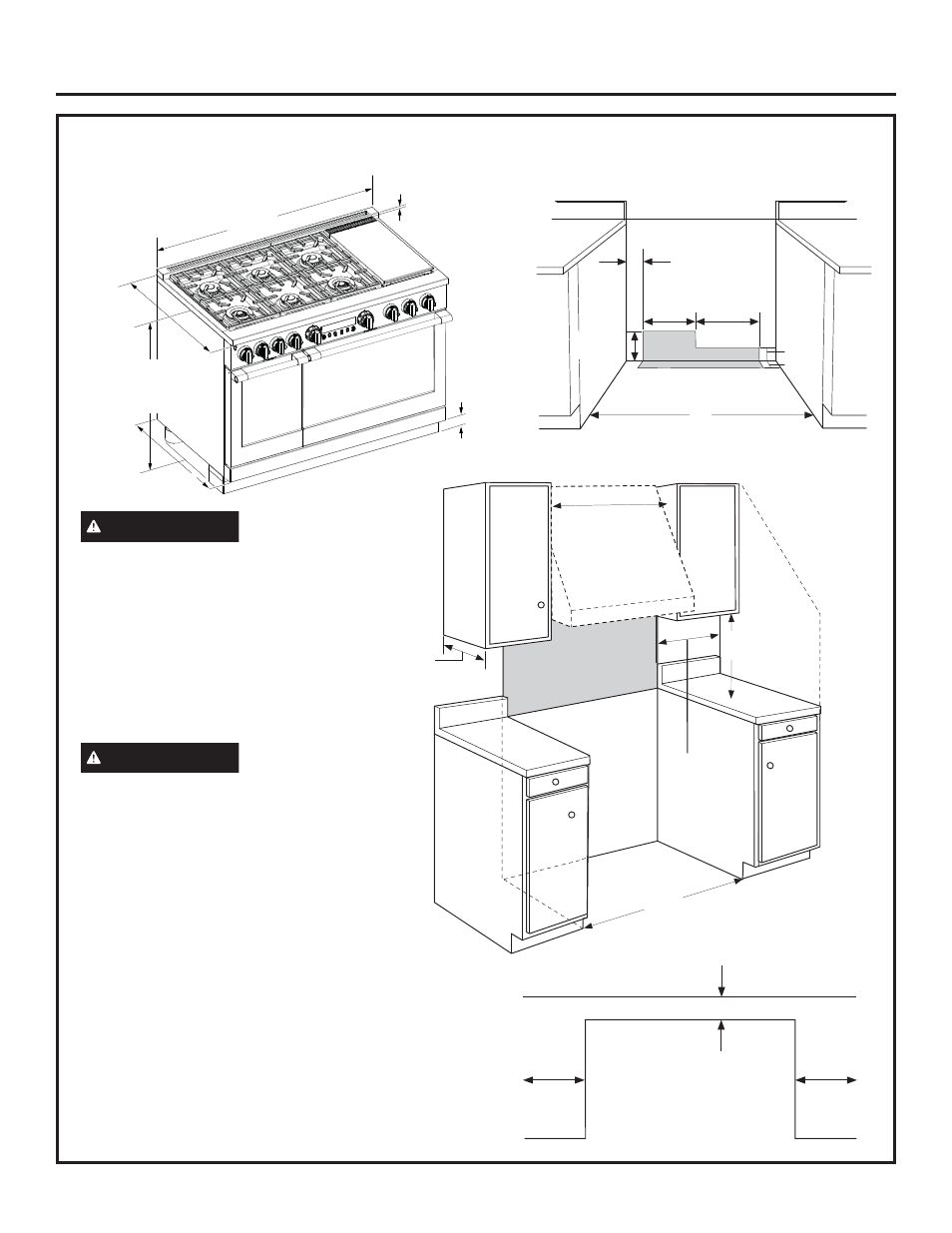

Información de diseño

DIMENSIONES Y ESPACIOS DEL PRODUCTO

Modelos de estufa de 48”

16”
máx.

48” Mín

12” mínimo
respecto de una
pared adyacente

Material no
combustible **

48”

8”

11”

21”

Gas/
electricidad

6-1/2”

3”
2”

Ubicaciones de los servicios públicos

Mínimo de 48”

Se Requiere una

Campana de

Ventilación para el

Modelo ZDP486

18”

Mín.

3” Min.

3” Min.

Isla de Esculturas

Vista desde arriba

2-1/2” Min.

ADVERTENCIA

Se requiere una

campana de ventilación en la parte superior para
el modelo ZDP486.

Una instalación de capucha

a medida con superficies expuestas horizontales
combustibles debe contar con una función de
encendido automático. Consulte las instrucciones
de instalación de la capucha para obtener espacios
específicos de las capuchas.

La superficie de toda la pared trasera sobre la estufa
y debajo de la campana deberá estar cubierta con
un material no combustible tal como metal, azulejos
de cerámica, ladrillo, mármol u otra piedra.

PRECAUCIÓN

Para evitar que una

corriente de aire afecte el funcionamiento del
quemador, selle todas las aberturas sobre el piso
debajo del electrodoméstico y detrás de la pared del
mismo.

** De acuerdo con lo definido por el National Fuel Gas Code (Código

Nacional de Gas Combustible) (ANSI Z223.1/CSA B149.1, Edición
Actual). Los espacios de despeje para materiales no combustibles
no están dentro del alcance del ANSI Z21.1/CSA 1.1 y no están
certificados por CSA. Los espacios de despeje inferiores a
12” deberán ser aprobados por los códigos locales y/o por la
autoridad con jurisdicción.

ESPACIOS ADICIONALES:

Deje un espacio mínimo de 12” respecto de una pared
adyacente sobre cada lado.

Las áreas de trabajo adyacentes a la estufa deben contar con
un espacio mínimo de 18” entre el mostrador de encimera y la
parte inferior del gabinete de pared. .

Para la instalación de la isla, deje un espacio mínimo de 2-½”
entre la abertura y el extremo trasero de la mesada y un
mínimo de 3” entre la abertura y los extremos laterales de la
mesada (ver la vista superior).

12” mínimo
sobre cada

lado

Parte posterior

1”

Mostrador de
encimera a
superficie de
cocción

Altura hasta el borde de
35 ¼” a 36 ¾”. El borde

deberá estar al nivel o

más alto que la mesada.

28-1/2” Profundidad hasta

el frente de la puerta

Profundidad

de 29 3/8”

hasta el

Frente de la
Media Caña

Altura de
la placa de
protección/
pata

3-1/4”

a 4-3/4”

Ancho de

47-7/8”
