Caractéristiques

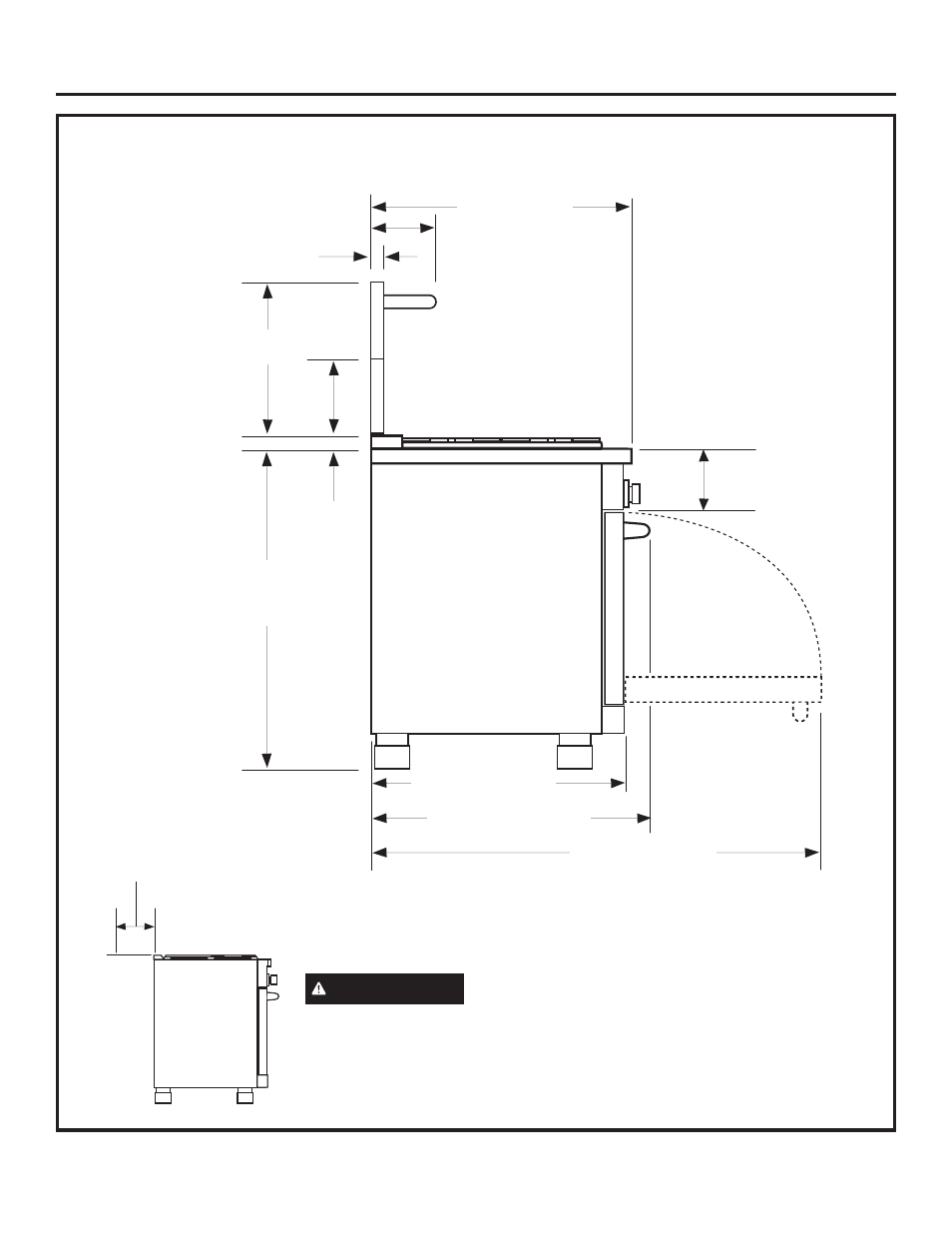

DIMENSIONS DE L’APPAREIL ET ESPACES
Modèles de cuisinière 76 cm (30”), 91 cm (36”) et 121 cm (48”)
30,5 cm (12”) min par rapport aux
matériaux inflammables ou 0 par
rapport aux matériaux ignifuges
au-dessus de la surface de cuisson **
48-1/4” (121,28 cm) avec
la porte du four ouverte
31-1/8” (79,06 cm) jusqu’à
l’avant de la poignée
35-1/4”
(88,26 cm)
à 36-3/4”
(89,53 cm)
30–36”
(76 –91 cm)
12”
(30 cm)
(Modèles de 36 po
seulement)
13/16” (2 cm)
10-1/2” (24,13 cm)
29-3/8” (74,61 cm)
jusqu’au bord avant
27-1/2” (67,31 cm) –
Profondeur maximum
du placard adjacent
pour un encastrement
parfait
28-1/2” (72,39 cm)
jusqu’à l’avant de la porte
Dosseret
en option
Espace par
rapport à un
mur arrière ou
latéral sous
la surface de
cuisson
7” Hauteur du panneau
de commande (17,78 cm)
1”
(2,54 cm)
** Selon la définition du National Fuel Gas Code (ANSI Z223.1/CSA B149.1,édition courante). Les dégagements
à partir des matériaux incombustiblesne sont pas du ressort de la norme ANSI Z21.1/CSA 1.1 et ils ne sont pas
certifiés par la CSA. Les dégagements inférieurs à 30,5 cm (12 po)doivent être approuvés d’après les codes
locaux et/oupar les autorités compétentes.
AVERTISSEMENT
Le un dosseret de 12” (30 cm) en acier inoxydable doit être
installé avec un dosseret ignifuge personnalisé.
Le dosseret fini doit recouvrir la totalité du mur arrière jusqu’au bas de la hotte, ou en
l’absence de hotte, 48” (121 cm) aux matériaux inflammables.
(Le dosseret en acier inoxydable de 12 po (30,5 cm) de haut n’est disponible que pour le
modèle 36 po.)
