6
31-2000666 Rev. 2
Información de diseño

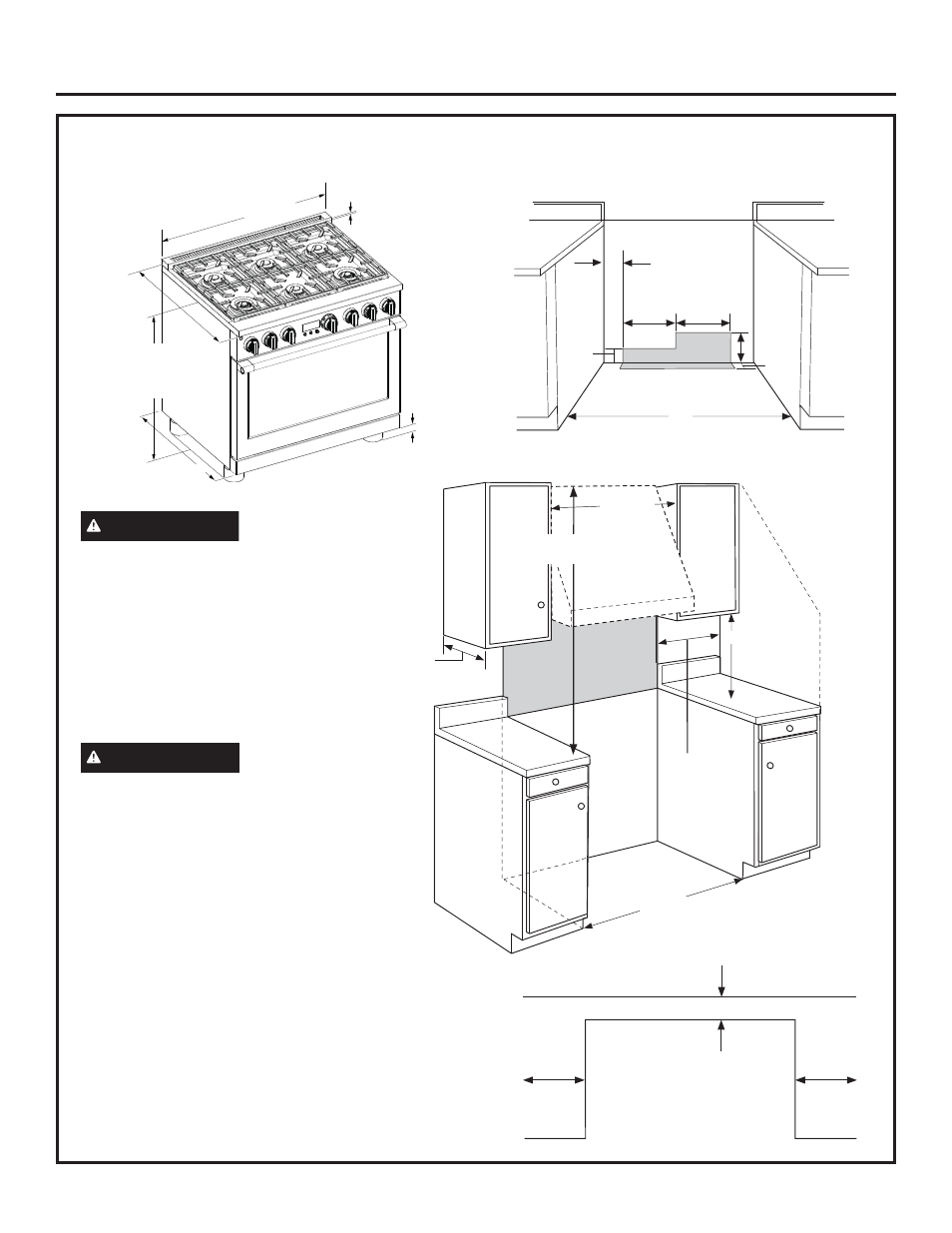

DIMENSIONES Y ESPACIOS DEL PRODUCTO
Modelos de estufa de 36”
16”
máx.
36 ” mínimo
36 ” mínimo
12” mínimo
respecto de una
pared adyacente
Material no
combustible **
60” mínimo respecto
de elementos
combustibles
18” mínimo
3” Min. 3” Min.
Isla de Esculturas
Vista desde arriba
2-1/2” Min.
ADVERTENCIA
Las instalaciones sin
capucha requieren un mínimo de 60” respecto
de elementos combustibles. Una instalación de
capucha a medida con superficies expuestas
horizontales combustibles debe contar con una
función de encendido automático. Consulte las
instrucciones de instalación de la capucha para
obtener espacios específicos de las capuchas.
La superficie de toda la pared trasera sobre la estufa
y debajo de la campana deberá estar cubierta con
un material no combustible tal como metal, azulejos
de cerámica, ladrillo, mármol u otra piedra.
PRECAUCIÓN
Para evitar que una
corriente de aire afecte el funcionamiento del
quemador, selle todas las aberturas sobre el piso
debajo del electrodoméstico y detrás de la pared del
mismo.
** De acuerdo con lo definido por el National Fuel Gas Code (Código
Nacional de Gas Combustible) (ANSI Z223.1/CSA B149.1, Edición
Actual). Los espacios de despeje para materiales no combustibles
no están dentro del alcance del ANSI Z21.1/CSA 1.1 y no están
certificados por CSA. Los espacios de despeje inferiores a
12” deberán ser aprobados por los códigos locales y/o por la
autoridad con jurisdicción.
ESPACIOS ADICIONALES:
Deje un espacio mínimo de 12” respecto de una pared
adyacente sobre cada lado.
Las áreas de trabajo adyacentes a la estufa deben contar con
un espacio mínimo de 18” entre el mostrador de encimera y la
parte inferior del gabinete de pared. .
Para la instalación de la isla, deje un espacio mínimo de 2-½”
entre la abertura y el extremo trasero de la mesada y un
mínimo de 3” entre la abertura y los extremos laterales de la
mesada (ver la vista superior).
12” mínimo
sobre cada
lado
Parte posterior
36”
4-5/8”
12-3/4”
3”
14”
Gas/
electricidad
6-1/2”
2”
Ubicaciones de los servicios públicos
Ancho de 35-7/8”
28-1/2” Profundidad
hasta el frente de la
puerta
3-1/4”
a 4-3/4”
Altura de
la placa de
protección/pata
1”
Mostrador de
encimera a
superficie de
cocción
Altura hasta el borde de
35 ¼” (88,26 cm) a 36 ¾”
(90,8 cm). El borde deberá
estar al nivel o más alto
que la mesada.
Profundidad
de 29 3/8”
hasta el
Frente de la
Media Caña
