DRAWINGS NOT TO SCALE
DESSINS NON À L’ÉCHELLE

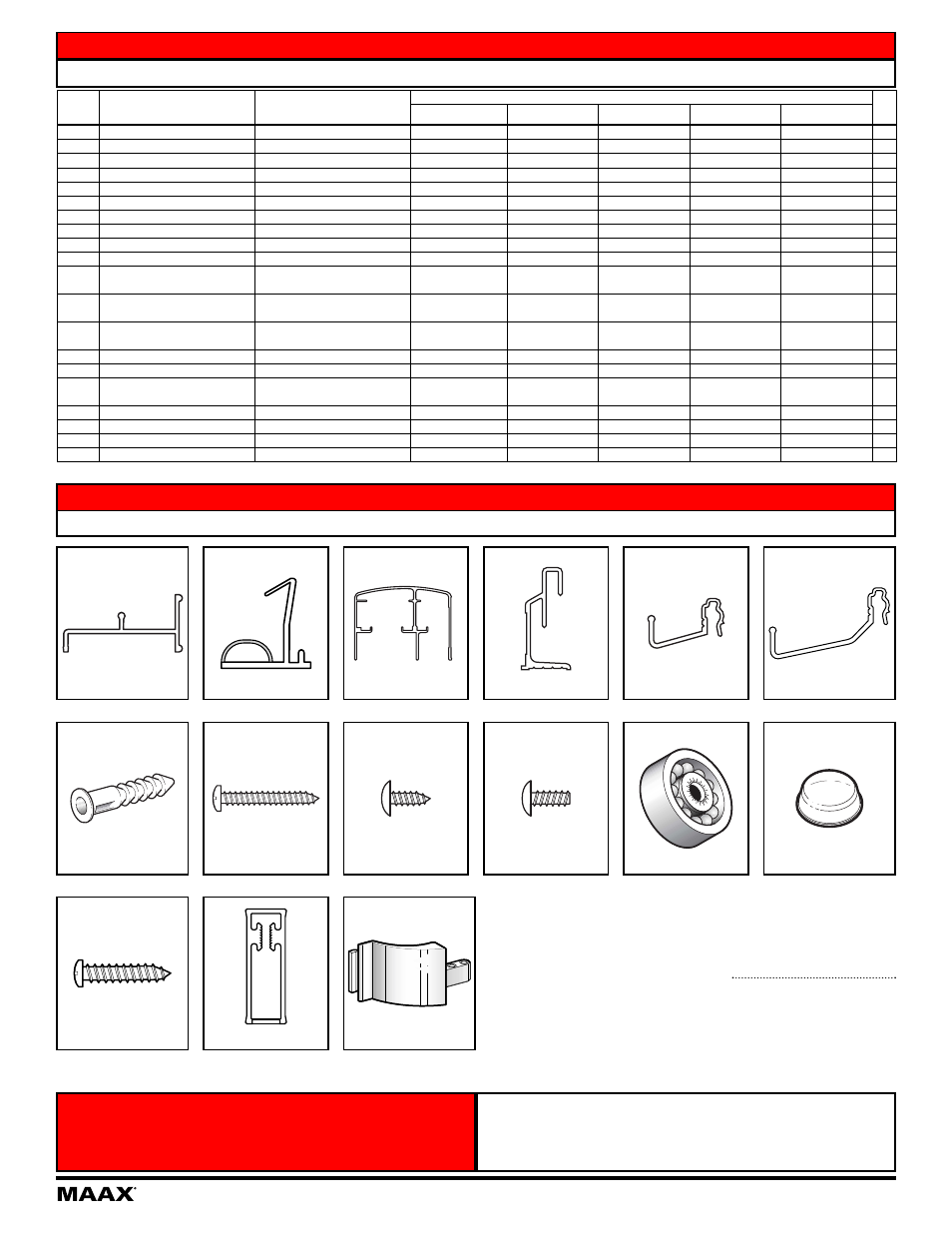

Illustration des pièces
Illustration of Components
Description des pièces
Parts Description
15 *
10014160-092
5
10048793-092-XXX
4
10041061-XXX-XXX
13 *
10014401
7
10041063-XXX-601
12 *
10012535
9
10048770-092-605
8
10048769-092-608
14 *
10048199
6
10041186-XXX-001
198350 198351 198352 198353 198354
1 Outside door assembly Porte extérieure 10012562-XXX-XXX 10012574-970-084 10012571-965-084 10012565-970-128 10012568-970-128 1
2 Middle door assembly Porte centrale 10012563-XXX-XXX 10012575-970-084 10012572-965-084 10012566-970-128 10012569-970-128 1
3 Inside door assembly Porte intérieure 10012564-XXX-XXX 10012576-970-084 10012573-965-084 10012567-970-128 10012570-970-128 1
4 Wall jamb Montant mural 10041061-XXX-601 10041061-084-601 10041061-084-604 10041061-128-604 10041061-128-601 2
5 Wall jamb gasket Profilé du montant mural 10048793-092-001 10048793-092-001 10048793-092-002 10048793-092-002 10048793-092-001 1
6 Header Rail supérieur 10041186-XXX-001 10041186-084-001 10041186-084-001 10041186-128-001 10041186-128-001 1
7 Bottom track Rail du bas 10041063-XXX-601 10041063-084-601 10041063-084-601 10041063-128-601 10041063-128-601 1
8 Retainer #1 Étrier (Guide) #1 10048769-092-608 10048769-092-608 10048769-092-608 10048769-092-608 10048769-092-608 1
9 Retainer #2 Étrier (Guide) #2 10048770-092-605 10048770-092-605 10048770-092-605 10048770-092-605 10048770-092-605 1
*10 Wall anchor Cheville d'ancrage 10014404 10014404 10014404 10014404 10014404 6
*11
#8 x 1 1/2" (38 mm) screw
PAN QUAD
Vis #8 x 1 1/2" (38 mm)
PAN QUAD
10047011 10047011 10047011 10047011 10047011 6
*12
#6 x 3/8" (10 mm) screw
"A" QUAD
Vis #6 x 3/8" (10 mm)
"A" QUAD
10012535 10012535 10012535 10012535 10012535 4
*13
#8-32 x 3/8" (10 mm) screw
TRU PHI MS SS 18-8
Vis #8-32 x 3/8" (10 mm)
TRU PHI MS SS 18-8
10014401 10014401 10014401 10014401 10014401 6
*14 Roller Roulette 10048199 10048199 10048199 10048199 10048199 6
*15 Bumper Coussinet 10014160-092 10014160-092 10014160-092 10014160-092 10014160-092 2
*16
#6 x 3/4" (19 mm) screw
PAN QUAD
Vis #6 x 3/4" (19 mm)
PAN QUAD
10047060 10047060 10047060 10047060 10047060 8
17 Towel bar Barre à serviette 10041235-XXX-609 10041235-084-611 10041235-084-602 10041235-128-611 10041235-128-608 2
*18 Towel bar bracket Support de barre à serviette 10048763-XXX 10048763-084 10048763-084 10048763-128-601 10048763-128-601 4
Hardware bag Sac de quincaillerie 10049444-XXX-601 10049444-084-601 10049444-084-601 10049444-128-601 10049444-128-601 1
Hardware bag (screw) Sac de quincaillerie (vis) 10012578 10012578 10012578 10012578 1002578 1
*Items included with hardware bag / Articles inclus dans le sac de quincaillerie.
Item n°
N° de
repère
Description Description
Part no / No. de pièce Qty
Qté
DES CHANGEMENTS PEUVENT ÊTRE APPORTÉS AU PRODUIT SANS
PRÉAVIS. VEUILLEZ UTILISER LE MANUEL FOURNI AVEC LE PRODUIT.
LES COMMANDES POUR PIÈCES DE REMPLACEMENT DOIVENT
INCLURE LEUR NUMÉRO, DESCRIPTION, DIMENSIONS ET COULEUR.
PRODUCT SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
USE OWNER’S MANUAL INSTRUCTIONS SUPPLIED WITH PRODUCT.
WHEN ORDERING REPLACEMENT PARTS, PLEASE REFER TO PART
NUMBER, DESCRIPTION, DIMENSIONS AND COLOUR.
18 *
10048763-XXX
16 *
10047060
17 *
10041235-XXX-XXX
11 *
10047011
10 *
10014404
