Section 9 DEPANNAGE
9-17

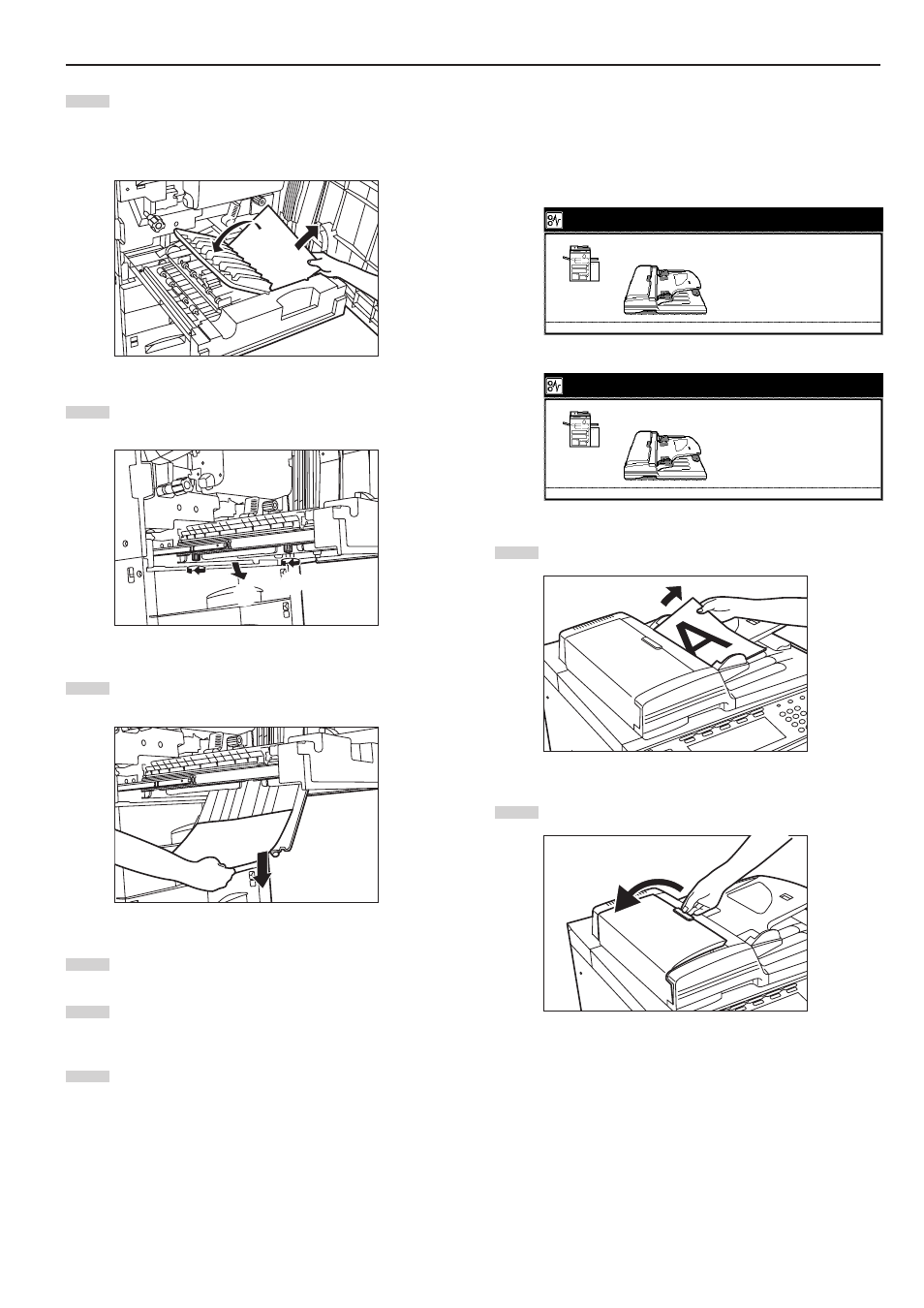

11 Ouvrir le couvercle supérieur de l’unité recto/verso et retirer,
au besoin, le papier coincé sans le déchirer.
Refermer le couvercle supérieur puis passer à l’étape
suivante.
12 Dévisser les 2 vis vertes situées sur le fond de l’unité recto/
verso.
13 Abaisser et ouvrir le plateau de guide de l’unité recto/verso
et retirer, au besoin, le papier coincé sans le déchirer.
14 Refermer le plateau de guide et revisser les deux vis vertes.
15 Remettre l’unité recto/verso dans sa position d’origine dans
le copieur.
16 Refermer le panneau avant.
1
1
2
5 Bourrage dans le processeur de document
(“JAM 70” à “JAM 76”)
Lorsque l’un des messages ci-dessus apparaît, cela signifie qu’un
bourrage d’original s’est produit dans le processeur de document.
Effectuer la procédure suivante pour retirer le papier coincé.
Spécifications pouces
Mauvaise alimentation papier.
1.Ouvrir le couvercle de la
trieuse-liseuse.
2.Soulever l'unité d'inversion.
3.Tourner le cadran gauche.
4.Retirer l'original.
5.Fermer le couvercle de la
trieuse-liseuse.
JAM 00
Spécifications métriques
Mauvaise alimentation papier.
1.Ouvrir capot defilement.
2.Soulever unite retournement.
3.Tourner poignee gauche.
4.Retirer original.
5.Fermer capot defilement.
JAM 00
1 Retirer tous les originaux restant sur la table d’original.
2 Ouvrir le panneau de processeur de document.
