2-2
Installation et préparation de la machine > Nomenclature
Nomenclature

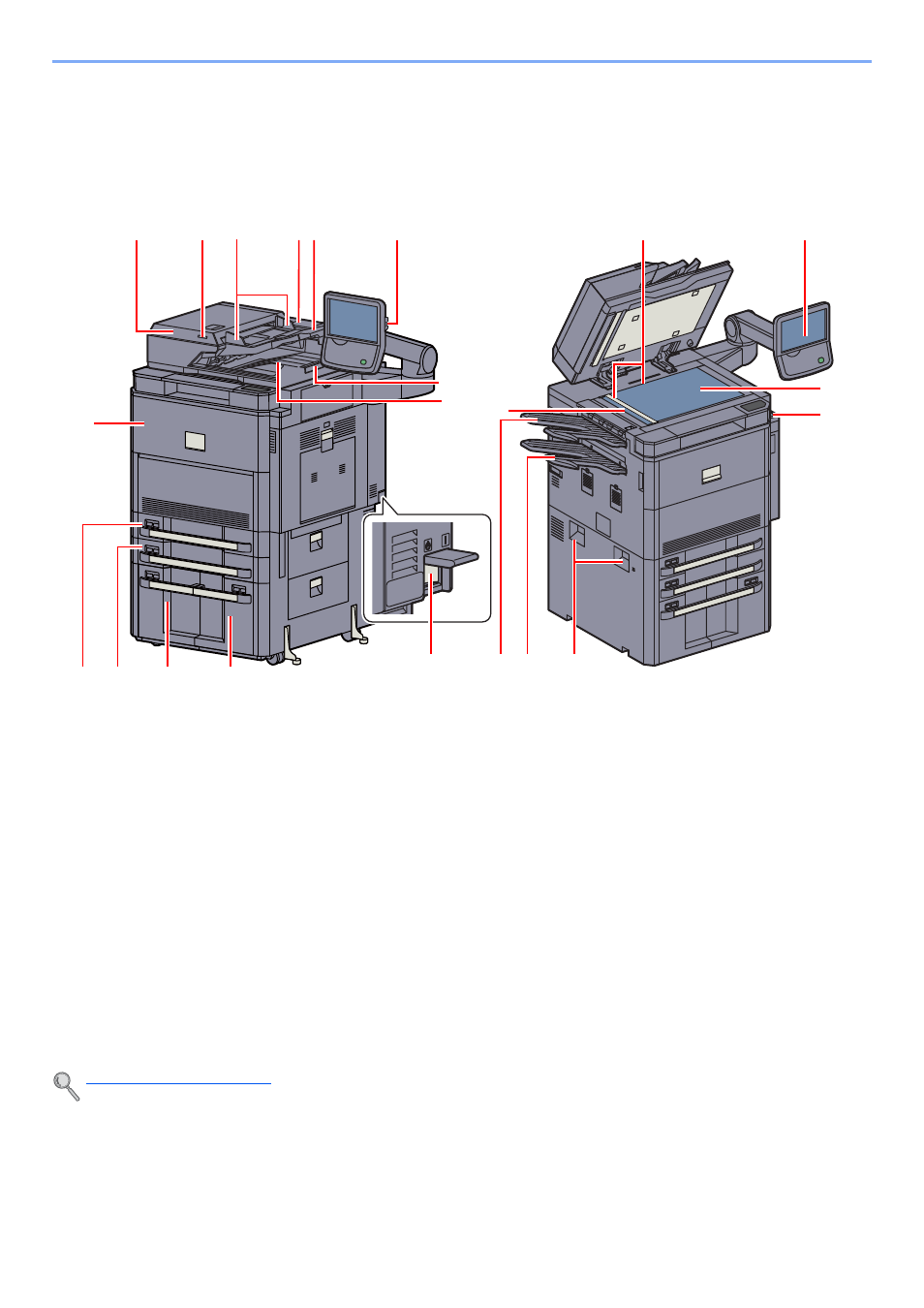

Extérieur de la machine
Matériel en option (page 11-2)
1 Chargeur de documents
2 Voyant des originaux chargés
3 Guides de largeur des originaux
4 Compartiment du chiffon de nettoyage
5 Plateau des originaux
6 Port USB (A1)
7 Butée d'original
8 Table d'éjection des originaux
9 Verre fendu
10 Plaques d’indication du format de l’original
11 Panneau de commande
12 Glace d’exposition
13 Porte trombones
14 Capot avant
15 Magasin 1
16 Magasin 2
17 Magasin 3
18 Magasin 4
19 Interrupteur d’alimentation
20 Plateau gauche supérieur (option)
21 Plateau gauche inférieur (option)
22 Poignées
2 1
15
3 4 5 6
7
10 11
12
16 18 17
19 20 21 22
8
9
13
14
