Multi-Contact MA200 - Manuel (Page 12)

Advanced Contact Technology
12 / 16 www.multi-contact.com
28
29
Type
No. de Cde
Order No.
Matière
Material
Convient pour
Suitable for
W-TS 15.5043
Acier
Steel
TSB-..., TSS...
W-TS/150 15.5044
Acier
Steel
TSB150/..., TSS150/...
W-TS/150/2 30.0061
Acier
Steel
TSB150/2... TSS150/2...
W-TS/250 30.0064
Acier
Steel
TSB250, TSS250

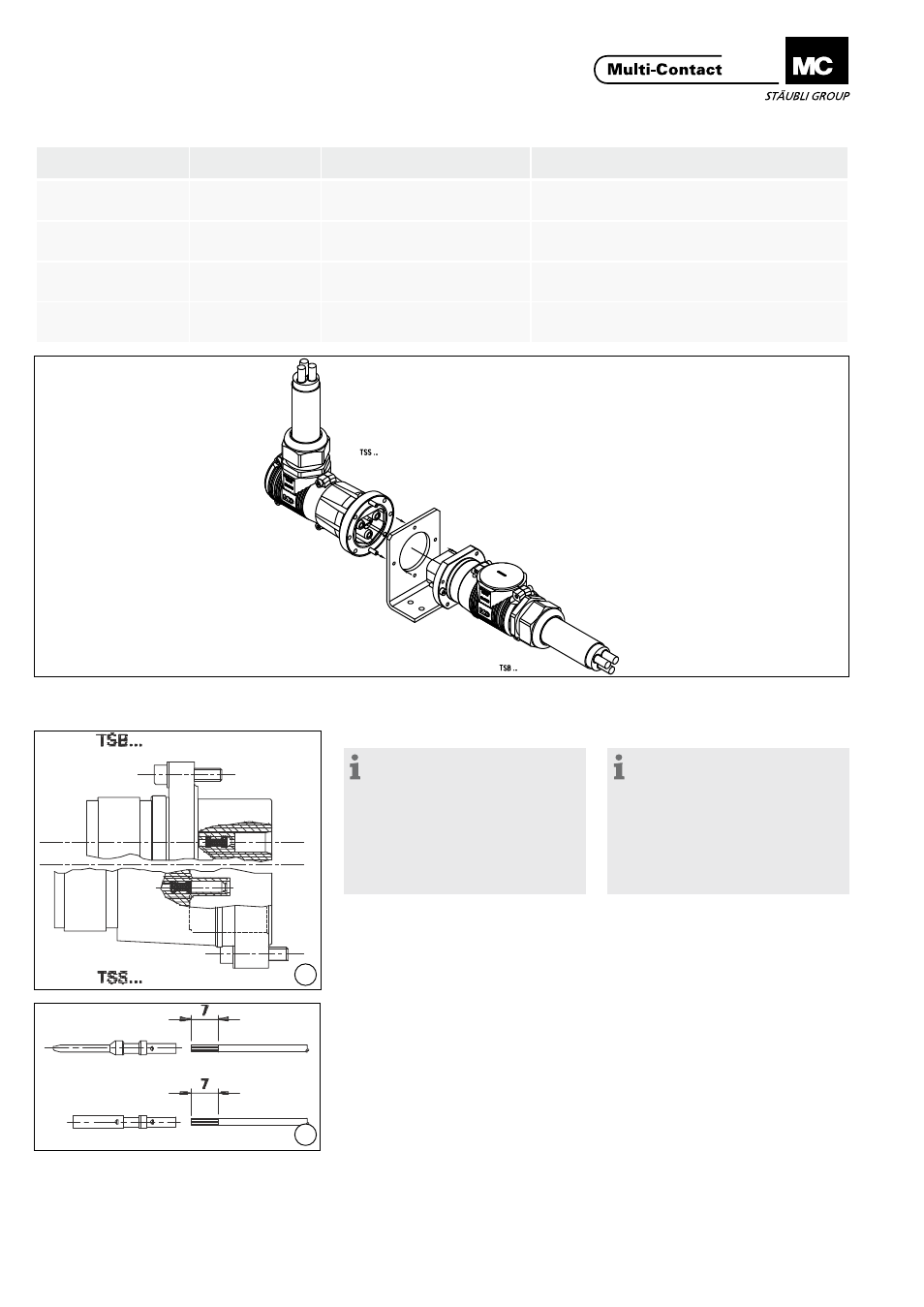

Montage des contacts pilotes Assembly of pilot contacts
(ill. 28)
Remarque:
Les contacts pilotes ne doivent
pas être montés sur des connec-
teurs UL. Retirer les bouchons
d’obturation (bleu) à partir de la face
d’embrochage à l’aide de l’outil de
démontage (broche) MSA-WZ2
(18.3009) ou l’outil de démontage
(douille) MBA-WZ2 (18.3008).
(ill. 28)
Note:
Pilot contacts cannot be used in
UL plug connectors.
Remove, from the plug-in side, the
blue blind plugs from the contact
holes with the help of either the pin
extraction tool MSA-WZ2 (18.3009)
or socket extraction tool MBA-WZ2
(18.3008).
(ill. 29)
Sertir les contacts pilotes sur les
condu cteurs (0,5 mm²-1,5 mm²):
- douilles de contacts pour TSS
- broches de contacts pour TSB
Pince à sertir M-CZ, matrice
MES-CZ1,5/2, longueur à dénuder,
voir ill� 29�
(ill. 29)
Crimp the pilot contacts onto the
cable (0,5 mm²-1,5 mm²):
- contact socket for TSS
- contact pin for TSB
Crimping pliers M-CZ, insert
MES-CZ1,5/2, cable stripping length
see ill� 29�
