74
Chapitre 4 Graphisme
Dans le mode RUN ou PRGM

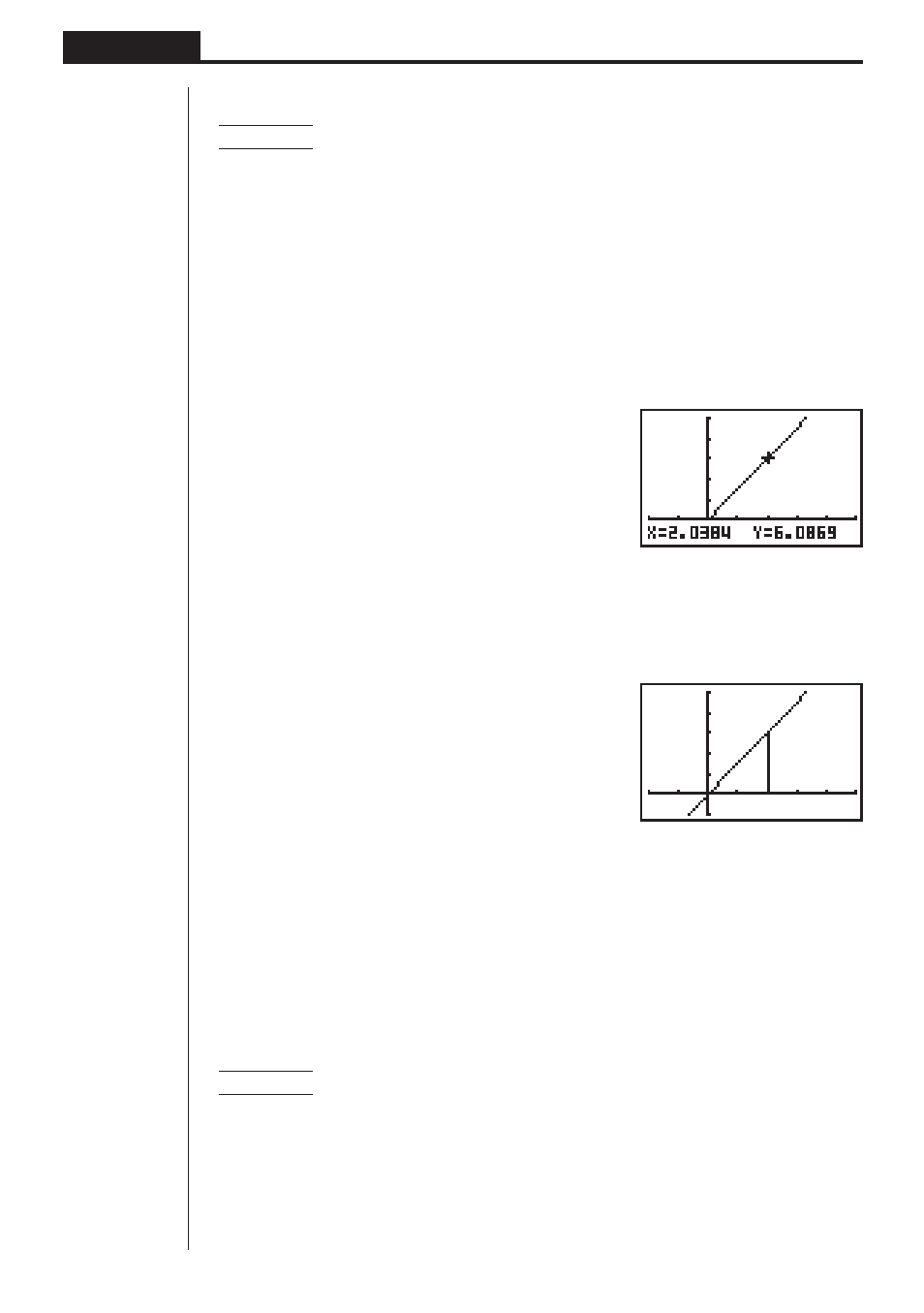

Exemple Tracer une perpendiculaire à l’axe x à partir du point ( x , y ) = (2, 6)
sur le graphe y = 3 x
Utilisez les paramètres de fenêtre d’affichage suivants:
Xmin = –2 Ymin = –2
Xmax = 5 Ymax = 10
Xscl = 1 Yscl = 2
1. Après avoir tracé le graphe, procédez comme indiqué dans “Pour placer des
points” pour amener le pointeur sur ( x , y ) = (2, 0), puis utilisez la touche de curseur
( f ) pour amener le pointeur sur le graphe y = 3 x .
!4 (SKTCH) 3 (Plot)
c,a wwf ~ f
2. Affichez le menu de dessin et effectuez l’opération suivante pour tracer une ligne
droite entre deux points.
u
!4 (SKTCH) 4 (Line) w
• Dans l’exemple précédent, une ligne droite est tracée entre la position actuelle
du pointeur et la position précédente du pointeur.
u uu u u Pour tracer des lignes verticales et horizontales
La méthode présentée ici permet de tracer les lignes verticales et horizontales passant
par des coordonnées données.
Dans le mode STAT, GRAPH ou TABLE
Exemple Tracer une verticale sur le graphe y = x ( x + 2)( x – 2)
1. Après avoir représenté graphiquement la fonction, affichez le menu de dessin et
effectuez l’opération suivante pour faire apparaître le pointeur et dessiner une
verticale à la position du pointeur.
!4 (SKTCH) [1 (Vert)
