9-3
Opérations sur la fenêtre de graphe E-Con
Affichage et masquage des éléments de l’affichage graphique
Lorsque plusieurs courbes sont affichées sur la fenêtre de graphe E-Con, vous pouvez
afficher ou masquer les axes, le nom de la source et les noms des axes.

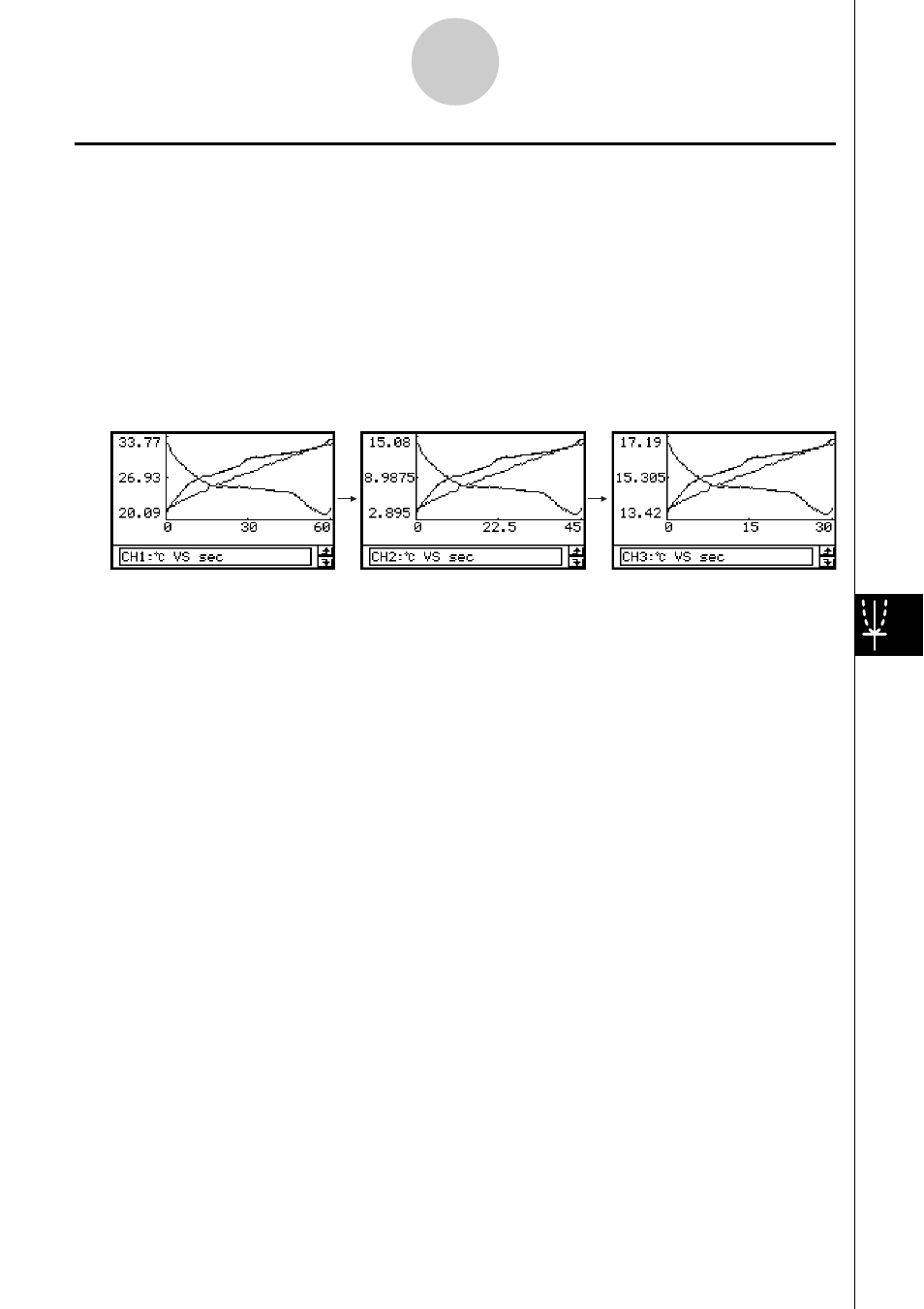

u Masquer et afficher le nom de la source et les axes
Lorsque plusieurs courbes sont affichées sur l’écran, le nom de la source et les axes de la
première courbe apparaissent en premier.
Vous pouvez sélectionner le nom de la source et les axes d’une autre courbe en tapant sur
le menu
a de la fenêtre de graphe E-Con et en tapant sur [Change Axes]. Chaque fois que
vous tapez sur [Change Axes], les courbes changent dans l’ordre suivant : Gph1
Ǟ Gph2 Ǟ
Gph3.
Conseil
• Le nom de la source est indiqué sur la fenêtre de graphe E-Con lorsque l’option [Graph Function]
sur l’onglet [Graph] de la boîte de dialogue de configuration est activée. Les axes sont indiqués
lorsque l’option [E-Con Axes] est activée. Voir « Configuration des options de la fenêtre de
graphe » à la page 3-11 pour le détail.
• Notez qu’il n’est pas possible d’afficher le nom de la source et les axes pour une courbe tracée à
partir de données affectées à [Gph2], [Gph3] ou [Lower] avec l’option [Special] de la boîte de
dialogue de rappel de données. Voir pages 8-6 et 8-9 pour le détail.
u Afficher et masquer les unités des axes de la fenêtre de graphe E-Con
Sur le menu a de la fenêtre de graphe E-Con, tapez sur [Change Unit]. Sur le sous-menu
qui apparaît, sélectionnez l’unité souhaitée.
Voici une liste des unités qui peuvent être sélectionnées.
Auto: sélection automatique
Ȑsec: microseconde
msec: milliseconde
sec:
seconde
min: minute
hour: heure
day:
jour
