20040201
9-1
Opérations sur la fenêtre de graphe E-Con
9 Opérations sur la fenêtre de graphe E-Con
Ce chapitre explique comment changer la taille d’une courbe, faire défiler la courbe et
effectuer d’autres opérations quand une courbe est affichée sur la fenêtre de graphe E-Con.
Il indique aussi comment utiliser les divers outils analytiques.
Remarque
La fenêtre de graphe E-Con apparaît et les données sont représentées après l’exécution
d’une des opérations suivantes.
• Après un échantillonnage (sauf lorsque l’échantillonnage est effectué dans le mode
Période, ou lorsque [Vernier] - [Photogate] ou [Vernier] - [Photogate (Pulley)] est
sélectionné comme détecteur)
• Après avoir effectué la procédure mentionnée dans « Tracer une courbe » de la page 8-5
Changement de taille d’une courbe
Vous pouvez procéder de la façon suivante pour agrandir ou réduire une courbe sur la
fenêtre de graphe E-Con. Vous pouvez aussi redimensionner le graphe pour qu’il remplisse
tout l’écran.
u Changer la taille de toutes les courbes affichées
(1) Sur le menu [Zoom] de la fenêtre de graphe E-Con, tapez sur [All Zoom] ou sur le
bouton b.

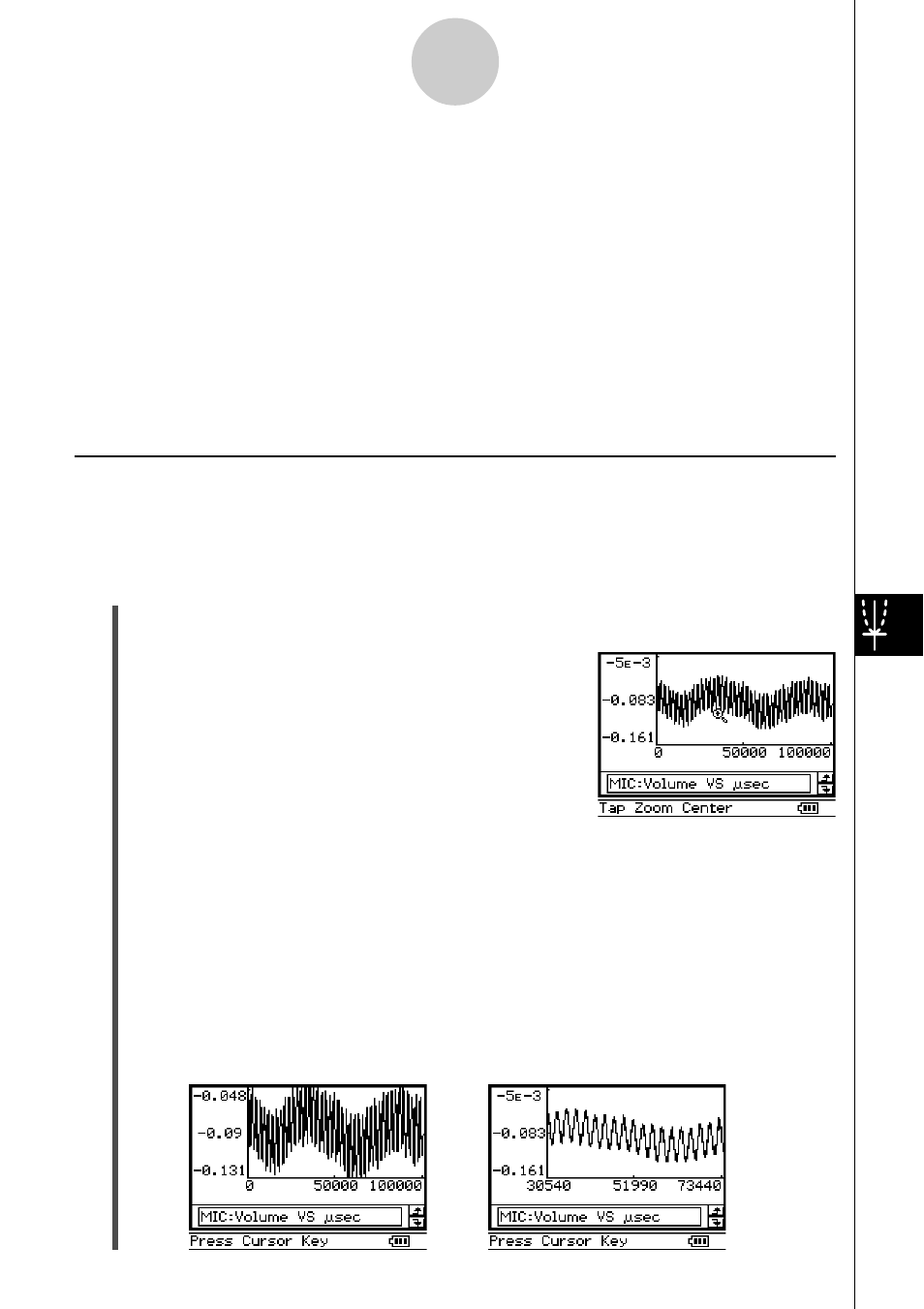

• Le message « Tap Zoom Center » (Taper sur le
centre du zoom) apparaît dans la barre d’état.
(2) Utilisez le stylet pour taper sur l’écran à l’endroit qui sera le centre de la partie agrandie
ou réduite de la courbe.
• Vous accédez au mode Zoom.
• Au lieu de taper sur l’écran avec le stylet, vous pouvez aussi utiliser les touches de
curseur pour positionner le curseur de zoom W à l’endroit souhaité, puis appuyer
sur
E pour accéder au mode Zoom.
(3) Les touches de curseur effectuent les opérations suivantes dans le mode Zoom.
• Touches de curseur droite et gauche : Agrandissement ou réduction de la courbe vers
la droite ou à gauche.
• Touches de curseur haut et bas : Agrandissement ou réduction de la courbe vers le
haut ou le bas.
