20040201
8-2
Représentation graphique
Style Supérieur/Inférieur
C’est le même style que celui de l’onglet [Compare] (voir page 8-4).
Ce style apparaît dans les cas suivants seulement.
• Lorsque l’échantillonnage est effectué avec [CASIO]-[Speaker (Sample Data)] spécifié
comme détecteur.
• Lorsque l’échantillonnage est effectué avec [CASIO]-[Microphone] spécifié comme
détecteur et le réglage [FFT-Graph] est activé.
• Lorsque l’échantillonnage est effectué avec [Vernier]-[Microphone] spécifié comme
détecteur et le réglage [FFT-Graph] est activé.
Les opérations sur ce style d’onglet sont identiques à celles de l’onglet [Compare] sauf que
les données Upper et Lower sur l’onglet [Current] sont remplacées par celles du dernier
échantillonnage effectué avec les détecteurs spécifiés.
Conseil
• Les données sont affectées de la façon suivante aux graphes [Upper] et [Lower] en fonction du
détecteur utilisé pour l’échantillonnage.
Détecteur [CASIO] - [Speaker (Sample Data)]
Upper : MIC (données actuelles)
Lower: Sound (Données converties en fonction des données actuelles Upper)

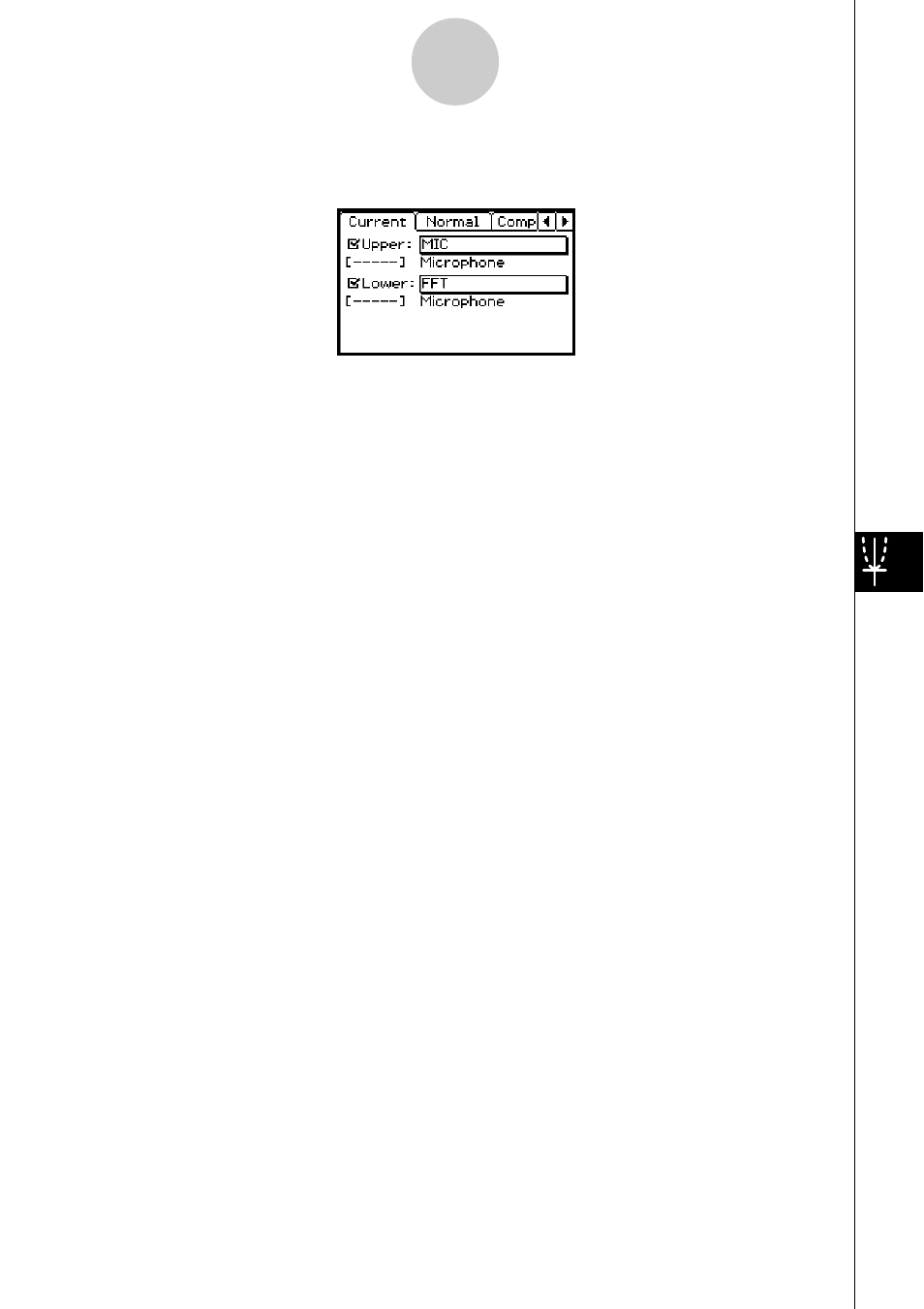

Détecteur [CASIO] - [Microphone], [FFT Graph] activé
Upper : MIC (données actuelles)
Lower : FFT (données actuelles)
Détecteur [Vernier] - [Microphone], [FFT Graph] activé
Upper : CH1 (données actuelles)
Lower : FFT (données actuelles)
Pour le détail sur [Sound], voir « Onglet [Compare] » à la page 8-4.
