F-56

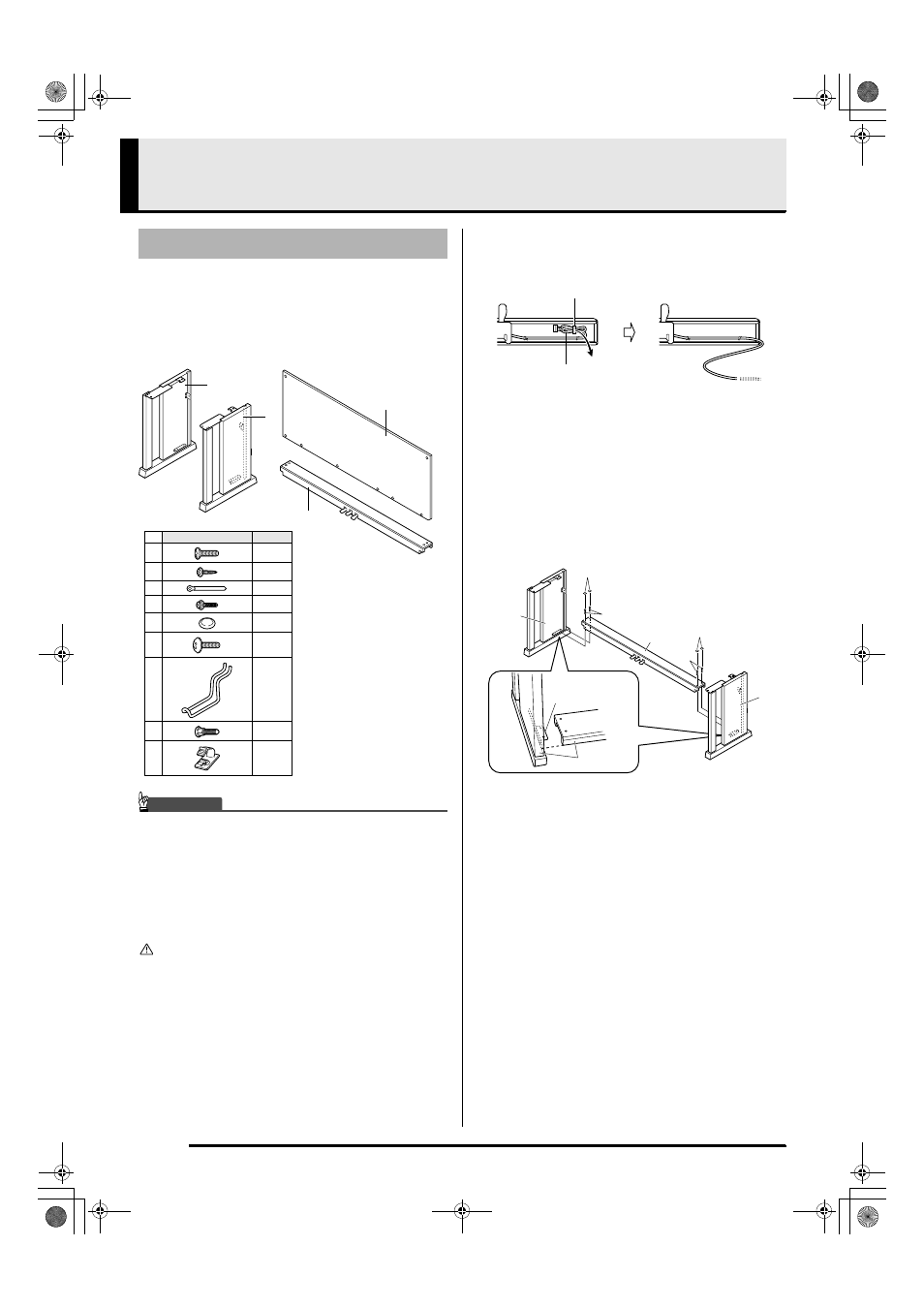

Préparatifs
Avant d’assembler le support, prenez quelques
minutes pour vérifier si vous avez bien tous les articles
suivants.
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
IMPORTANT !
• N’utilisez pas d’autres vis que celles fournies avec le
support. Le support et/ou le piano numérique
pourraient être endommagés.
• Les vis se trouvent dans un sachet en plastique à
l’intérieur du matériel d’emballage.
• Si quelque chose manque ou est endommagé,
contactez votre service après-vente CASIO.
ATTENTION
• Le support doit être assemblé par au moins deux
personnes.
• Le support doit être assemblé sur une surface plate.
• Ne retirez pas le ruban maintenant le couvercle du
clavier en place tant que l’assemblage n’est pas
terminé. Le couvercle du clavier pourrait sinon
s’ouvrir et se refermer durant l’assemblage et causer
des blessures aux mains ou aux doigts.
• Faites attention à ne pas vous coincer les doigts entre
les pièces durant leur assemblage.
1.
Détachez le ruban 1 qui lie le câble de
pédales à l’arrière de la traverse
D et sortez
le cordon de pédales de la traverse.
2.
Fixez les panneaux latéraux A et B à la
traverse D . Fixez les panneaux latéraux
avec quatre vis E .
• Lorsque vous installez les pièces 2, faites glisser les
ferrures 3 dans les fentes aux deux extrémités de la
traverse
D . Si les ferrures 3 ne sont pas insérées à
fond dans les extrémités de la traverse D , les vis E
ne pourront pas entrer dans les trous de vis des
ferrures 3 et leur filetage risque d’être endommagé.
• Recouvrez les têtes de vis avec les capuchons I .
Assemblage du support
C
D
A
B
Partie Qté
E 4
F 6
G 1
H 2
I 4
J 4
K 1
L 1
M 1
1
Câble de pédales
A
D
B
I
I
3
2
E
E
