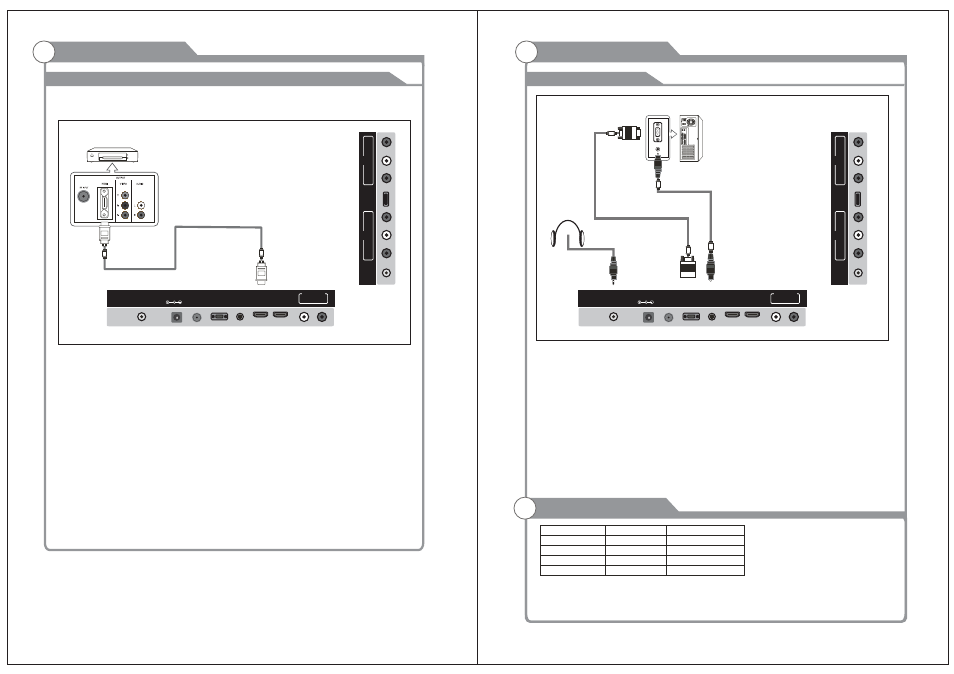

Branchement au lecteur DVD /à la Boîte Set-Top via HDMI
Câble HDMI (Non fourni)
DVD Player/Set-Top Box
Branchement au PC
Sous-Câble D (Non fourni)
PC
Ecouteur SER
VICE
PORT
SER
VICE
PORT
POWER INPUT
DC 12V HDMI 1
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
HDMI 2 R
AUDIO OUT
L
YP
r
VIDEO
R
IN L
COAXIAL
OUT
SER
VICE
PORT
Pb IN
POWER INPUT
DC 12V HDMI 1
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
HDMI 2 R
AUDIO OUT
L
YP
r
VIDEO
R
IN L
COAXIAL
OUT
SER
VICE
PORT
Pb IN
External Connection External Connection
Cette connexion ne peut être fait que lorsqu'il y a un connecteur de Sortie HDMI
sur le dispositif externe.
Qu'est-ce-que le HDMI?
HDMI, ou interface multimédia à haute définition (high-definition multimedia
interface), est la prochaine génération d'interface permettant la transmission de
signaux audio et vidéo numérique en utilisant un simple câble sans compression.
L'interface multimédia est un nom plutôt précis pour le décrire, car il permet de
multiples chaînes d'audio numérique (chaînes 5.1).
La différence entre HDMI et DVI est que le dispositif HDMI est plus petit en taille,
possède la fonction de codage HDCP (High Bandwidth Digital Copy Protection)
installé, et supporte l'audio numérique à chaîne multiple.
Each DVD player/STB has a different back panel configuration.
We recommend the use of cables with a Ferrite Core.
1. Branchez un Câble HDMI entre le connecteur HDMI sur la TV et le connecteur
HDMI sur le lecteur DVD /Boîte Set-Top.
Câble Audio de PC (Non fourni)
Chaque PC possède une différente configuration du panneau arrière.
Les prises HDMI ne supportent pas la connexion au PC.
We recommend the use of cables with a Ferrite Core.
1. Branchez un Sous-Câble D entre le connecteur RGB/PC IN sur la TV et le
connecteur de sortie du PC sur votre ordinateur.
2. Branchez le connecteur de sortie PHONE dans la prise PHONE sur la TV et le
son de la TV sera muet.
3. Branchez les prises d'entrée audio du PC sur la TV
Signaux de support
Composant VGA/PC
480p/60Hz
720p/60Hz
1080i/60Hz
HDMI
640x480/60Hz
800x600/60Hz
1024x768/60Hz
480p/60Hz
720p/60Hz
1080i/60Hz 1360x768/60Hz
480i/60Hz 480i/60Hz
