Page 22: Lecteur dvd / boîte set-top
Câble Composant (Non fourni)
Lecteur DVD / Boîte Set-Top
37
38
Câble Audio (Non fourni)
Câble COAXIAL (Non fourni)
External Connection

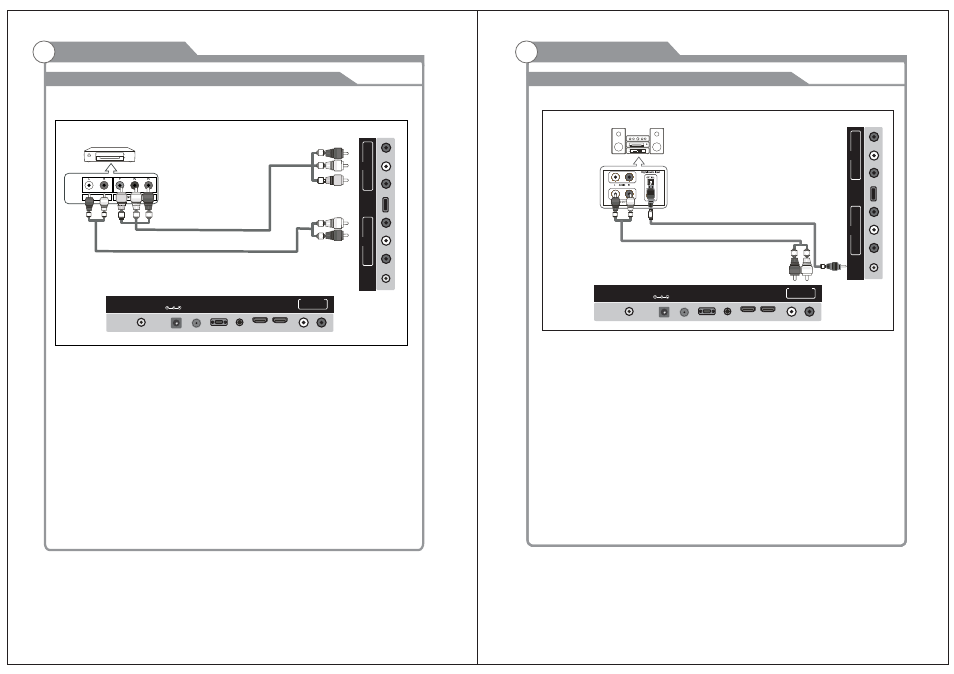

Branchement au lecteur DVD /à la boîte de Set-Top
External Connection
Branchement au Système Audio Numérique
Les prises du panneau arrière de votre TV vous permet de brancher votre
DVD à votre TV.
La vidéo composante sépare la vidéo en Y (Luminance (luminosité)), Pb (Bleu) et
Pr (Rouge) pour une meilleure qualité de la vidéo.
Veuillez à ce que les connections de la vidéo composante avec l'audio
correspondent.
Par exemple, si vous branchez le câble vidéo au COMPONENT IN, branchez
également le câble audio au COMPONENT IN.
Chaque lecteur DVD /STB possède une configuration différente du panneau
arrière.
En branchant un lecteur DVD /STB, faites correspondre la couleur de la connexion
du terminal au câble..
We recommend the use of cables with a Ferrite Core.
1. Branchez un Câble Composant entre les prises COMPONENT IN [Y, PB, PR] sur
la TV et les prises COMPONENT [Y, PB, PR] sur le lecteur DVD.
2. Branchez les Câbles Audio entre les prises COMPONENT IN [R-AUDIO-L] sur le
ATV et les prises AUDIO OUT sur le lecteur DVD
Les prises du panneau arrière de votre TV vous permet de brancher le Système
Audio Numérique à votre TV.
L'audio CH 5.1 est possible lorsque la TV est connectée à un dispositif extérieur
supportant le CH 5.1.
We recommend the use of cables with a Ferrite Core.
1. Branchez un Câble COAXIAL entre les prises SPDIF sur la TV et les prises
d'Entrées Audio Numérique sur le Système Audio Numérique. Lorsqu'un Système
Audio Numérique est connecté au terminal SPDIF: diminuez le gain (volume) de la
TV, et ajustez le niveau du volume avec le contrôle de volume du système.
SER
V
ICE
PORT
SER
VICE
PORT
POWER INPUT
DC 12V
HDMI 1
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
HDMI 2
R
AUDIO OUT
L
YP
r
VIDEO
R
IN
L
COAXIAL
OUT
SER
VICE
PORT
Pb
IN
POWER INPUT
DC 12V
HDMI 1
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
HDMI 2
R
AUDIO OUT
L
YP
r
VIDEO
R
IN
L
COAXIAL
OUT
SER
VICE
PORT
Pb
IN
Câble L/R (Non fourni)
