8. DÉPANNAGE

Manuel succinct VS mini J7

33

< Mesures de dépannage pour les versions avec unité de commande
numérique >

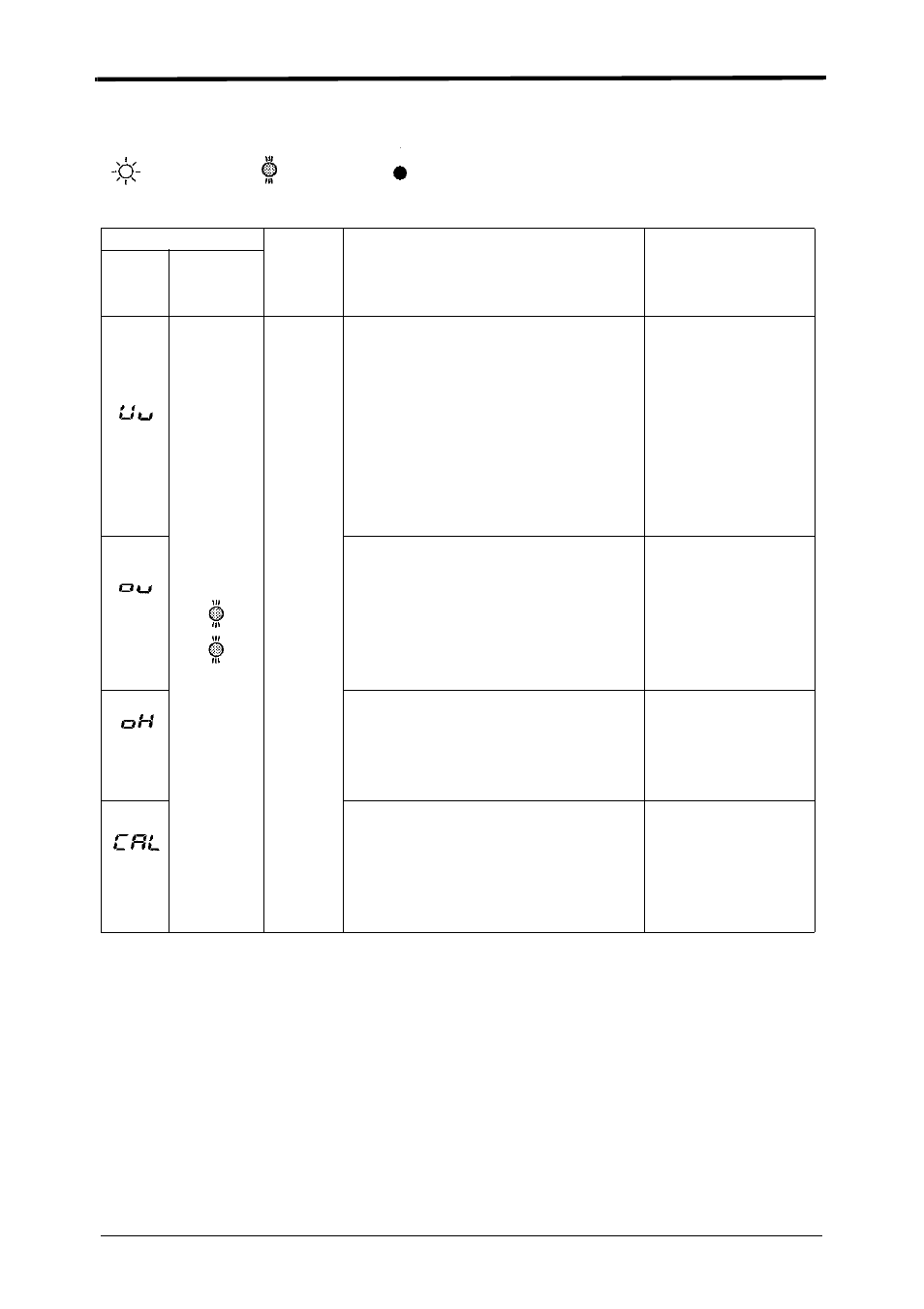

Les signalisations d'alarme et leur signification

Affichage des erreurs Convertis-

seur de

fréquence

Statut

Explications

Causes et

mesures correctives

Unité

cde. num.

RUN (Vert)

ALARM

(Rouge)

Clignote

Avertisse-
ment
Défaut
L'état des
contacts ne
change pas

UV (minimum de tension d'alimentation)
La tension du circuit principal est tombée en
dessous de la valeur de déclenchement à
minimum de tension, la sortie du convertisseur
de fréquence étant coupée.
200V: La tension du circuit principal est

inférieure à environ 200 V (160 V pour
les monophasés)

400V La tension du circuit principal est

inférieure à environ 400 V.

Contrôlez:
• la tension d'alimentation
• le branchement du

câblage du circuit
d'alimentation principal

• le branchement des

bornes

Clignote

OV (surtension du circuit principal)
La tension du circuit principale dépasse le
niveau de détection de surtension alors que la
sortie du convertisseur de fréquence est en
position ARRET.
Niveau de détection: environ. 410 V ou plus
(environ 820 V pour la classe 400 V).

Contrôlez la tension
d'alimentation

Clignote

OH (température excessive du radiateur)
Augmentation de la température de l'air
d'admission dans le radiateur pendant que la
sortie du convertisseur de fréquence est
coupée.

Contrôlez la température
de l'air

Clignote

CAL (communication MEMOBUS active)
Des données correctes n’ont pas été reçues
du PLC lorsque le paramètres n02 (sélection
de la commande d’exploitation) est 2 ou n03
(sélecton de la consigne de fréquence) est 6
et que l’alimentation est en position MARCHE.

Contrôlez les
équipements de
communication et les
signaux de transmission

: MARCHE

: Clignote

: ARRET
