2. INSPECTION PRÉLIMINAIRE
10 Manuel succinct VS mini J7
Vérification de la plaque
Caract. d'entrée
Caract. de sortie
Numéro de lot
Numéro de série
Masse
Type de convertis-
seur de fréquence
N° Type
A
Unité de commande numérique fournie
(avec volume)
B
Unité de commande numérique non
fournie
C
Unité de commande numérique fournie
(sans potentiomètre)
CIMR - J7 A C B 0P1
Convertisseur
Série VS mini J7
Puissance de moteur maxi
admissible
Classe 200 V Classe 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
3P7 4,0 kW 4,0 kW
N° Norme
C
Norme européenne
N° Gamme de tensions
B
Monophasée 230 V CA
2 Triphasée 200 V CA
4 Triphasée 400 V CA
Puissance de moteur maxi
admissible
Classe 200 V Classe 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
3P7 4,0 kW 4,0 kW
N° Degré de protection
0
Châssis ouvert
(IP20)
B Monophasée 230 V CA
2 Triphasée 200 V CA
4 Triphasée 400 V CA

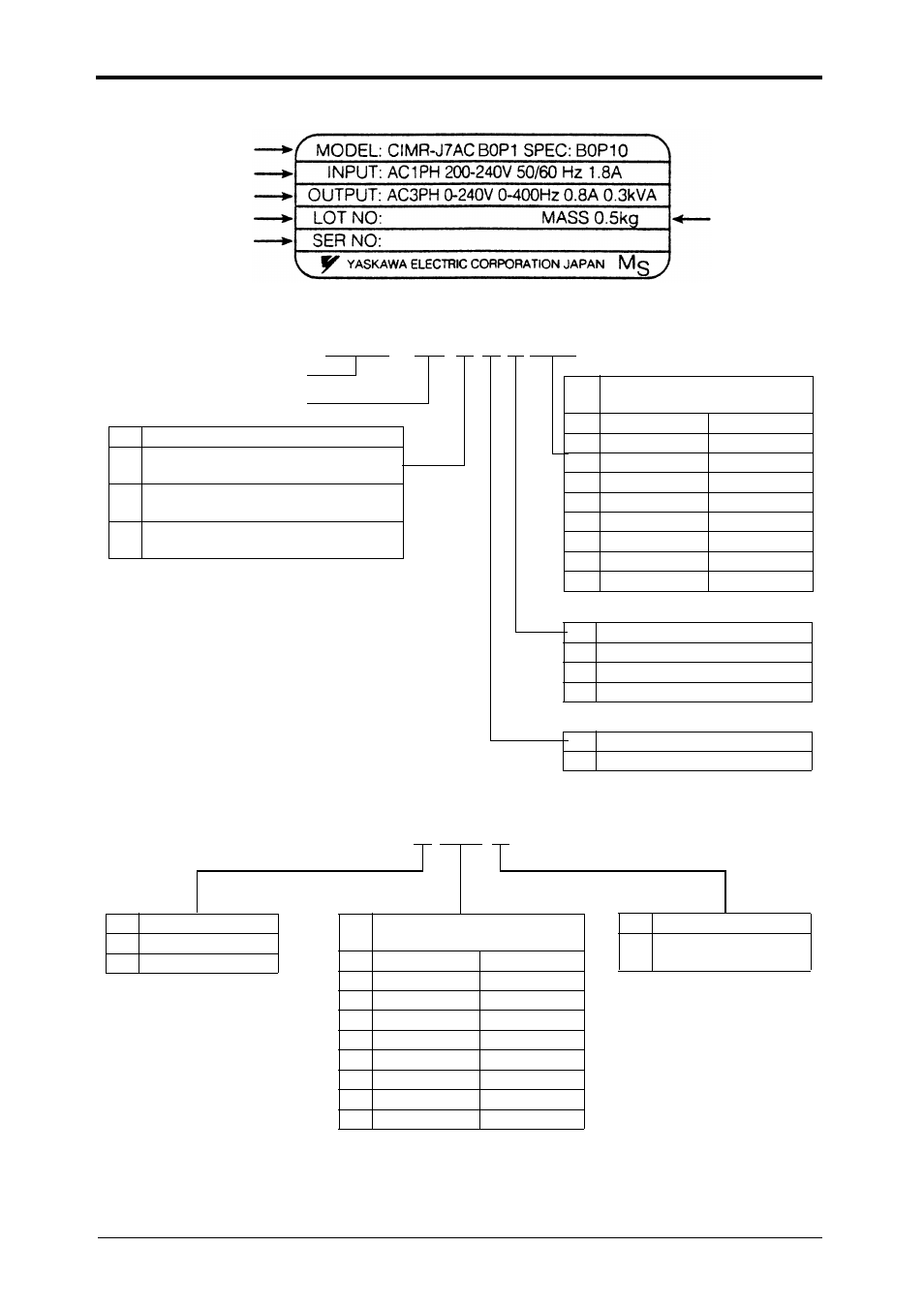

Figure 1 Normes européennes pour les modèles monophasés, 200 VAC, 0.1 kW
B 0P1 0
MODELE
SPEC.
Remarque: Contactez votre représentant
YASKAWA pour le modèle sans
ailette de refroidissement.
de fréquence
