5. UTILISATION DU CONVERTISSEUR DE FREQUENCE
18 Manuel succinct VS mini J7
• Exploitation avec l'unité de commande numérique
Toutes les fonctions du VS mini J7 sont définies par l’unité de commande
numérique. Ci-après une description des affichages et du clavier.

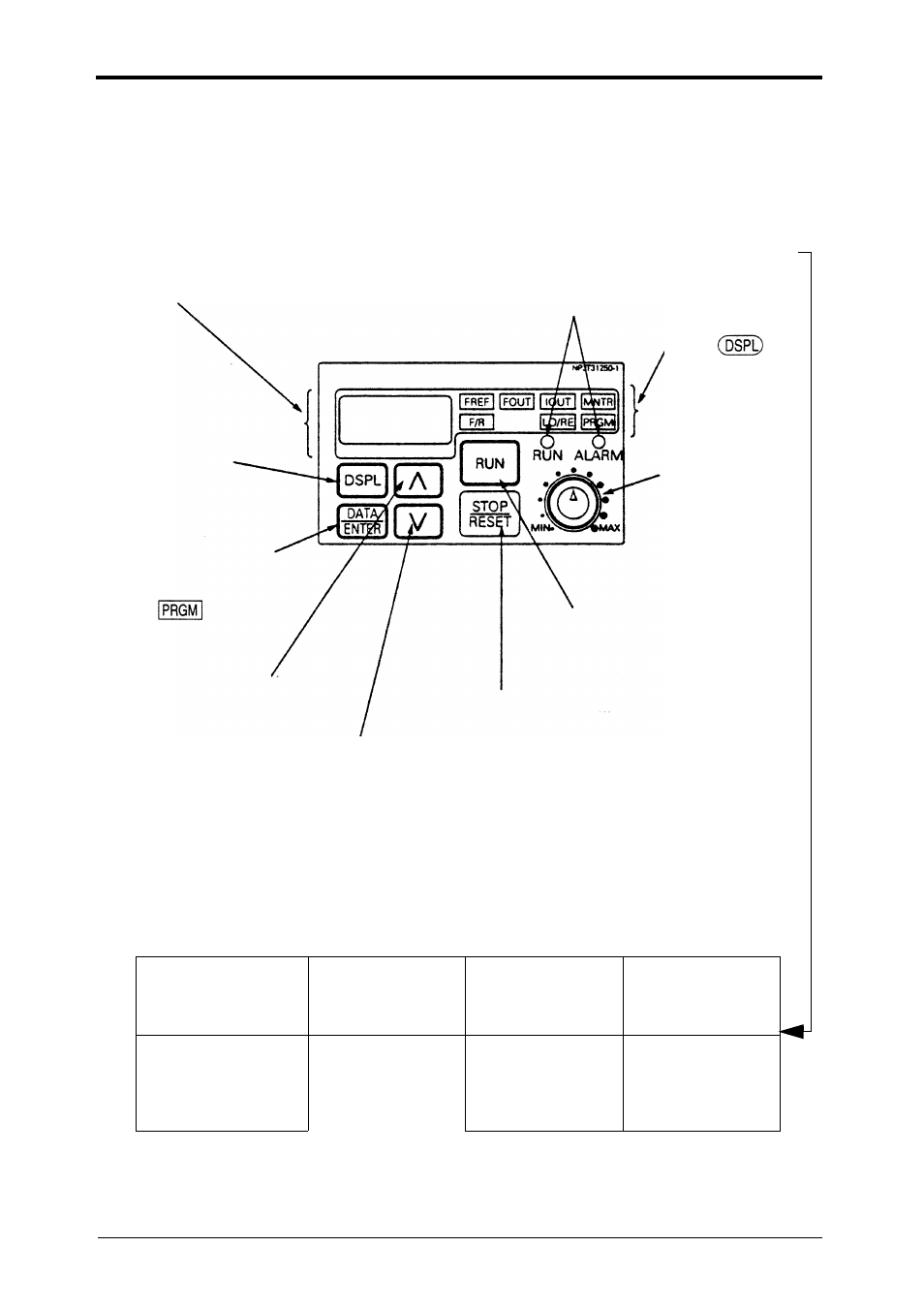

Figure 3 Unité de commande numérique
Domaine d'affichage
de données
Appuyez pour
augmenter le N°
du paramètre/ la
valeur de donnée.
Appuyez pour diminuer
le N° de paramètre/ la
valeur des données.
Appuyez pour arrêter le
moteur.
La couleur entre parenthèse indique la couleur de la LED
FREF
Consigne de fréquence
réglage/surveillance
(VERT)
FOUT
Fréquence de sortie
moniteur
(VERT)
IOUT
Courant de sortie
moniteur
(VERT)
MNTR
Multi-fonction
moniteur
(VERT)
F/R
Unité de commande RUN
commande FWD/REV
sélection
(VERT)
LO/RE
LOCAL/DISTANT
Sélection
(ROUGE)
PRGM
N° paramètre/données
(ROUGE)
Appuyez pour
changer de
fonction
Appuyez pour entrer dans
les données du paramètre.
(Affiche les données de
paramètre lors de la sélec-
tion du N° de paramètre
par LED.)
Appuyez pour lancer
le moteur.
Réglage de la
fréquence
volume
modifie le réglage de
la fréquence en
fonction du
potentiomètre.
LEDs d'indication de
fonction.
La LED passe à une
autre fonction chaque
fois que est
enfoncé. Les
données affichées
peuvent être
modifiées.
Indicateur d’état
