5. UTILISATION DU CONVERTISSEUR DE FREQUENCE
20 Manuel succinct VS mini J7
• Exploitation avec l'unité de commande numérique
En appuyant sur l'unité de commande numérique, chacune des
LED
de fonction peut être sélectionnée.

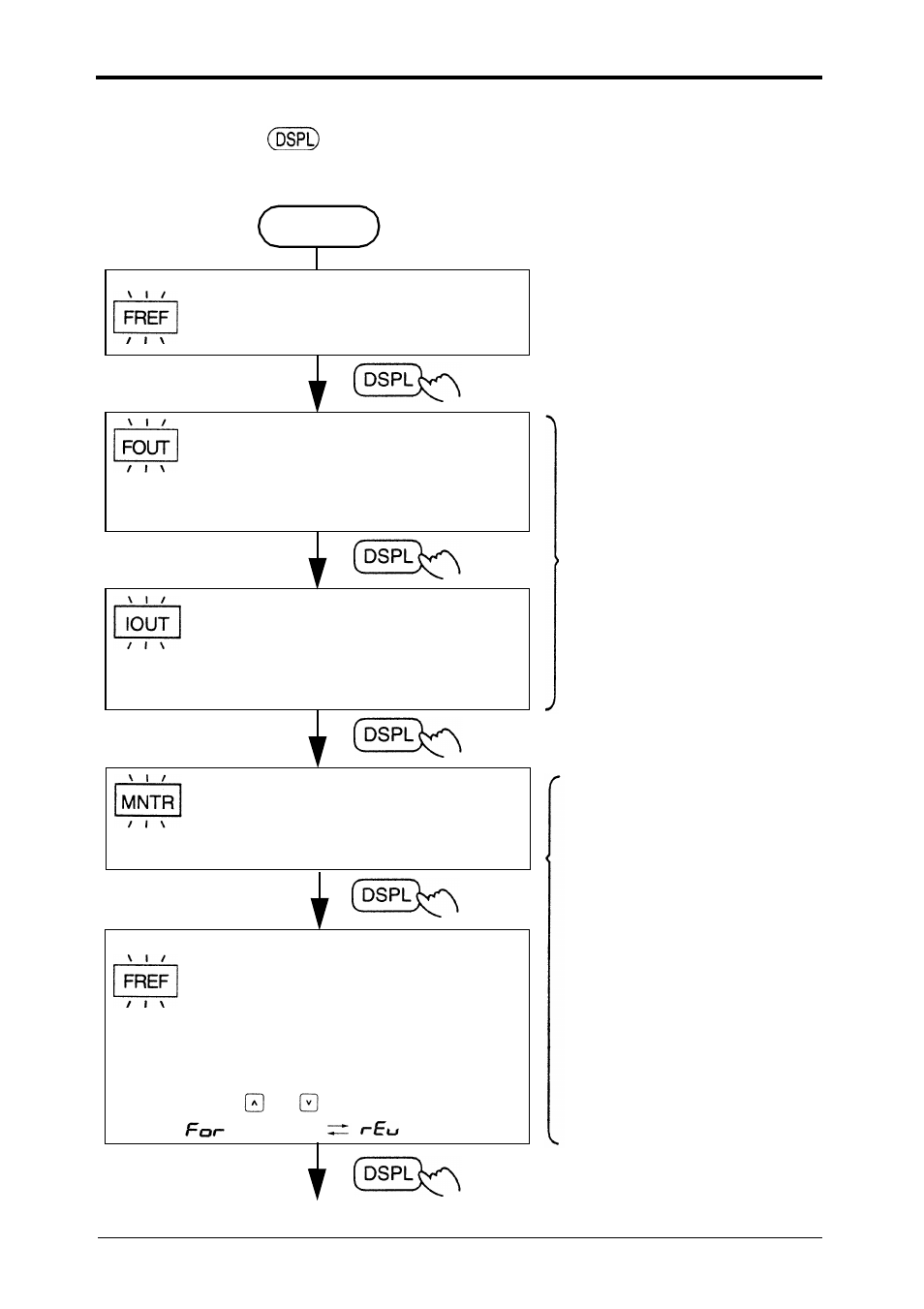

Le diagramme suivant décrit les
LED s de fonction:
Sélection du mode marche avant/arrière.
Définit le sens de rotation du moteur
lorsque la commande de fonctionnement
est donnée via l'unité de commande
numérique.
Le réglage peut être modifié à l'aide de la
touche ou .
(bobinage) (rembobinage)
Réglage / Affichage de la consigne de
fréquence (Hz).
Définit la vitesse de VS mini J7 .
Affichage de la fréquence de sortie (Hz)
Affichage de la fréquence de sortie actuelle
du VS mini J7.
Programmation bloquée
Affichage du courant de sortie (A)
Affichage du courant de sortie actuel du VS
mini J7.
Programmation bloquée
Affichage multifonction
La description de l'affichage sélectionné
est affichée.
Tension
Si le VS mini J7 perd
de sa puissance
lorsqu'il se trouve
dans l'un de ces
modes, il reviendra au
même mode une fois
la puissance
restaurée.
Affichage No.:
U-01: Consigne de fréquence
(FREEF)
U-02: Fréquence de sortie (FOUT)
U-03: Courant de sortie (IOUT)
U-04: Consigne de tension de sortie
(unité: 1 V)
U-05: Tension (Unité: 1 V)
U-06: Etat des bornes d'entrée
U-07: Statut borne de sortie
U-09: Déroulement du défaut
U-10: Numéro de la version du
logiciel
U-15: Défaut de réception de
données
