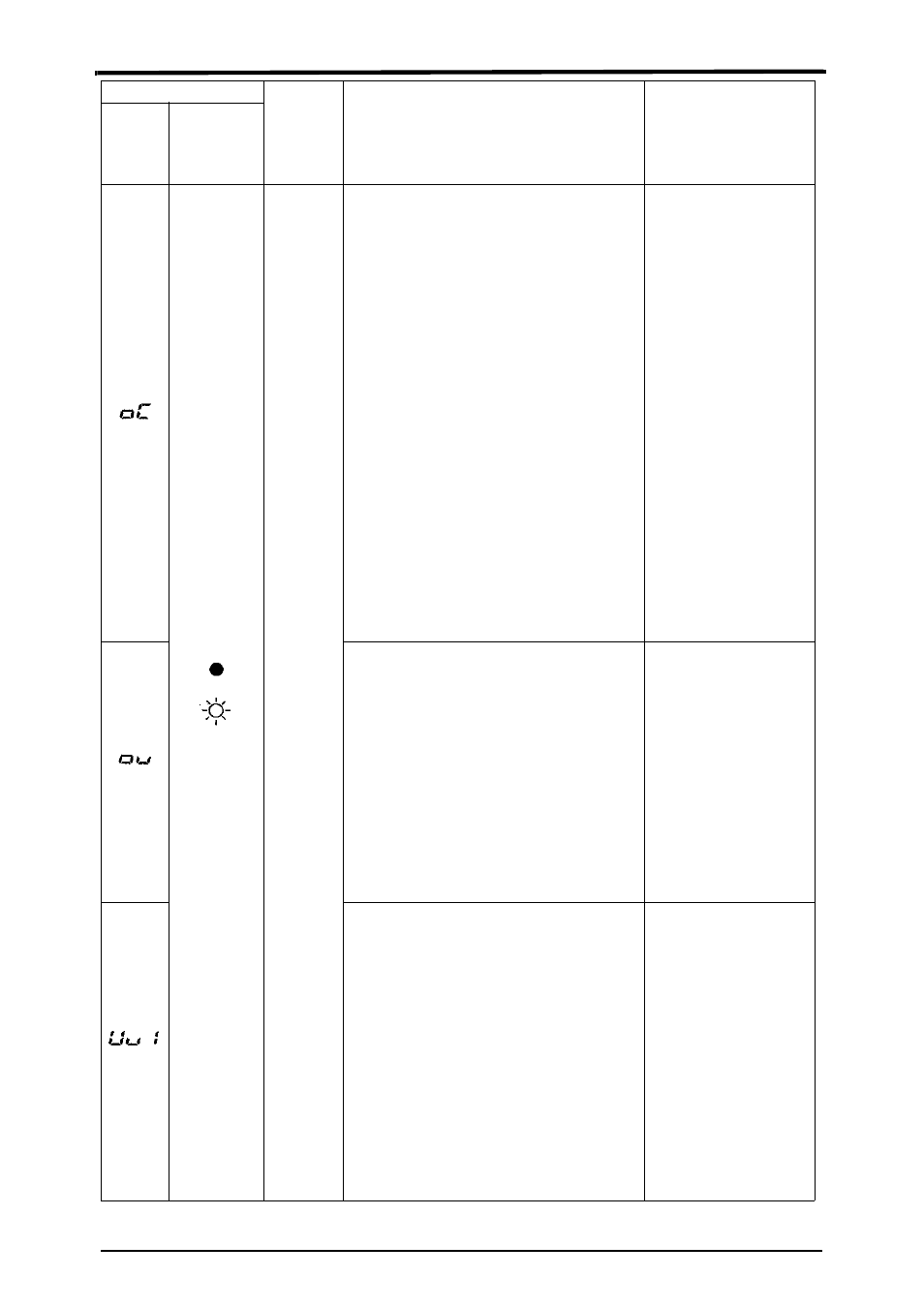

SECTION 8. Dépannage
VS-606V7 Notice d’utilisation sommaire 37
Mode
protection
Coupure
de la sortie
du conver-
tisseur de
fréquence,
le moteur
tourne sur
son erre
jusqu'à
s'arrêter.
OC (surintensité)
Le courant de sortie de l'inverseur dépasse
passagèrement 250% du courant nominal.
• Court-circuit ou contact
à la terre sur le côté
sortie du convertisseur.
• Moment d'inertie de la
charge trop grand.
• Temps d'accélération /
décélération trop court
(paramètres n019 à
n022)
• Moteur spécial
• Démarrage du moteur
en cours de
ralentissement sur son
erre.
• La puissance du moteur
est supérieure à celle
du convertisseur de
fréquence.
• Ouverture / fermeture
d'un contacteur sur le
côté sortie du
convertisseur de
fréquence.
OV (maximum de tension du circuit principal)
La tension continue du circuit principal
dépasse la valeur limite en raison d'un retour
d'énergie trop grand venant du moteur.
Tension de déclenchement:
200V: Déclenchement lorsque la tension
continue du circuit principal dépasse
410 V.
400V: Déclenchement lorsque la tension
continue du circuit principal dépasse
820 V.
• Temps de décélération
trop court (paramètres
n020 et n022)
• Fonctionnement en
descente ou autre
charge négative
(ascenseur, etc.)
⇓
• Augmentation du temps
de décélération.
• Raccordement d'une
résistance de freinage
supplémentaire.
UV1 (minimum de tension du circuit principal)
La tension continue du circuit principal est
tombée en dessous de la valeur limite, la
sortie du convertisseur de fréquence étant
enclenchée.
Tension de déclenchement:
200V: Déclenchement lorsque la tension
continue du circuit principal tombe en
dessous de 200 V (160 V
monophasés).
400V: Déclenchement lorsque la tension
continue du circuit principal tombe en
dessous de 400 V.
• Réduction de la tension
d'alimentation.
• Interruption d'une phase
de la tension
d'alimentation.
• Coupure passagère du
réseau.
⇓
Contrôlez:
• la tension d'alimentation
• le branchement du
câblage du circuit
d'alimentation principal
• le branchement des
bornes
Indication d'alarme
Etat du
convertis-
seur de
fréquence
Explications Causes et remèdes Unité
cde. num.
MARCHE
(vert)
ALARME
(rouge)
