SECTION 8. Dépannage
34
VS-606V7 Notice d’utilisation sommaire
< Mesures de dépannage pour les versions avec unité de commande
numérique >

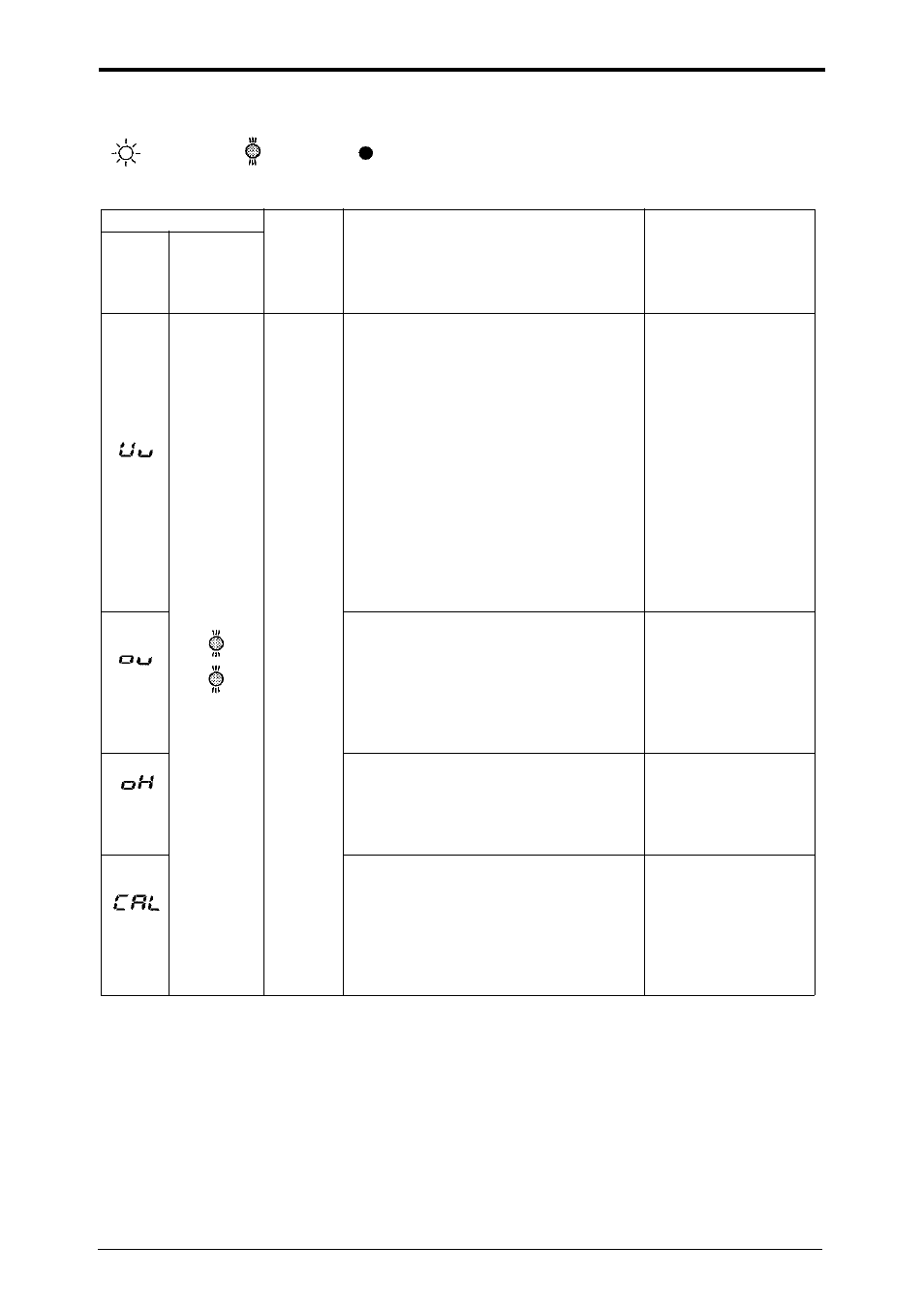

Les signalisations d'alarme et leur signification
Indication d'alarme
Etat du
convertis-
seur de
fréquence
Explications
Causes et remèdes
Unité
cde. num.
MARCHE
(vert)
ALARME
(rouge)
Clignote
Avertisse-
ment
Défaut
L'état des
contacts ne
change pas
UV (minimum de tension d'alimentation)
La tension du circuit principal est tombée en
dessous de la valeur de déclenchement à
minimum de tension, la sortie du convertisseur
de fréquence étant coupée.
200V: Déclenchement lorsque la tension
continue du circuit principal tombe en
dessous de 200 V env. (160 V
monophasés).
400V Déclenchement lorsque la tension
continue du circuit principal tombe en
dessous de 400 V env.
(Défaut de tension de commande).
Constatation d'un défaut de tension de
commande, la sortie inverseur étant coupée.
Contrôlez:
• la tension du réseau
• le raccordement de la
tension du réseau
• l'état correct des bornes
Clignote
OV (maximum de tension du circuit principal)
La tension du circuit principal a dépassé la
valeur de déclenchement à maximum de
tension, la sortie du convertisseur de
fréquence étant coupée.
200 V: environ 410 V ou plus.
400 V: environ 820 V ou plus
Contrôlez la tension
d'alimentation
Clignote
OH (température excessive du radiateur)
Augmentation de la température de l'air
d'admission dans le radiateur pendant que la
sortie du convertisseur de fréquence est
coupée.
Contrôlez la température
de l'air
Clignote
CAL (communication MEMOBUS active)
Alors que la constante n003 (sélection du type
de commande) est programmée sur 2 ou que
la constante n004 (sélection de la consigne)
l'est sur 6 et que la tension d'alimentation est
enclenchée, la commande n'a pas reçue les
données correctes.
Contrôlez les
équipements de
communication et les
signaux de transmission
: MARCHE
: clignote
: ARRET
